Glasfaserkabel EFB Elektronik MTPF12LCOM5-10 — OM5, MTP auf 12×LC, 10 m, lila

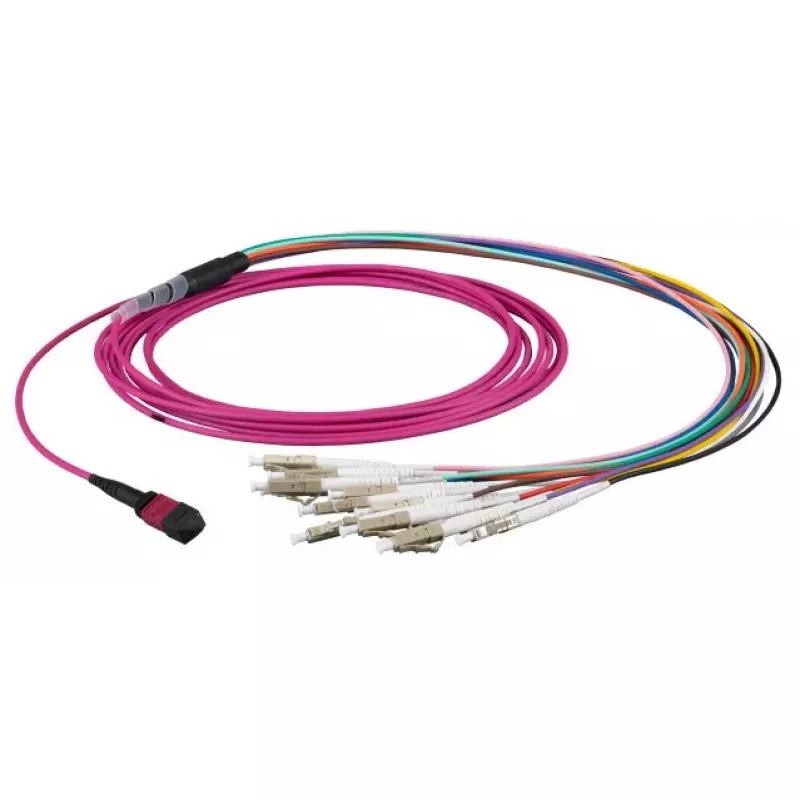

EFB Elektronik MTPF12LCOM5-10 ist ein 10 m langes Glasfaserkabel, das für Umgebungen mit hoher Dichte in Rechenzentren und der Telekommunikation entwickelt wurde. Das Kabel verwendet OM5-Multimodefaser mit einem Kerndurchmesser von 50 µm, um Kurzstrecken-Hochgeschwindigkeitsverbindungen zu unterstützen. Ein Ende ist mit einem MTP-Mehrfaserstecker ausgestattet, während das andere Ende in einer kompakten Trunk-Konfiguration auf 12 einzelne LC-Stecker aufbricht. Der lilafarbene Mantel kennzeichnet die OM5-Faserklasse und trägt zu einer einheitlichen Kabelführung und -verwaltung in Racks und Patchfeldern bei.

Vorteile

Das Kabel bietet eine kompakte Lösung zur Bündelung mehrerer paralleler optischer Kanäle von einem MTP-Port auf Standard-LC-Duplex-Ports, wodurch der Platzbedarf im Rack reduziert und das Patchen vereinfacht wird. Die OM5-Multimodekonstruktion verbessert die Kompatibilität mit Breitbandsignalisierung und kann Wellenlängenmultiplexing für einen höheren Gesamtdurchsatz über kurze Distanzen ermöglichen. Die werkseitig konfektionierten Stecker bieten eine gleichbleibende optische Leistung und reduzieren die Installationszeit im Vergleich zu feldkonfektionierten Fasern.

Geeignet für

• Spine-to-Leaf- und Top-of-Rack-Konnektivität in Rechenzentren
• High-Speed-InfiniBand- und Ethernet-Verbindungen bis zu den von OM5 unterstützten Standard-Kurzstreckenreichweiten
• Patchfeld-Konsolidierung und strukturierte Verkabelungsinstallationen
• Umgebungen, die eine farbcodierte OM5-Kennzeichnung und eine organisierte Kabelführung erfordern

Wichtige Spezifikationen

• Fasertyp: OM5-Multimodefaser, 50 µm Kerndurchmesser
• Steckertyp (ein Ende): MTP-Mehrfaserstecker
• Steckertyp (anderes Ende): 12 × LC-Stecker (kompakter Trunk)
• Länge: 10 m
• Mantelfarbe: lila (OM5-Kennzeichnung)
• Konfiguration: Mehrfaser-Breakoutkabel für parallele optische Verbindungen

Verwendung

Schließen Sie den MTP-Stecker an den entsprechenden MTP/MPO-Port eines Switches, Transceivers oder Patchfelds an und achten Sie dabei auf die richtige Ausrichtung und saubere Steckerstirnflächen. Verlegen Sie den 10 m langen Trunk unter Vermeidung von scharfen Biegungen und sichern Sie das Kabel mit geeigneten Kabelmanagementmaßnahmen, um eine Zugentlastung an den Steckern zu gewährleisten. Stecken Sie die einzelnen LC-Stecker in die entsprechenden LC-Ports von Transceivern oder Patchfeldern und beachten Sie die korrekte Polarität für die gewünschte parallele Verbindungskonfiguration. Überprüfen Sie die optische Leistung nach der Installation mit geeigneten Testgeräten oder über Link-Statusanzeigen.

Empfehlungen

Überprüfen und reinigen Sie die Steckerstirnflächen vor dem Stecken, halten Sie den minimalen Biegeradius gemäß den Multimodefaser-Richtlinien ein und setzen Sie eine ordnungsgemäße Kabelführung ein, um übermäßige Beanspruchung zu vermeiden. Verwenden Sie OM5-zertifizierte Transceiver und Geräte, wenn Wellenlängenmultiplex- oder Breitband-Multimode-Betrieb erforderlich ist; andernfalls stellen Sie sicher, dass die Systemkomponenten mit den OM5-Multimode-Spezifikationen kompatibel sind.
