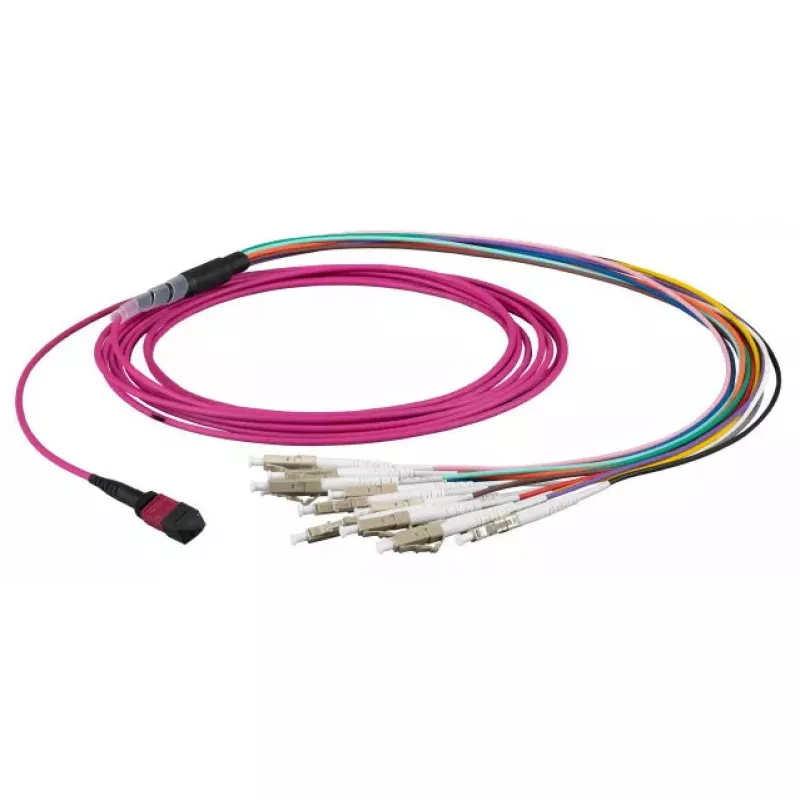

Glasfaserkabel EFB Elektronik MTPF12LCOM4-1

Das EFB Elektronik MTPF12LCOM4-1 ist ein 1 m langes OM4-Glasfaserkabel mit einem MTP-Stecker an einem Ende und zwölf LC-Steckern am anderen. Es verwendet einen 50-µm-Multimode-Kern, der für die Hochgeschwindigkeitsdatenübertragung über kurze bis mittlere Entfernungen ausgelegt ist. Dieses Kabel wurde für zuverlässige Signalintegrität, geringe Einfügedämpfung und gleichbleibende Leistung in dicht verkabelten Umgebungen wie Rechenzentren und Netzwerkschränken in Unternehmen entwickelt.

Vorteile

Die OM4-Multimode-Konstruktion mit einem 50-µm-Kern unterstützt eine erhöhte Bandbreite für 10-Gbit/s- und höhere Multimode-Anwendungen bei gleichzeitig geringer Dämpfung. Der MTP-auf-12×LC-Breakout bietet eine kompakte Single-Cable-Trunking-Lösung, die das Kabelmanagement vereinfacht und den Steckerplatzbedarf reduziert. Der widerstandsfähige Mantel und die Zugentlastung erhöhen die mechanische Belastbarkeit bei Installation und Neukonfiguration und tragen dazu bei, die optische Ausrichtung zu bewahren und die langfristige Signalqualität zu erhalten.

Geeignet für

• Backbone- und Trunk-Verbindungen in Rechenzentren
• Hochdichte Patchfelder und Switch-zu-Faser-Fanouts
• Multimode-Verbindungen über kurze bis mittlere Distanzen (10 Gbit/s und höher)
• Serverfarmen und Storage Area Networks (SAN)

Wichtige Spezifikationen

• Kabeltyp: OM4-Multimode-Faser
• Kerndurchmesser: 50 µm
• Länge: 1 m
• Steckverbinder A: MTP-Mehrfaserstecker
• Steckverbinder B: 12 × LC-Duplex-Stecker
• Typische Verwendung: Mehrfaser-Trunk auf LC-Breakout für Umgebungen mit hoher Dichte

Verwendung

Verlegen Sie das Kabel gemäß den Kabelmanagement-Praktiken Ihres Standorts und vermeiden Sie enge Biegungen und Bereiche mit mechanischer Belastung. Stecken Sie den MTP-Stecker in den entsprechenden MTP-/MPO-Adapter oder -Einschub am Patchfeld und achten Sie auf die korrekte Ausrichtung und vollständigen Sitz. Schließen Sie die LC-Stecker an die passenden LC-Ports an Switches, Transceivern oder Patchfeldern an und achten Sie darauf, Sende- und Empfangspaare richtig zuzuordnen. Testen Sie nach der Installation die durchgängige optische Kontinuität und die Verbindungsleistung mit geeigneten Fasertestgeräten.

Empfehlungen

Halten Sie die Biegeradien über dem vom Hersteller angegebenen Minimum ein, reinigen Sie die Steckverbinder mit zugelassenen Faserreinigungswerkzeugen und bewahren Sie die Reservelänge in einer kontrollierten, biegungsfreien Schlaufe auf. Verwenden Sie dieses OM4-MTP-auf-12×LC-Kabel für hochdichte Multimode-Verbindungen, bei denen eine geringe Einfügedämpfung und eine kompakte Trunk-Führung eine effiziente Rack- und Patchfeld-Anordnung unterstützen.
