Fibre optic Kabel EFB Elektronik MTPF12LCOM4-10

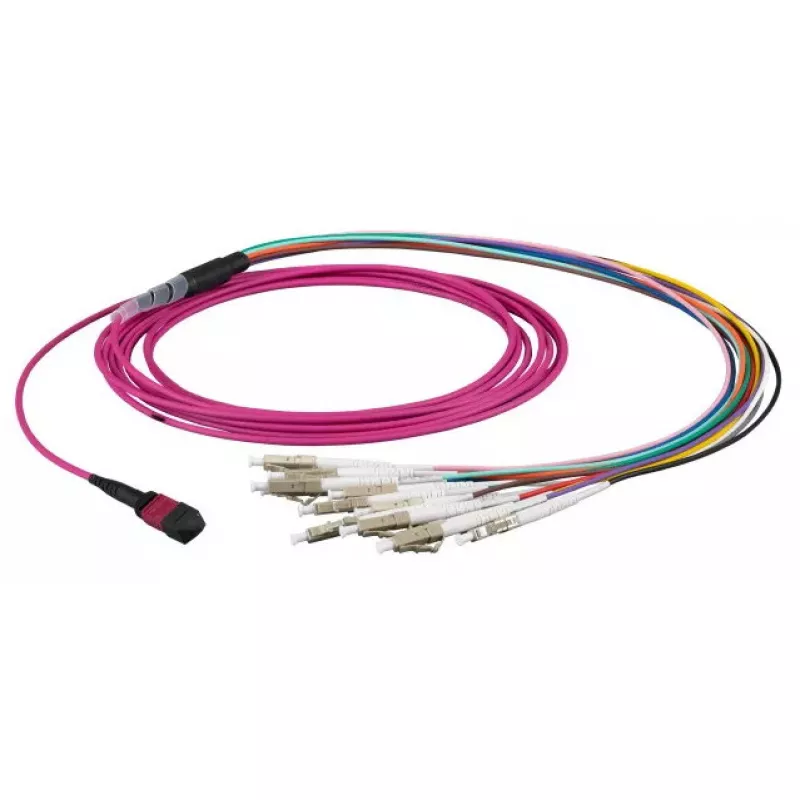

Das EFB Elektronik MTPF12LCOM4-10 ist ein 10 m langes OM4-Multimode-Glasfaserkabel, das für Netzwerkumgebungen mit hoher Dichte entwickelt wurde. Es verfügt über einen MTP-Stecker an einem Ende und 12 LC-Stecker am anderen Ende, mit einem Kern von 50 µm Durchmesser, der Hochgeschwindigkeitsdatenübertragung und geringe Dämpfung bei typischen Rechenzentren-Wellenlängen unterstützt. Der Aufbau des Kabels und die Steckerkonfiguration ermöglichen effiziente parallele Optikverbindungen und organisierte Patchverbindungen in strukturierten Verkabelungssystemen.

Vorteile

Dieses OM4-Glasfaserkabel bietet ein ausgewogenes Verhältnis von Distanzfähigkeit und Bandbreite für moderne Anwendungen mit geringen Einfügungs- und Rückflussdämpfungswerten, wie sie typisch für werkseitig konfektionierte MTP- und LC-Baugruppen sind. Die Länge von 10 m ermöglicht Verbindungen zwischen Racks oder Schränken, wobei die Signalintegrität erhalten bleibt. Das Multimode-Design eignet sich für Kurz- bis Mittelstreckenverbindungen, und der MTP-zu-LC-Breakout vereinfacht den Anschluss von Trunks mit hoher Dichte an Standard-LC-Ports.

Geeignet für

• Verbindungen und Patchverkabelung zwischen Geräte-Racks in Rechenzentren
• Hochdichte Switch- und Server-Verbindungen mittels paralleler Optik
• Migrationspfade von Trunkverkabelung zu LC-terminierten Transceivern
• Kurz- bis mittlere Multimode-Verbindungen in Unternehmensnetzwerken

Wichtige technische Daten

• Länge: 10 m
• Fasertyp: OM4 Multimode (50 µm Kern)
• Stecker A: MTP (weiblich) Hochdichte-Verbinder
• Stecker B: 12 × LC-Stecker (Duplex-Ausführung)
• Typische verwendete Wellenlängen: 850 nm und 1300 nm
• Konfektion: werkseitig terminiert, mit Polarisationsmanagement
• Mantel: robuster Außenmantel für Inneninstallation

Verwendung

Verlegen Sie das Kabel durch die strukturierten Verkabelungswege zwischen den Verteilern oder Geräte-Racks und vermeiden Sie scharfe Biegungen und Zugbelastung. Verbinden Sie das MTP-Ende mit dem entsprechenden MTP-Port eines Trunks oder einer Kassette und achten Sie auf korrekte Ausrichtung und Pin-Zuordnung. Verbinden Sie die LC-Stecker mit den Duplex-LC-Ports von Transceivern, Patchpanels oder aktiven Geräten. Überprüfen Sie nach der Installation die Polarität und führen Sie Einfügungsdämpfungs- und Durchgangstests durch, um korrekte Verbindungen und optische Leistung zu bestätigen.

Empfehlungen

Lagern und installieren Sie das Kabel unter Einhaltung der vom Hersteller empfohlenen Biegeradien und vermeiden Sie Überschreitung der Zuggrenzen während der Verlegung. Nutzen Sie beschriftetes Kabelmanagement und Zugentlastungen an beiden Enden. Stellen Sie für optimale Leistung in Hochgeschwindigkeits- oder parallelen Optiksystemen die Kompatibilität der MTP-Kodierung und -Ausrichtung mit den angeschlossenen Modulen sicher und führen Sie nach der Installation Ende-zu-Ende-Tests durch.
