Glasfaserkabel EFB Elektronik MTPF12LCOM3-15 — 15 m OM3 MTP auf 12×LC, 50 µm (lila)

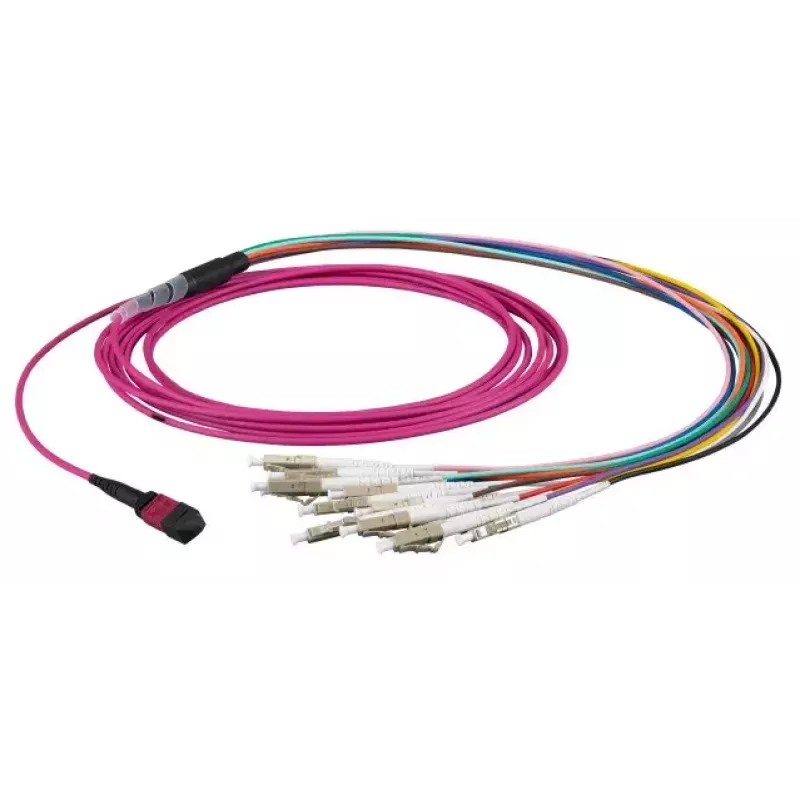

EFB Elektronik MTPF12LCOM3-15 ist ein 15 m langes Multimode-Glasfaserkabel, das für Kurzstrecken- und hochdichte Netzwerkverbindungen konzipiert ist. Ein Ende verfügt über einen MTP-Stecker, der 12 Fasern bündelt; das andere Ende verzweigt sich auf 12 LC-Stecker. Das Kabel verwendet eine 50-µm-OM3-Multimodefaser, die für 10GbE- und 40GbE-Verbindungen optimiert ist und häufig in Rechenzentren für Rack-zu-Rack-, Patchpanel- und Switch-Verbindungsszenarien eingesetzt wird. Der lilafarbene Mantel kennzeichnet die OM3-Klasse und ermöglicht eine schnelle visuelle Identifizierung und ein strukturiertes Kabelmanagement.

Vorteile

Das Kabel bietet eine kompakte MTP-auf-LC-Ausführung, die den Platzbedarf an Ports reduziert und gleichzeitig parallele Optikanwendungen unterstützt. Die 50-µm-OM3-Multimodekonstruktion sorgt für eine geringe Einfügedämpfung und eine kontrollierte modale Bandbreite, die für hochgeschwindigkeitsfähige Kurzstreckenverbindungen geeignet ist. Die werksseitig konfektionierten Stecker gewährleisten eine gleichbleibende Leistung und vereinfachen die Installation im Vergleich zu vor Ort konfektionierten Baugruppen. Die Länge von 15 m bietet Flexibilität für typische Rack-Abstände ohne übermäßigen Kabelüberschuss.

Geeignet für

• Rack-zu-Rack- und Switch-zu-Switch-Verbindungen in Rechenzentren
• Patchpanels und hochdichte Glasfasergehäuse
• Parallele Optiken und MPO/MTP-basierte Transceiversysteme (z. B. 40G/100G-Implementierungen)
• Kurzstrecken-Multimode-Verbindungen wie InfiniBand oder Fibre Channel innerhalb von Geräteräumen

Wichtige technische Daten

• Fasertyp: OM3-Multimode, 50 µm Kern
• Steckerkonfiguration: MTP (ein Ende) auf 12 × LC (anderes Ende)
• Länge: 15 Meter
• Mantelfarbe: Lila (OM3-Kennzeichnung)
• Typische Verwendung: Kurzstrecken, hochdichte parallele optische Verbindungen
• Konfektionierung: Werksseitig polierte Stecker für gleichbleibende optische Leistung

Verwendung

Verlegen Sie das Kabel durch Kabeltrassen oder Unterbodenkanäle, um scharfe Biegungen und übermäßige Zugbelastung zu vermeiden. Stecken Sie den MTP-Stecker in die entsprechende MTP/MPO-Buchse am Transceiver oder Patchpanel und achten Sie auf die richtige Ausrichtung der Kodiernase. Verbinden Sie die 12 LC-Stecker mit den LC-Ports von Switches, Patchpanels oder Breakout-Modulen und beachten Sie die vom Gerät geforderte Zuordnung von Sender zu Empfänger. Sichern Sie die Stecker und verwalten Sie die Überlänge mit Kabelbindern oder Kabelmanagementplatten, um den minimalen Biegeradius einzuhalten und Mikrobiegeverluste zu vermeiden.

Empfehlungen

Überprüfen Sie die Steckerendflächen vor der Installation und reinigen Sie sie mit zugelassenen Glasfaser-Reinigungswerkzeugen, um verlustbehaftete Verschmutzungen zu vermeiden. Vermeiden Sie enge Biegungen und Quetschungen; beachten Sie den vom Hersteller angegebenen minimalen Biegeradius. Verwenden Sie beschriftete Verlegepläne und eine Patchpanel-Dokumentation, um die MTP-auf-LC-Zuordnung nachzuverfolgen und zukünftige Wartungs- oder Rekonfigurationsarbeiten zu vereinfachen.
