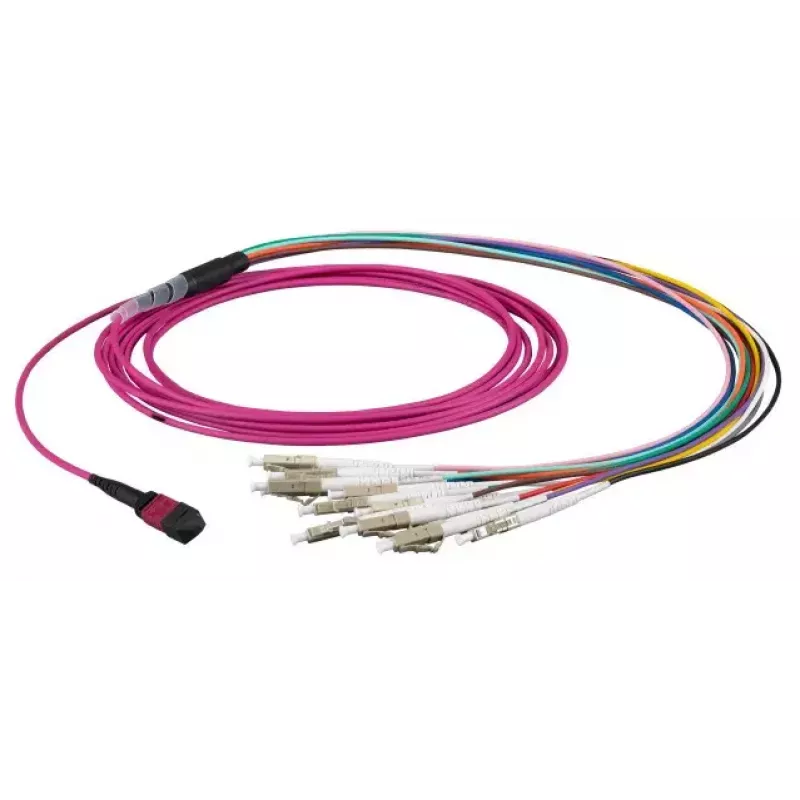

Glasfaserkabel EFB Elektronik MTPF12LCOM3-10, OM3 Multimode, MTP auf 12×LC, 10 m, violett

EFB Elektronik MTPF12LCOM3-10 ist ein 10 m langes OM3-Multimode-Glasfaser-Breakout-Kabel mit einem MTP-Stecker an einem Ende und 12 LC-Steckern am anderen. Mit einem Kern von 50 µm und OM3-Gradienten-Multimode-Faser ist dieses Kabel für kurzreichweitige Netzwerke mit hoher Dichte wie Datencenter-Verbindungen und InfiniBand-Installationen konzipiert. Der violette Mantel und die kompakte Breakout-Anordnung erleichtern die Identifizierung und Führung in dichten Kabelschächten und erhalten die optische Multimode-Leistung für 10/40/100-G-Anwendungen über kurze Distanzen.

Vorteile

Das Kabel kombiniert eine MTP-Trunk-Schnittstelle mit 12 einzelnen LC-Abschlüssen, um ein schnelles Breakout mit einem Kabel in Rack-monierte Geräte oder Patch-Panels zu ermöglichen, ohne viele Einzelfaser-Verlegungen. OM3-Multimode-Faser mit einem 50-µm-Kern unterstützt hohe Bandbreite und geringe modale Dispersion für kurze Strecken. Die werkseitig konfektionierte Konstruktion gewährleistet konsistente Faserausrichtung, geringe Einfügedämpfung und reduzierte Installationszeit im Vergleich zu Feld-konfektionierten Anschlüssen. Der violette Außenmantel unterstützt das farbcodierte Management in Umgebungen mit mehreren Herstellern.

Geeignet für

• Datencenter-Patching zwischen MTP-Trunks und LC-Ports
• Verbindungen mit hoher Dichte zwischen Switch und Server in InfiniBand- oder Ethernet-Fabrics
• Kurzreichweitige Multimode-Verbindungen für 10/40/100-Gigabit-Anwendungen
• Breakout-Installation in Racks und Schränken, bei denen die Kabelidentifikation erforderlich ist

Technische Daten im Überblick

• Fasertyp: OM3 Multimode
• Kerndurchmesser: 50 µm
• Stecker A: MTP (Multifaser-Push-On)
• Stecker B: 12 × LC-Duplex-Abschlüsse
• Länge: 10 m
• Mantelfarbe: violett
• Anwendung: optische Kurzstreckenverbindungen mit hoher Dichte

Verwendung

Führen Sie das MTP-auf-LC-Breakout-Kabel vom MTP-Trunk oder der Kassette zum Ziel-Patch-Panel oder den Geräte-Ports. Stellen Sie sicher, dass die Stecker vor dem Verbinden sauber sind, und beachten Sie die Herstelleranleitung des Geräts für Polarität und Faserzuordnung. Stecken Sie den MTP-Stecker in den entsprechenden MTP-Adapter oder das Kassettenmodul, und stecken Sie dann die LC-Stecker in die einzelnen LC-Ports. Vermeiden Sie enge Biegungen und sichern Sie das Kabel entlang von Kabelmanagern oder Schächten, um Zugbelastung vorzubeugen; beachten Sie den für Multimode-Fasern spezifizierten Mindestbiegeradius während der Installation.

Empfehlungen

Verwenden Sie dieses OM3-MTP-auf-LC-Breakout-Kabel für kurzreichweitige Installationen mit hoher Dichte, bei denen ein einzelner Trunk in mehrere LC-Verbindungen aufgeteilt werden muss. Überprüfen Sie Polarität und Modulausrichtung in mehrsegmentigen Anordnungen und führen Sie nach der Installation optische Dämpfunsmessungen durch, um die Verbindungsleistung zu bestätigen.
