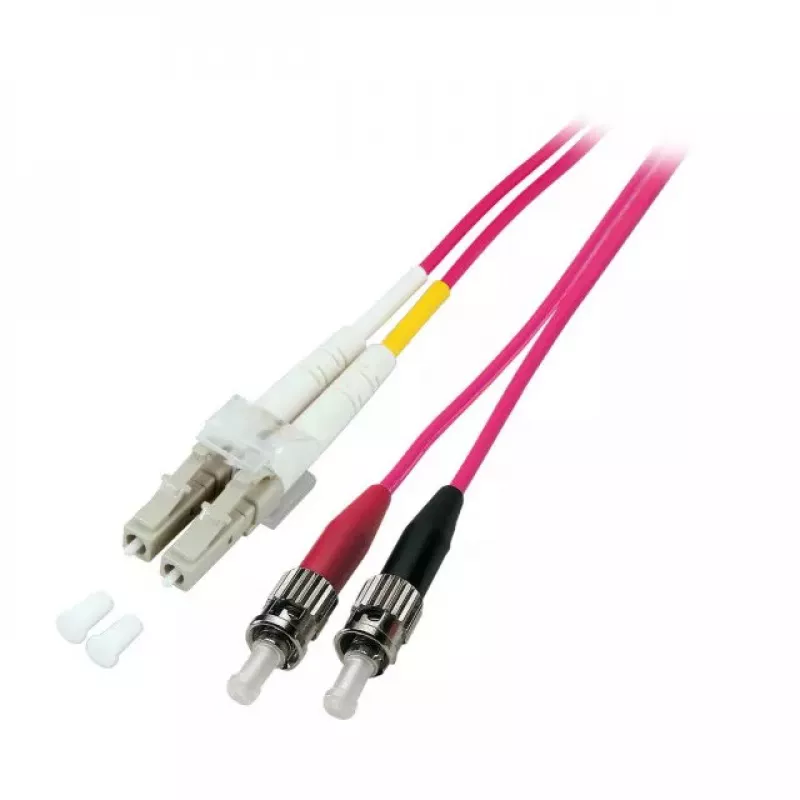

Glasfaserkabel EFB Elektronik LC-ST 50/125µ InfiniBand 1 m

Das EFB Elektronik LC‑ST 50/125µ OM4 Glasfaserkabel ist ein 1 m langes Duplex-Patchkabel, das für Hochgeschwindigkeits-Datenverbindungen und Kurzstrecken-Multimode-Anwendungen entwickelt wurde. Mit einem Kern-Durchmesser von 50 µm und OM4-Klassifizierung unterstützt das Kabel eine erhöhte Bandbreite und verbesserte Modenleistung im Vergleich zu niedrigeren OM-Klassen. Das Kabel ist an einem Ende mit einem LC-Stecker und am anderen Ende mit einem ST-Stecker abgeschlossen und ermöglicht so die Kompatibilität zwischen Geräten und Transceivern, die diese Steckertypen in InfiniBand- und Ethernet-Netzwerken verwenden.

Vorteile

Dieses OM4-Multimode-Kabel bietet höhere Bandbreite und geringere Dämpfung für kurze bis mittlere Entfernungen, was zur Aufrechterhaltung der Signalintegrität in dichten Server-, Switch- und Speicherumgebungen beiträgt. Der LC-Stecker bietet einen kompakten Formfaktor für Ports mit hoher Dichte, während der ST-Stecker eine Bajonettverbindung bietet, die häufig bei Legacy-Geräten verwendet wird. Die Duplex-Konstruktion unterstützt gleichzeitige Sende- und Empfangskanäle für die von InfiniBand-Systemen geforderte Vollduplex-Datenübertragung. Die 1 m Länge reduziert übermäßigen Spielraum in Patch-Szenarien und vereinfacht das Kabelmanagement in Racks und Schränken.

Geeignet für

• Kurzstrecken-Multimode-Glasfaserverbindungen in Rechenzentrums-Racks und Serverräumen
• InfiniBand-Verbindungen zwischen Switches, Host-Channel-Adaptern und Speicher-Arrays
• Verbindungen zwischen LC-abgeschlossenen Transceivern und ST-abgeschlossenen Panels oder Geräten
• Patchpanels mit hoher Dichte und Geräte, die Duplex-Multimode-Verkabelung erfordern

Technische Daten

• Fasertyp: Multimode OM4
• Kern-Durchmesser: 50 µm
• Mantel-Durchmesser: 125 µm
• Stecker A: LC (einzelner Duplex-Stecker)
• Stecker B: ST (Bajonett-Duplex)
• Länge: 1 m
• Übertragungsmodus: Duplex, vollduplexfähig
• Typische Verwendung: Kurzstrecken-Hochgeschwindigkeitsverbindungen (InfiniBand, Ethernet)

Anwendung

Überprüfen Sie Stecker und Kabel vor der Installation auf sichtbare Schäden. Richten Sie den LC-Stecker mit dem LC-Duplex-Port aus und drücken Sie ihn, bis er einrastet, wobei die korrekte Ausrichtung sicherzustellen ist. Stecken Sie den ST-Stecker in die ST-Aufnahme und drehen Sie ihn, um den Bajonett-Verriegelungsmechanismus zu aktivieren. Behandeln Sie das Kabel vorsichtig und vermeiden Sie enge Biegungen; halten Sie den empfohlenen Mindestbiegeradius für Multimode-Fasern ein, um eine erhöhte Dämpfung zu vermeiden. Verlegen Sie das 1 m lange Kabel durch den vorgesehenen Patch-Weg, befestigen Sie es mit geeigneten Kabelbindern oder Klettbändern und vermeiden Sie ein Quetschen des Kabels beim Schließen von Patchpanels oder Kabelmanagement-Hardware.

Empfehlungen

Für optimale Leistung reinigen Sie die Endflächen mit geeigneten Faserreinigungswerkzeugen, bevor Sie die Stecker verbinden, und überprüfen Sie die Verbindungsleistung nach der Installation. Verwenden Sie dieses OM4 50/125µ Kabel für Kurzstreckenanwendungen mit hohem Durchsatz; für längere Strecken ziehen Sie Singlemode- oder höherwertige Multimode-Lösungen in Betracht. Lagern und handhaben Sie das Kabel so, dass Knicke und übermäßige Spannung vermieden werden.
