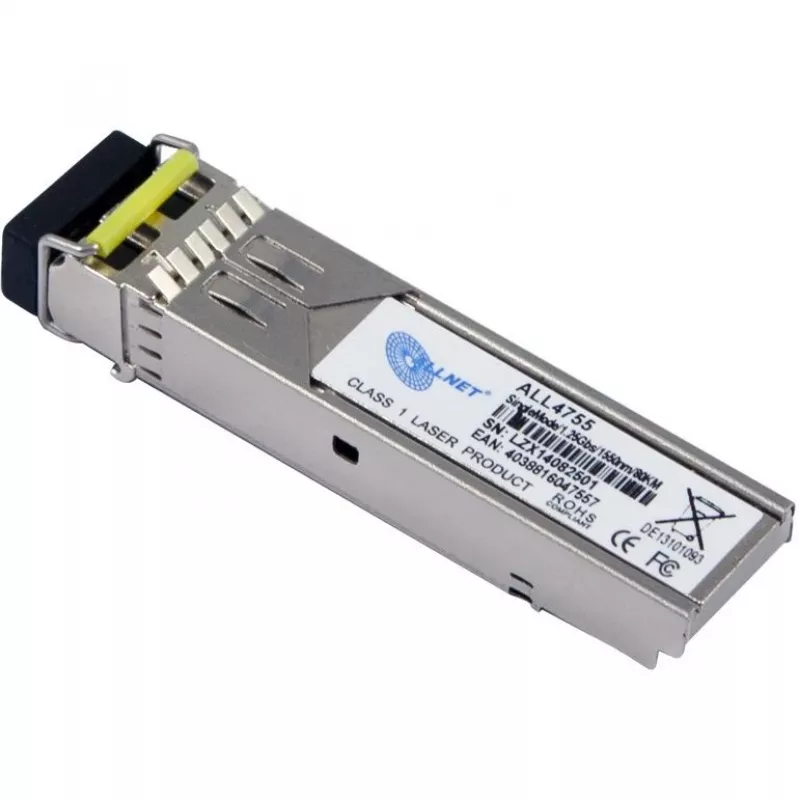

Glasfaser-Transceivermodul ALLNET ALL4755

Das ALLNET ALL4755 ist ein mini-GBIC Glasfaser-Transceivermodul, das für optische Einzelkanal-Verbindungen entwickelt wurde. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s und arbeitet mit einer Wellenlänge von 1550 nm. Das Modul ist kompakt und leicht (35 g) mit einem silbernen Gehäuse und benötigt eine maximale Versorgungsspannung von 3,3 V bei einer typischen Leistungsaufnahme von 1 W. Das ALL4755 erfüllt die Sicherheitsnorm IEC-60825 für optische Komponenten und ist für die Integration in Netzwerkgeräte vorgesehen, die Transceiver im mini-GBIC-Formfaktor aufnehmen.

Vorteile

Das ALLNET ALL4755 bietet eine standardisierte mini-GBIC-Schnittstelle für unkomplizierte Kompatibilität mit Switches und Routern, die SFP-Module unterstützen. Die Unterstützung einer Datenübertragungsrate von 1250 Mbit/s und der optischen Wellenlänge von 1550 nm macht es für typische Glasfaserverbindungen geeignet, bei denen diese Spezifikation erforderlich ist. Das geringe Gewicht und die kompakten Abmessungen vereinfachen Handhabung und Installation, während die Versorgung mit 3,3 V und die typische Leistungsaufnahme von 1 W die Integration in Systeme mit üblichen Transceiver-Leistungsbudgets ermöglichen. Die Einhaltung von IEC-60825 gewährleistet, dass das Modul die anerkannten Kriterien für optische Sicherheit erfüllt.

Geeignet für

• Optische Einzelkanal-Verbindungen über mini-GBIC/SFP-Schnittstellen
• Netzwerk-Switches und Router, die Hot-Swap-Transceiver unterstützen
• Punkt-zu-Punkt-Glasfaserverbindungen mit 1550 nm Wellenlänge
• Umgebungen, in denen kompakte Transceiver mit geringer Leistungsaufnahme bevorzugt werden

Technische Daten

• Schnittstellentyp: mini-GBIC
• Maximale Datenübertragungsrate: 1250 Mbit/s
• Optische Wellenlänge: 1550 nm
• Typische Leistungsaufnahme: 1 W
• Maximale Versorgungsspannung: 3,3 V
• Produktfarbe: Silber
• Gewicht: 0,035 kg
• Sicherheitsnorm: Entspricht IEC-60825

Anwendung

Stellen Sie vor der Installation sicher, dass das Host-Gerät mini-GBIC/SFP-Module unterstützt und dass die Netzwerkverbindungsspezifikationen den Anforderungen von 1250 Mbit/s und 1550 nm Wellenlänge entsprechen. Setzen Sie das ALLNET ALL4755 bei ausgeschaltetem Host-Gerät oder gemäß den Hot-Swap-Anweisungen des Geräts in den SFP-Steckplatz ein, bis es fest sitzt. Verbinden Sie das geeignete Glasfaserkabel mit kompatiblen Steckern, überprüfen Sie die Verbindungsaktivität anhand der Anzeigen des Host-Geräts oder der Verwaltungsschnittstelle und achten Sie auf die erwarteten Signalpegel. Befolgen Sie die Anweisungen des Host-Anbieters für das Einstecken und Entfernen im laufenden Betrieb, falls dies unter Spannung erfolgt.

Empfehlungen

Verwenden Sie saubere, unbeschädigte Glasfaserstecker und befolgen Sie die üblichen Handhabungsverfahren für Glasfasern, um Verschmutzungen zu vermeiden. Stellen Sie die Kompatibilität mit dem vorgesehenen Switch oder Router sicher und überprüfen Sie, ob das Verbindungsbudget und die Wellenlänge für die Glasfaserstrecke in Ihrer Installation geeignet sind.
