Glasfaser-MTP-Kabel EFB Elektronik MTPF12MTPFOM3-5-A — OM3, 50 µm, 5 m, Aqua

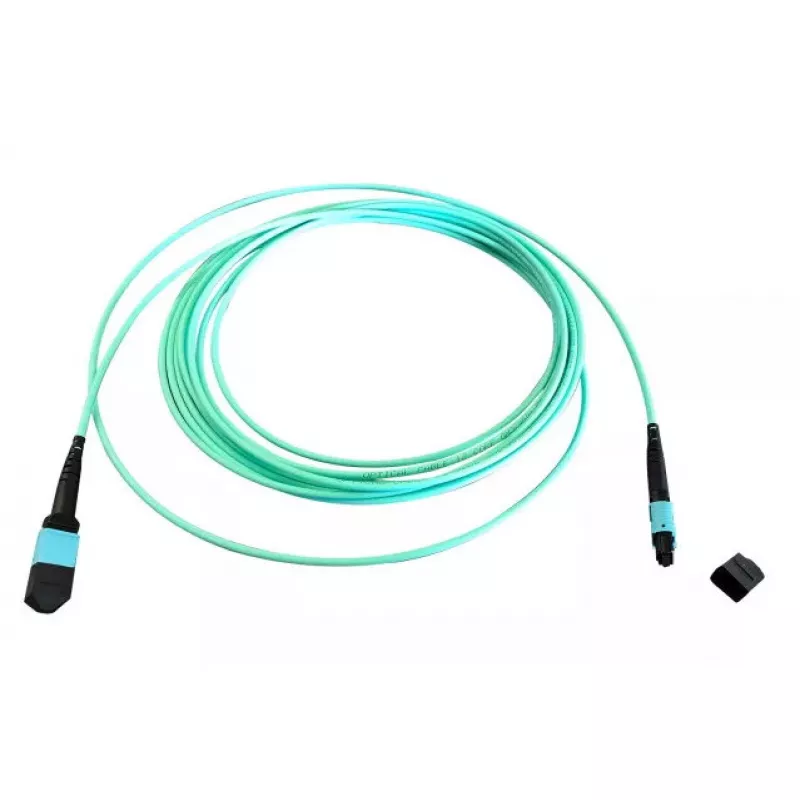

EFB Elektronik MTPF12MTPFOM3-5-A ist ein 5 m langes aquafarbenes Glasfaser-MTP–MTP-Kabel, das für Multimode-OM3-Netzwerke mit einem Kerndurchmesser von 50 µm entwickelt wurde. Es bietet hochdichte Parallelkonnektivität mit MTP/MPO-Abschlüssen und ist für Rechenzentrumsverbindungen, Patchverbindungen zwischen Switches oder Patchpanels sowie für kurze bis mittlere Strecken vorgesehen, die eine zuverlässige Multimode-Übertragung mit hohen Datenraten erfordern.

Vorteile

Das Kabel kombiniert die OM3-Multimode-Leistung mit einem hochdichten MTP-Steckverbinderformat zur Unterstützung paralleler Optiken und mehrkanaliger Transceiver. Die 50-µm-Kern-Multimode-Fasern sind für Wellenlängen optimiert, die in Kurzstrecken-Hochgeschwindigkeitsverbindungen verwendet werden. Der aquafarbene Außenmantel ermöglicht eine schnelle visuelle Identifikation von OM3-Verkabelungen in strukturierten Verkabelungsumgebungen, und die werkseitig konfektionierten MTP-Enden reduzieren den Montageaufwand vor Ort und tragen zu gleichbleibenden Einfügedämpfungs- und Polaritätswerten bei.

Geeignet für

• Rechenzentrumsverbindungen zwischen Switches und Switch-zu-Patchpanel
• Verbindungen für Transceiver mit paralleler Optik (z. B. 40G/100G-Module)
• Hochdichte Glasfaser-Backbone- und Querverbindungsinstallationen
• Kurze bis mittlere Multimode-Glasfaserverbindungen innerhalb von Racks und zwischen Geräteräumen

Wichtige Spezifikationen

• Fasertyp: OM3-Multimode
• Kerndurchmesser: 50 µm
• Steckverbindertyp: MTP auf MTP (Multifaser-MPO-Hochdichtesteckverbinder)
• Länge: 5 Meter
• Mantelfarbe: Aqua (OM3-Kennzeichnung)
• Geeigneter Wellenlängenbereich: typische Multimode-Wellenlängen (850 nm / 1300 nm)
• Anwendung: Kurzstrecken-Hochgeschwindigkeits-Multimode-Verbindungen und parallele Optiken

Verwendung

Installieren Sie das MTP–MTP-Kabel, indem Sie die Kodierung und die Führungsstifte der MTP-Steckverbinder mit den entsprechenden Ports an den Transceivern oder Patchpanels ausrichten, um die korrekte Polarität und Ausrichtung vor dem Einstecken sicherzustellen. Führen Sie das Kabel durch Glasfaser-Managementschienen oder Kabelführungen, um enge Biegungen und mechanische Belastungen zu vermeiden; beachten Sie den empfohlenen Mindestbiegeradius für Multimode-Fasern. Führen Sie nach der Installation optische Dämpfungs- und Durchgangsprüfungen durch, um die Ende-zu-Ende-Leistung und die korrekte Kanalzuordnung zu überprüfen.

Empfehlungen

Lagern und handhaben Sie das Kabel so, dass eine Verschmutzung der Steckerendflächen vermieden wird; verwenden Sie Staubkappen, wenn die Steckverbinder nicht verbunden sind, und reinigen Sie die Endflächen vor dem Verbinden mit einem geeigneten Glasfaser-Reinigungstool. Für optimale Leistung in Umgebungen mit hoher Dichte planen Sie die Kabelführung und Polarität entsprechend den Anforderungen von Transceivern und Kabelbäumen und befolgen Sie die Herstellerrichtlinien für Biegeradien und Steckverbindersitz, um die Einfügedämpfung und Rückflussdämpfung innerhalb der erwarteten Grenzen zu halten.
