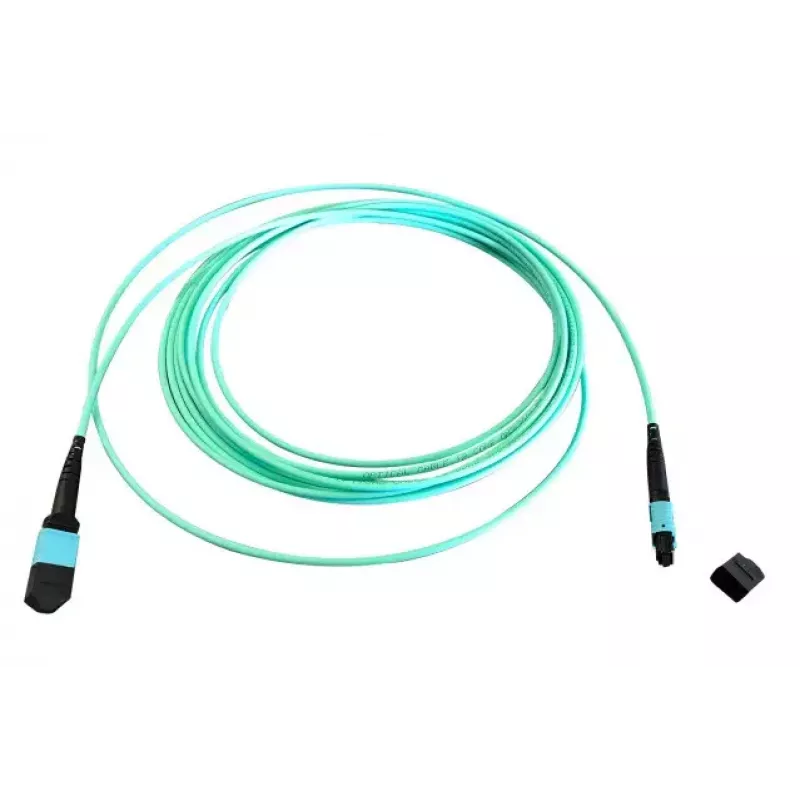

Glasfaser-MTP-Kabel EFB Elektronik MTPF12MTPFOM3-10-A — OM3, 10 m, 50 µm, Aqua

EFB Elektronik MTPF12MTPFOM3-10-A ist ein 10 m langes Glasfaser-MTP–MTP-Kabel in Aqua-Farbe, das für Hochgeschwindigkeits-Multimode-Verbindungen konzipiert wurde. Das Kabel verwendet OM3-Multimode-Faser mit einem Kerndurchmesser von 50 µm und MTP-Steckern an beiden Enden und bietet eine kompakte, hochdichte Verbindung für Rechenzentren, Server-Racks und Switch-zu-Switch-Verbindungen. Seine Konstruktion zielt auf geringe Einfügedämpfung und zuverlässige Signalübertragung in optischen Kurz- bis Mittelstreckennetzen ab und gewährleistet gleichzeitig standardisierte Steckerkompatibilität.

Vorteile

Das Kabel bietet gleichbleibende Multimode-Leistung mit OM3-zertifizierter Faser, die für 850-nm-Anwendungen und Kurzwellen-Multiplexing optimiert ist. MTP-Endstecker unterstützen hochdichte Panel-Layouts und einfaches Zusammenstecken mit MTP-kompatiblen Modulen, was die Patchkomplexität in strukturierter Verkabelung reduziert. Die Länge von 10 m bietet ein ausgewogenes Verhältnis zwischen Reichweite und Handhabbarkeit für typische Rack-zu-Rack- oder Geräte-zu-Geräte-Verbindungen, und die Aqua-Mantelfarbe ermöglicht eine klare visuelle Identifikation für OM3-Verbindungen in Umgebungen mit gemischten Fasern.

Geeignet für (Aufgaben / Anwendungsfälle)

• Hochgeschwindigkeitsverbindungen auf kurzer bis mittlerer Distanz zwischen Switches, Patchpanels und Servern
• Hochdichte Rechenzentrums-Trunks und parallele Optiksysteme (InfiniBand, 40/100-Gigabit-Konfigurationen)
• Strukturierte Verkabelung in Server-Racks und Geräteräumen, die Multimode-OM3-Leistung erfordern
• Verbindungen, bei denen MTP/MPO-Schnittstellen mit hoher Faseranzahl für aggregierte Verbindungen verwendet werden

Wichtige Spezifikationen

• Fasertyp: OM3-Multimode
• Kerndurchmesser: 50 µm
• Steckertyp: MTP auf MTP (Mehrfaserstecker)
• Länge: 10 m
• Mantelfarbe: Aqua (OM3-Kennzeichnung)
• Anwendungswellenlänge: optimiert für 850 nm
• Design: hochdicht, mit geringer Einfügedämpfung für parallele Optik

Verwendung

Überprüfen Sie beide MTP-Stecker und freie Enden vor der Installation auf Sauberkeit und Abwesenheit von Verunreinigungen. Verlegen Sie das 10-m-Kabel gemäß den Rack-Kabelmanagement-Praktiken, um enge Biegungen zu vermeiden; beachten Sie den vom Hersteller angegebenen Mindestbiegeradius für Multimode-Fasern. Stecken Sie die MTP-Stecker fest in kompatible MTP-Adapter oder -Ports, bis die Steckerverriegelung einrastet. Achten Sie beim Anschluss an Transceiver oder Breakout-Module auf korrekte Polarität und Faserbelegung entsprechend dem Systemdesign. Führen Sie nach der Installation optische Dämpfungs- und Durchgangstests durch, um die Verbindungsleistung zu bestätigen.

Empfehlungen

Verwenden Sie einen faserspezifischen Reiniger für Steckerendflächen und schützen Sie unbenutzte Steckerenden mit Staubkappen. Vermeiden Sie übermäßige Zugkraft und halten Sie den angemessenen Biegeradius ein, um erhöhte Dämpfung zu verhindern. Stellen Sie bei parallelen Optiken oder Breakout-Montagen sicher, dass die Pin-Belegung und die Polaritätsausrichtung mit den Ziel-Transceivern oder -Modulen korrekt übereinstimmen.
