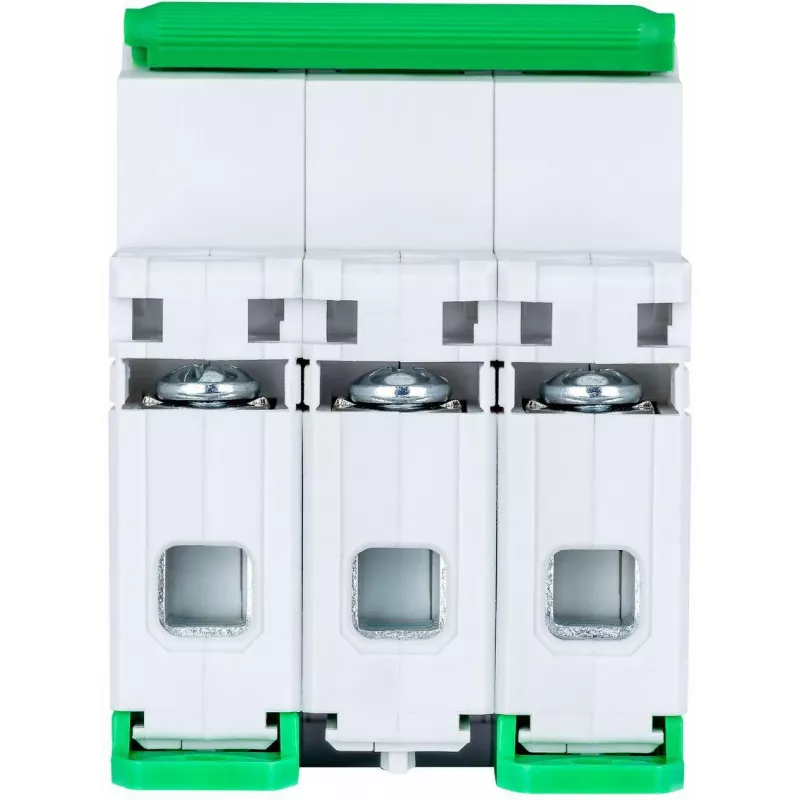

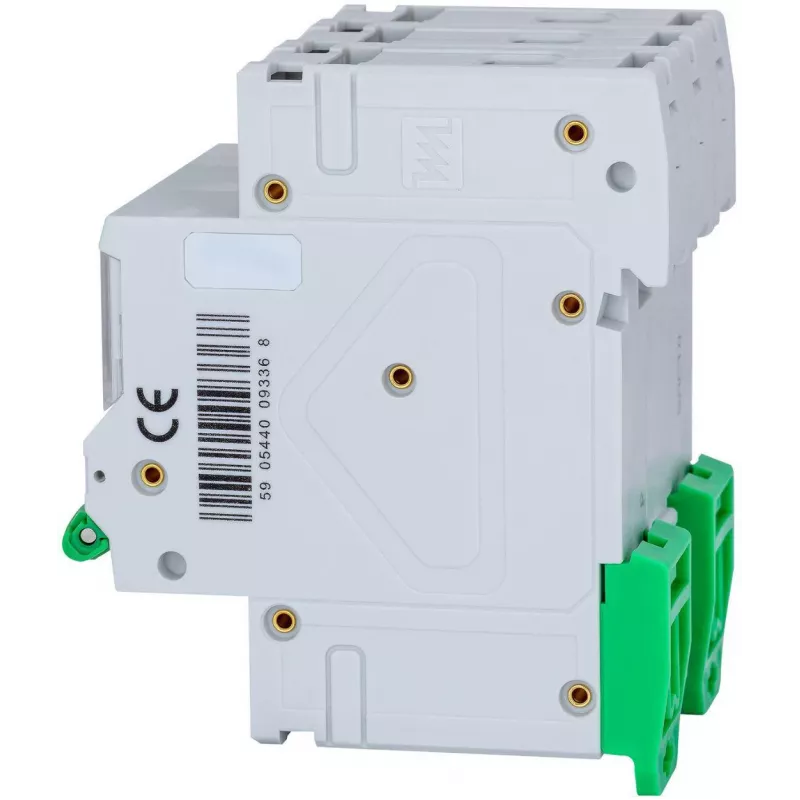

GACIA N8BH 10kA C 3P 32A Miniature Circuit Breaker MCB

Der GACIA N8BH ist ein leistungsstarker Leitungsschutzschalter (MCB) für den Überlast- und Kurzschlussschutz in gewerblichen und industriellen Elektroinstallationen. Mit einem Nennstrom von 32 A und einer C-Charakteristik bietet er zuverlässigen Schutz für Stromkreise mit moderaten Einschaltströmen, wie Beleuchtungs- und Motorlasten. Die dreipolige Ausführung (3P) ermöglicht die gleichzeitige Trennung aller Phasen und erhöht so die Sicherheit und Systemintegrität.

Vorteile

Dieser MCB bietet ein hohes Schaltvermögen von 10 kA und gewährleistet robusten Schutz auch in Umgebungen mit hohen Fehlerströmen. Das kompakte Design für die Hutschienenmontage spart Platz in Verteilerkästen, während die klare EIN/AUS-Stellungsanzeige Wartung und Fehlersuche vereinfacht. Die Schraubklemmen nehmen Leiter bis 35 mm² auf, was eine einfache und sichere Installation ermöglicht.

Geeignet für

• Gewerbegebäude (Büros, Einzelhandel, Schulen)
• Industrielle Schalttafeln und Maschinen
• Wohnungsverteiler mit hohem Schaltvermögen
• Beleuchtungs- und Steckdosenstromkreise mit moderaten Einschaltströmen

Technische Daten

• Produkttyp: Leitungsschutzschalter (MCB)
• Polzahl: 3P (dreipolig)
• Bemessungsstrom (In): 32 A
• Auslösecharakteristik: C-Charakteristik
• Bemessungsschaltvermögen (Icn): 10 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Normenkonformität: IEC/EN 60898-1
• Montageart: Hutschiene (EN 60715)
• Anschlussquerschnitt: 1-35 mm² (flexibel/starr)
• Elektrische Lebensdauer: ≥ 10.000 Schaltspiele
• Mechanische Lebensdauer: ≥ 20.000 Schaltspiele
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Betriebstemperaturbereich: -25°C bis +55°C
• Energiebegrenzungsklasse: 3
• Anschlussart: Schraubklemmen
• Anzeige: EIN/AUS-Stellungsanzeige

Empfehlungen

Für eine optimale Leistung sollte der MCB von einem qualifizierten Elektriker installiert werden und der prospektive Kurzschlussstrom der Anlage 10 kA nicht überschreiten. Eine regelmäßige Prüfung der mechanischen Anzeige wird empfohlen, um die ordnungsgemäße Funktion sicherzustellen.
