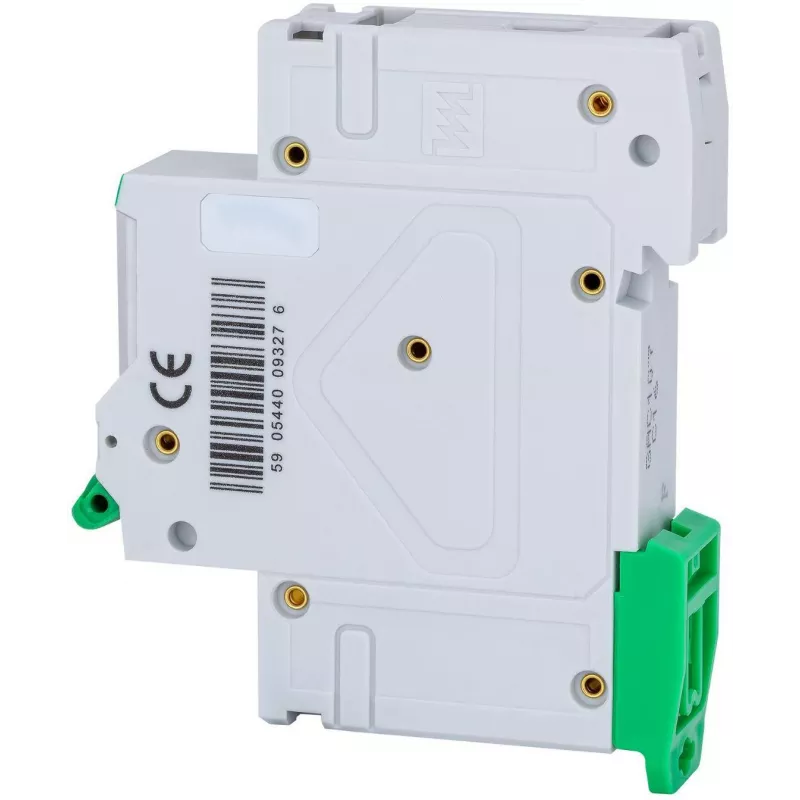

GACIA N8BH 10kA C Charakteristik Einpolig 25A Leitungsschutzschalter

Elektrische Überlastungen und Kurzschlüsse können schwere Schäden an Verkabelungen und angeschlossenen Geräten verursachen, was zu kostspieligen Reparaturen und potenziellen Sicherheitsrisiken führt. Der GACIA N8BH 10kA C 1P 25A Leitungsschutzschalter bietet zuverlässigen Schutz für Haushalts- und Gewerbestromkreise, indem er die Stromversorgung automatisch unterbricht, wenn Fehlerströme sichere Werte überschreiten. Mit einem Nennstrom von 25 A und einer Schaltleistung von 10 kA schützt er Installationen sowohl vor thermischen Überlastungen als auch vor magnetischen Kurzschlüssen.

Für wen ist er geeignet

Dieser LS-Schalter ist ideal für Elektriker, Schaltschrankbauer und Wartungstechniker, die zuverlässigen Überstromschutz in Verteilerkästen, Unterverteilungen und Steuerungsschränken benötigen. Er eignet sich für Anwendungen mit moderaten Einschaltströmen, wie Beleuchtungskreise, Steckdosen und kleine Motoren, bei denen eine C-Auslösecharakteristik Fehlauslösungen verhindert und gleichzeitig eine schnelle Reaktion auf echte Fehler gewährleistet.

Hauptmerkmale

• Einpolige Ausführung für 230 V AC Stromkreise, belegt nur 18 mm (1 Teilungseinheit) auf der Hutschiene.
• C-Auslösecharakteristik: Magnetische Auslösung bei 5–10-fachem Nennstrom, ideal für allgemeine Lasten.
• Hohe Schaltleistung von 10 kA gemäß IEC/EN 60898-1, gewährleistet sicheres Abschalten schwerer Kurzschlüsse.
• Energiebegrenzungsklasse 3, reduziert die Durchlassenergie und schützt nachgeschaltete Geräte.
• Deutliche EIN/AUS-Stellungsanzeige für schnelle Statuserkennung.
• Schraubklemmen akzeptieren Leiter von 1 bis 25 mm², bieten sichere und vielseitige Verbindungen.

Technische Daten

• Nennstrom: 25 A
• Polzahl: 1P
• Auslösecharakteristik: C
• Nennschaltvermögen (Icn): 10 kA
• Nennspannung: 230 V AC
• Nennfrequenz: 50/60 Hz
• Montage: Hutschiene (EN 60715 TH35)
• Norm: IEC/EN 60898-1
• Schutzart: IP20
• Klemmenquerschnitt: 1-25 mm²
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Betriebstemperatur: -25°C bis +50°C
• Energiebegrenzungsklasse: 3
• Teilungseinheit: 18 mm (1 TE)

Tipps

Für optimalen Schutz wählen Sie einen LS-Schalter mit einem Nennstrom, der leicht über dem normalen Betriebsstrom des Stromkreises liegt, aber unter dem maximalen Strom, den die Verkabelung sicher handhaben kann. Die C-Charakteristik ist für die meisten allgemeinen Stromkreise geeignet; verwenden Sie die B-Charakteristik für rein ohmsche Lasten oder die D-Charakteristik für Geräte mit hohem Einschaltstrom.
