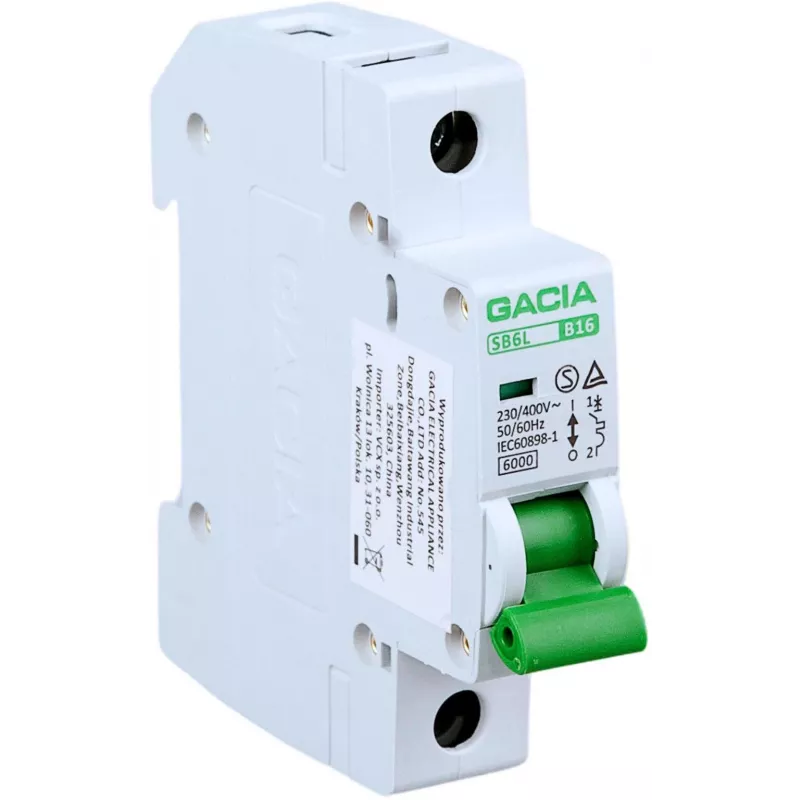

GACIA SB6L B 1P 10A Leitungsschutzschalter, 6kA, Auslösecharakteristik B, 1-polig, 10A, DIN-Schiene

Elektrische Überlastungen und Kurzschlüsse gehören zu den häufigsten Ursachen für Schäden an Leitungen und angeschlossenen Geräten in Wohn- und Gewerbeanlagen. Der GACIA SB6L B 1P 10A Leitungsschutzschalter (LS-Schalter) bietet zuverlässigen Schutz, indem er den Stromkreis automatisch abschaltet, wenn der Strom sichere Werte überschreitet. Mit einem Bemessungsstrom von 10 A und Auslösecharakteristik B ist er ideal für den Schutz von Beleuchtungsstromkreisen, Steckdosen und anderen allgemeinen Lasten gegen Überlast und Kurzschlussströme bis 6 kA.

Für wen ist er geeignet

Dieser LS-Schalter ist für Elektriker, Schaltschrankbauer und Wartungsfachkräfte gedacht, die ein zuverlässiges, normkonformes Schutzgerät für einphasige Installationen benötigen. Er eignet sich auch für Heimwerker, die an Elektroprojekten im Haus arbeiten, sofern sie über die erforderlichen Kenntnisse verfügen und die örtlichen Vorschriften einhalten.

Hauptmerkmale

• 1-polige Ausführung für einphasige Stromkreise
• Bemessungsstrom: 10 A
• Auslösecharakteristik: Typ B (sofortige Auslösung bei 3–5-fachem Bemessungsstrom)
• Kurzschlussausschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC, 50/60 Hz
• Montage auf Standard-DIN-Schiene 35 mm
• Entspricht IEC/EN 60898-1
• Schraubklemmen mit Anschlussquerschnitt 1–25 mm²
• Hohe elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Schutzart: IP20
• Betriebstemperaturbereich: -25°C bis +55°C
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2

Technische Daten

• Marke: GACIA
• Modell: SB6L B 1P 10A
• Produkttyp: Leitungsschutzschalter (LS-Schalter)
• Polzahl: 1
• Bemessungsstrom: 10 A
• Auslösecharakteristik: B
• Ausschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Montage: DIN-Schiene
• Normen: IEC/EN 60898-1
• Klemmentyp: Schraube
• Anschlussquerschnitt: 1–25 mm²
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +55°C
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2

Tipps

Stellen Sie vor der Installation sicher, dass der Stromkreis spannungsfrei ist. Wählen Sie den passenden Bemessungsstrom und die Auslösecharakteristik basierend auf Last und Kabelquerschnitt. Für die Koordination mit vorgeschalteten Schutzeinrichtungen beachten Sie die Selektivitätstabellen des Herstellers. Überprüfen Sie den Schutzschalter regelmäßig auf Anzeichen von Überhitzung oder mechanischen Schäden.
