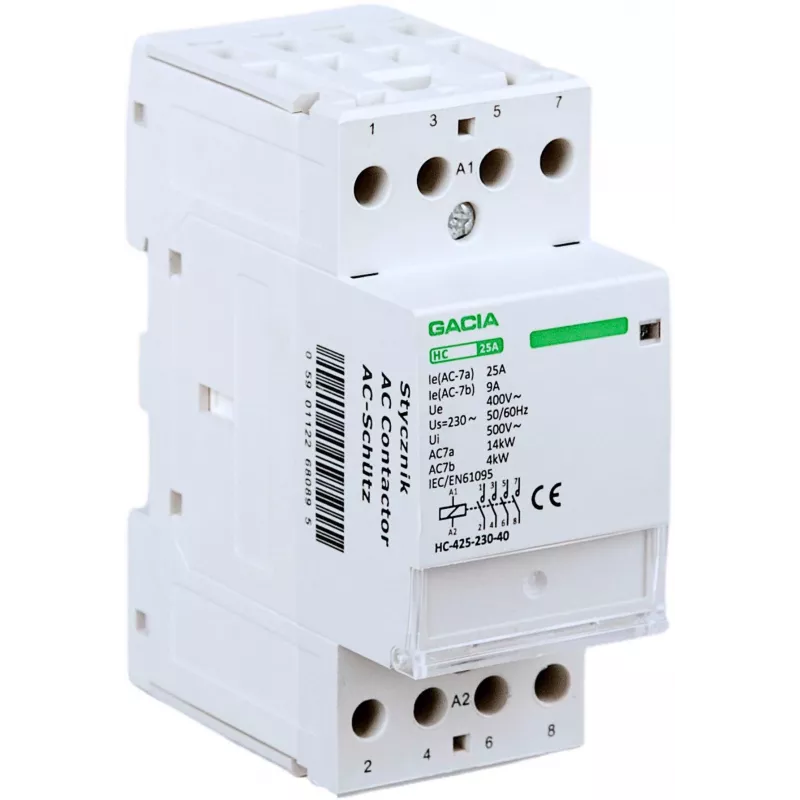

GACIA HC 4P/25A 4NO 230V Modulares Schütz

Das GACIA HC 4P/25A 4NO 230V ist ein hochwertiges modulares Schütz, das für das zuverlässige Schalten von ohmschen und induktiven Lasten in industriellen und gewerblichen Elektroinstallationen ausgelegt ist. Mit 4 Polen und einem Bemessungsbetriebsstrom von 25 A (AC-1) gewährleistet dieses Schütz eine effiziente Steuerung von Beleuchtungs-, Heizungs- und Motorkreisen. Das kompakte 4-Modul-Design (72 mm) passt in standardmäßige Hutschienen-Gehäuse und spart wertvollen Platz im Schaltschrank.

Vorteile

Robuste Konstruktion mit einer mechanischen Lebensdauer von 1.000.000 Schaltspielen und einer elektrischen Lebensdauer von 100.000 Schaltspielen garantiert langfristige Haltbarkeit. Die 230 V AC-Spule mit 50/60 Hz Frequenz gewährleistet Kompatibilität mit Standardnetzen. Der Schutzgrad IP20 an den Klemmen und IP40 an der Front bietet Sicherheit gegen Staub und versehentliches Berühren. Einfache Installation mit Schraubklemmen für Leiter bis 10 mm².

Geeignet für

• Beleuchtungssteuerungssysteme
• Heizungs- und Lüftungsgeräte
• Motorstart und -schaltung
• Industrielle Automatisierungsschränke
• Gebäudemanagement in Gewerbeimmobilien

Wichtige Spezifikationen

• Produkttyp: Modulares Schütz
• Polzahl: 4P
• Kontaktkonfiguration: 4 NO (Schließer)
• Bemessungsbetriebsstrom (AC-1): 25 A
• Spulensteuerspannung: 230 V AC
• Spulenfrequenz: 50/60 Hz
• Montageart: Hutschiene (TH35)
• Modulbreite: 4 Module (72 mm)
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Betriebstemperaturbereich: -5°C bis +40°C
• Lagertemperaturbereich: -25°C bis +70°C
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Klemmquerschnitt (Hauptstromkreis): 1-10 mm² (flexibel/starr)
• Klemmquerschnitt (Steuerstromkreis): 1-4 mm² (flexibel/starr)
• Normenkonformität: IEC/EN 61095
• Spulenleistungsaufnahme: 4,5 VA

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerungssystem (230 V AC) übereinstimmt. Verwenden Sie geeignete Überstromschutzeinrichtungen. Geeignet für den Einsatz in Verteilerkästen und Schaltschränken.
