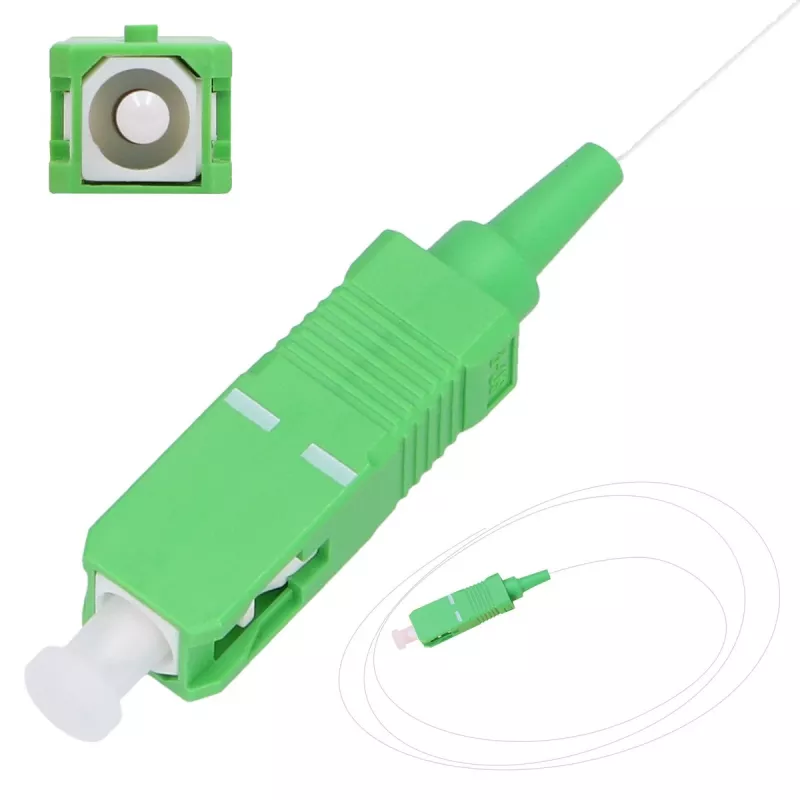

FTTH Glasfaser-Pigtail-Kabel Extralink EX.19126 — 1,5 m, G.652D, SC auf Pigtail, Vollduplex

Extralink EX.19126 ist ein FTTH Glasfaser-Pigtail-Kabel, das für Singlemode-Installationen entwickelt wurde. Das Kabel ist 1,5 m lang und verwendet eine G.652D Singlemode-Faser mit einer 250 µm gepufferten Faserkonstruktion. Ein Ende ist mit einem SC-Stecker abgeschlossen und das andere Ende ist ein blankes Pigtail, das für die Fusionsspleißung vorbereitet ist und für den Vollduplexbetrieb ausgelegt ist. Das Kabel ist für die Innenraum- und geschützte Außenbereichs-Backbone-Verkabelung vorgesehen, wo eine zuverlässige Singlemode-Übertragung und kompakte Terminierung erforderlich sind.

Vorteile

Das Pigtail bietet eine geringe Einfügedämpfung und eine gleichbleibende Singlemode-Leistung dank der Eigenschaften der G.652D-Faser. Sein SC-Stecker bietet eine standardmäßige, einfach zu installierende Schnittstelle für Patchpanels und optische Geräte. Die Länge von 1,5 m schafft ein Gleichgewicht zwischen Flexibilität beim Spleißen und der Panel-Führung, während überschüssige Faserschlaufen begrenzt werden. Die 250 µm gepufferte Faser vereinfacht die Handhabung und Vorbereitung für die Fusionsspleißung und reduziert die Notwendigkeit zusätzlicher Pufferung oder Ummantelung in vielen Installationsszenarien.

Geeignet für

• FTTH-Drop- und Backbone-Spleißung und -Terminierung
• Patchpanel- und Verteileranschlüsse in Wohn- und Mehrfamilienhäusern
• Innenbereich-Backbone-Strecken und geschützte Außenrohre
• Labortests und kurze Feld-Jumper-Anwendungen

Wichtige Spezifikationen

• Fasertyp: Singlemode G.652D
• Länge: 1,5 m
• Stecker: SC an einem Ende, Pigtail-Abschluss am anderen
• Konfiguration: Vollduplex
• Faserbeschichtung/Puffer: 250 µm

Verwendung

Bereiten Sie das Pigtail vor, indem Sie den 250-µm-Puffer gemäß den Richtlinien des Herstellers des Fusionsspleißgeräts abisolieren, die Faser mit geeigneten Lösungsmitteln reinigen und auf die für den Fusionsprozess angegebene Länge spalten. Richten Sie das Pigtail aus und verschmelzen Sie es mit der installierten Glasfaser und schützen Sie dann die Spleißstelle mit Schrumpfschlauch oder Spleißkassette gemäß den Installationsanforderungen. Führen Sie das SC-abgeschlossene Ende zum Patchpanel oder aktiven Gerät und befestigen Sie es in einem verfügbaren SC-Adapter-Steckplatz, wobei Sie während der gesamten Installation die Biegeradienbeschränkungen und Zugentlastungspraktiken beachten.

Empfehlungen

Behandeln Sie die 250 µm Faser vorsichtig, um Mikrobiegungen zu vermeiden; halten Sie den empfohlenen Mindestbiegeradius ein und verwenden Sie einen geeigneten Spleißschutz. Verwenden Sie ein Inspektionsmikroskop, um die Qualität der Faserendfläche des SC-Steckers vor der endgültigen Verbindung zu überprüfen. Lagern und führen Sie das Pigtail für langfristige Einsätze in Schutzrohren oder -kassetten.
