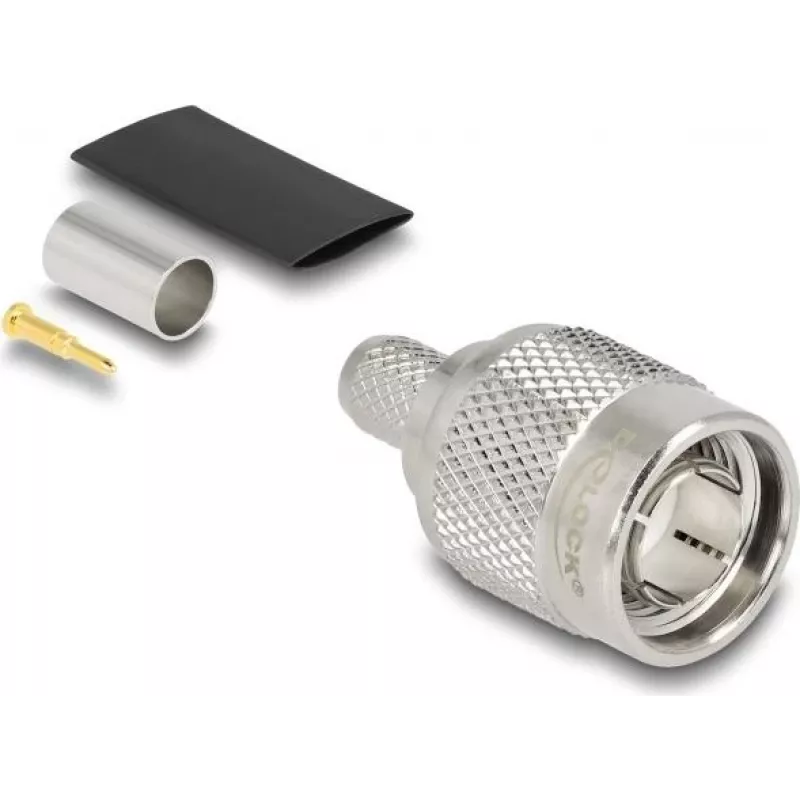

Koaxial-Crimpstecker DELOCK TNC für RG-59 mit Schrumpfschlauch 91776

Der DELOCK TNC-Crimpstecker für RG-59 mit Schrumpfschlauch ist ein Koaxialstecker, der für zuverlässige Video- und HF-Signalübertragung entwickelt wurde. Dieser TNC-Stecker ermöglicht eine Crimp-Terminierung des Innenleiters und eine sichere Verbindung zum Geflecht. Der integrierte Schrumpfschlauch verbessert die mechanische Zugentlastung und bietet einen grundlegenden Umweltschutz. Das kompakte Metallgehäuse und die Verschraubung sorgen für eine stabile, vibrationsbeständige Steckverbindung mit TNC-Buchsen, die üblicherweise in CCTV-, Videoverteilungs- und HF-Anwendungen verwendet werden.

Vorteile

Der Stecker kombiniert eine Crimp-Terminierung und einen integrierten Schrumpfschlauch, um die Montage zu vereinfachen und die Haltbarkeit der Verbindung zu erhöhen. Seine verschraubte TNC-Schnittstelle bietet eine sichere mechanische und elektrische Verbindung, die Signalverluste und unbeabsichtigtes Trennen reduziert. Das Design eignet sich für Feldinstallationen und Patch-Verbindungen in Geräteschränken oder Außengehäusen, wenn es mit einer geeigneten Kabelführung und Abdichtung kombiniert wird.

Geeignet für

Technische Daten

Anwendung

Isolieren Sie das RG-59-Kabel gemäß den Montageanweisungen des Steckers auf die empfohlenen Längen für Innenleiter, Dielektrikum und Außengeflecht ab. Führen Sie den Schrumpfschlauch über das Kabel, bevor Sie den Stecker montieren. Stecken Sie den Innenleiter in den Kontaktstift und führen Sie den angegebenen Crimpvorgang am Leiter und an der Ferrule durch, um das Geflecht zu sichern. Platzieren Sie den Schrumpfschlauch über der Verbindung und erwärmen Sie ihn gleichmäßig, bis er sich zusammenzieht und eng um Kabel und Steckerkörper anliegt. Überprüfen Sie die mechanische Stabilität und Durchgängigkeit mit geeigneten Werkzeugen vor der endgültigen Installation.

Empfehlungen

Verwenden Sie ein Crimpwerkzeug und einen Einsatz in der richtigen Größe für RG-59, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Bei Verwendung im Freien oder in feuchten Umgebungen ergänzen Sie den Schrumpfschlauch durch zusätzliche Abdichtungsmethoden wie kleberbeschichtete Schrumpfschläuche oder witterungsbeständiges Klebeband und sorgen Sie dafür, dass die Stecker mit einer ordnungsgemäßen Zugentlastung montiert werden, um Kabelermüdung zu vermeiden.
