Fitting EK Water Blocks Messing Nickel Silber 33mm

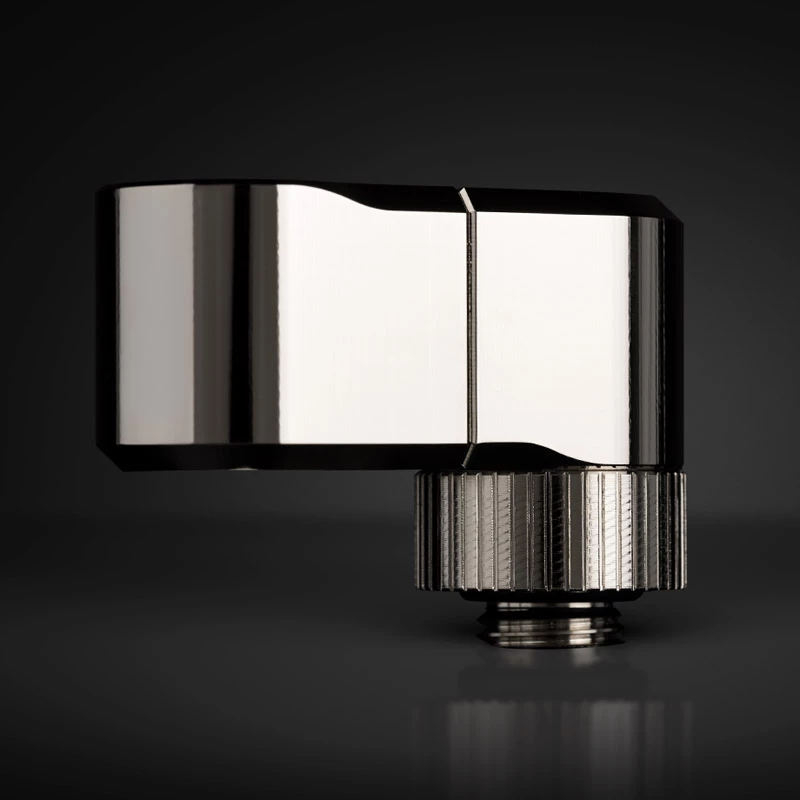

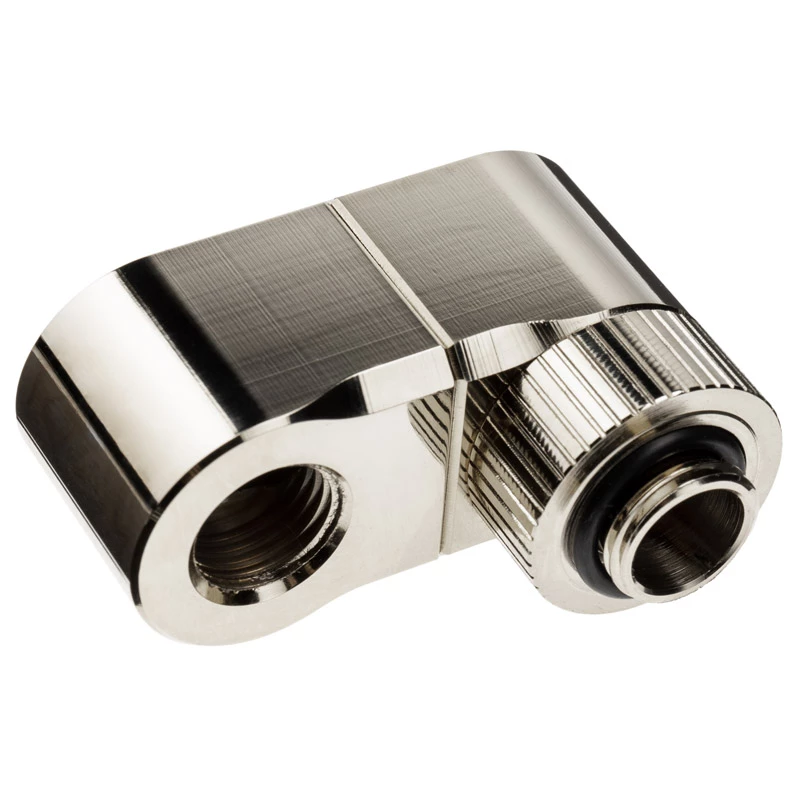

EK-Quantum Torque Double Rotary Offset 28 - Nickel ist ein zweigelenkiger, drehbarer Adapter mit Außen- und Innengewinde, der für flüssigkeitsgekühlte PC-Systeme entwickelt wurde. Dieser aus vernickeltem Messing gefertigte und mit NBR-O-Ringen abgedichtete 28-mm-Offset-Fitting ermöglicht die präzise Ausrichtung von Rohrleitungen an den Anschlüssen von Verteilerplatten und wird üblicherweise verwendet, um Hartrohre korrekt zu GPU- und CPU-Wasserkühlern zu führen. Das Design passt zur EK-Quantum Torque-Familie und ersetzt mehrere ältere Teile, indem es Offset-, Dreh- und Verlängerungsfunktionen in einem einzigen kompakten Fitting vereint.

Vorteile

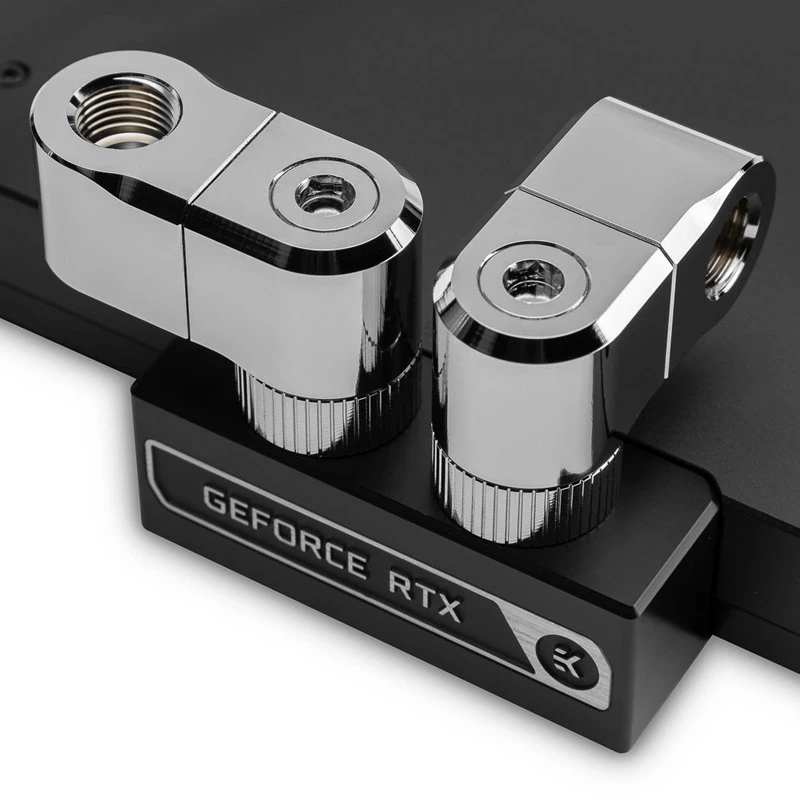

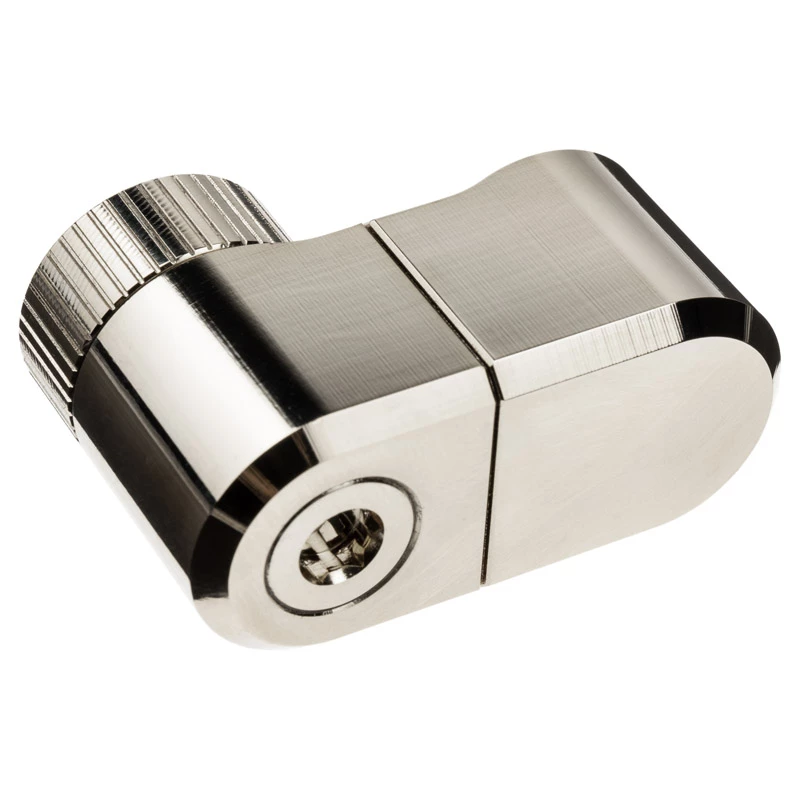

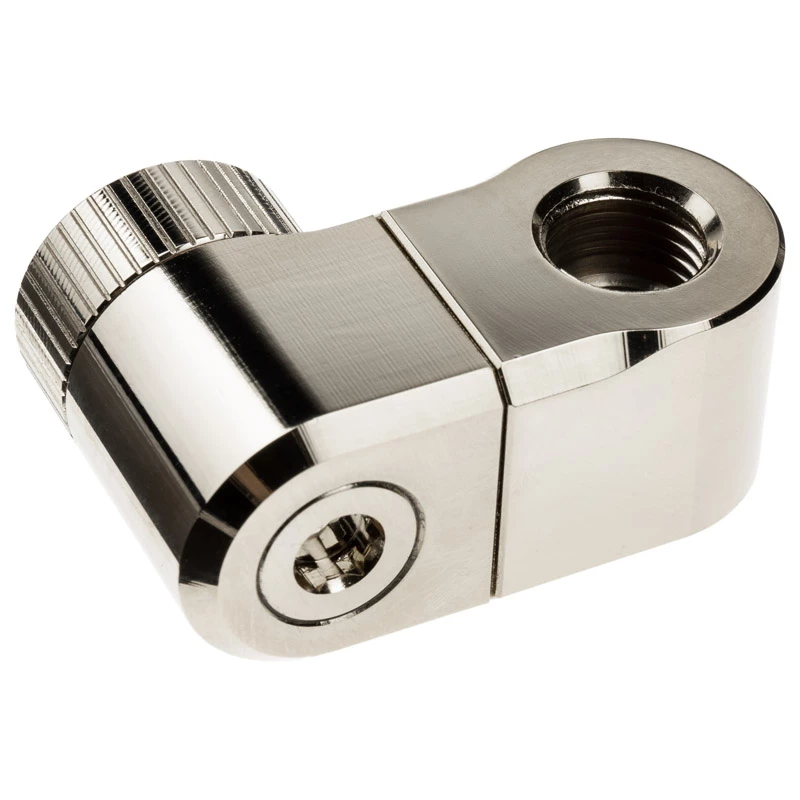

Der Fitting integriert zwei separate Drehgelenke, einschließlich eines zentralen rotierenden Elements, das sowohl eine Versatz- als auch eine Winkeleinstellung mit fühlbaren Rastpunkten alle 45 Grad für eine wiederholbare Positionierung ermöglicht. Hergestellt aus CNC-gefrästem vernickeltem Messing und mit hochwertigen NBR-O-Ringen abgedichtet, kann er von oben mit einem Inbusschlüssel festgezogen werden, wenn die Rändelung unzugänglich ist. Seine Abmessungen und die EK-Matrix7-Kompatibilität machen ihn geeignet zur Ausrichtung von Vector² GPU-Wasserkühlern und anderen Komponenten, um parallele, gerade Rohrverläufe in eine Verteilerplatte zu erreichen.

Geeignet für

• Ausrichtung von Hartrohren an Verteilerplattenanschlüssen von GPU- und CPU-Wasserkühlern
• Versatz von parallelen oder senkrechten Rohrverläufen in benutzerdefinierten Flüssigkeitskühlkreisläufen
• Ersatz mehrerer Winkeladapter und kurzer Verlängerungen durch einen einzigen Fitting

Wichtige Spezifikationen

• Material: Vernickeltes CNC-gefrästes Messing
• Abdichtung: NBR-O-Ringe
• Offset-Größe: 28 mm
• Gewinde: Außen- und Innengewindeanschluss (G1/4"-Standardschnittstelle)
• Höhe (Produktdaten): 33 mm
• Oberfläche: Nickel / Silberoptik
• Kompatibilität: Entwickelt nach EK-Matrix7-Standard; passt zur Ästhetik der EK-Quantum Torque-Serie

Anwendung

Installieren Sie die Außen- und Innengewindeenden in die entsprechenden Anschlüsse an Wasserkühlern oder Verteilerplatten, ziehen Sie sie zunächst handfest an und verwenden Sie dann einen Schraubenschlüssel oder Inbusschlüssel, um den Fitting zu sichern. Verwenden Sie das zentrale rotierende Element und die beiden Drehgelenke, um die Rohre nach Bedarf zu versetzen und zu winkeln; fühlbare Rastpunkte treten alle 45 Grad für vorhersehbare Anschläge auf, aber Sie können auch in jedem beliebigen Winkel dazwischen anhalten. Wenn die Rändelung unzugänglich ist, verwenden Sie einen Inbusschlüssel am oberen Angriffspunkt, um den Fitting sicher festzuziehen.

Empfehlungen

Planen Sie beim Verlegen von Hartrohren von GPU- oder CPU-Wasserkühlern zu einer Verteilerplatte die Rohrverläufe und testen Sie die Ausrichtung des Fittings vor dem endgültigen Festziehen, um eine Belastung der Rohre oder Anschlüsse zu vermeiden. Stellen Sie sicher, dass die O-Ringe korrekt sitzen, und prüfen Sie nach dem Befüllen des Kreislaufs auf Undichtigkeiten.
