Anschlussstück für Computerkühlsystem ek water blocks — Messing satinierter Stahl/Titan-Finish 20,8 mm Höhe 16,5 mm Durchmesser

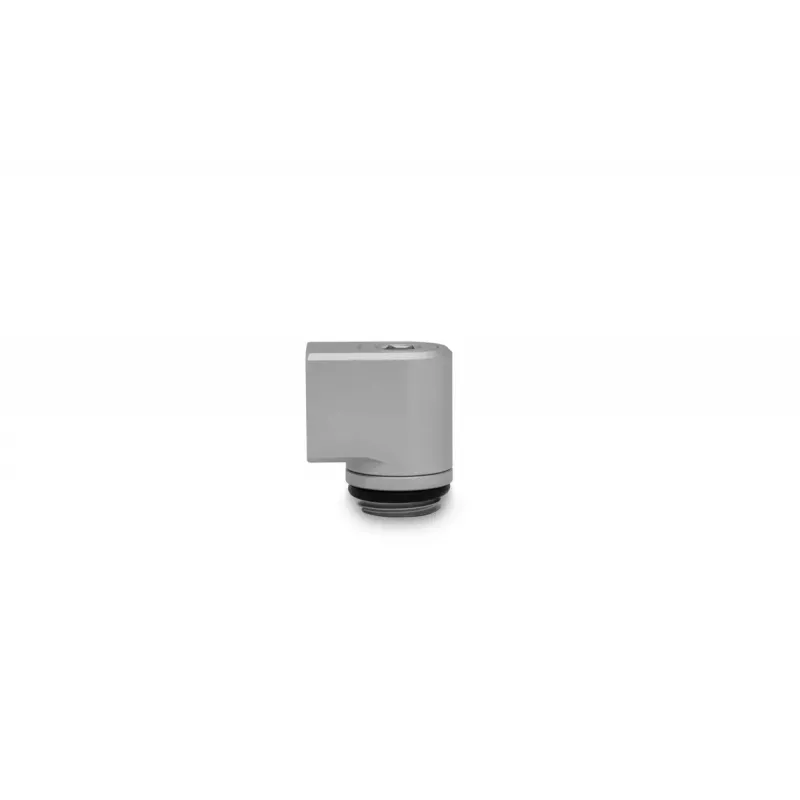

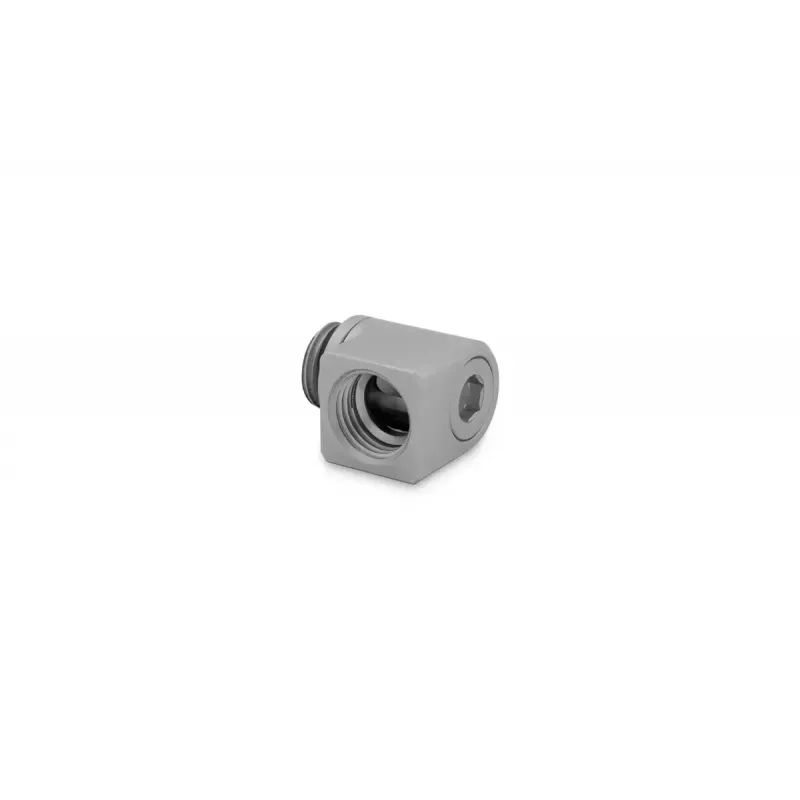

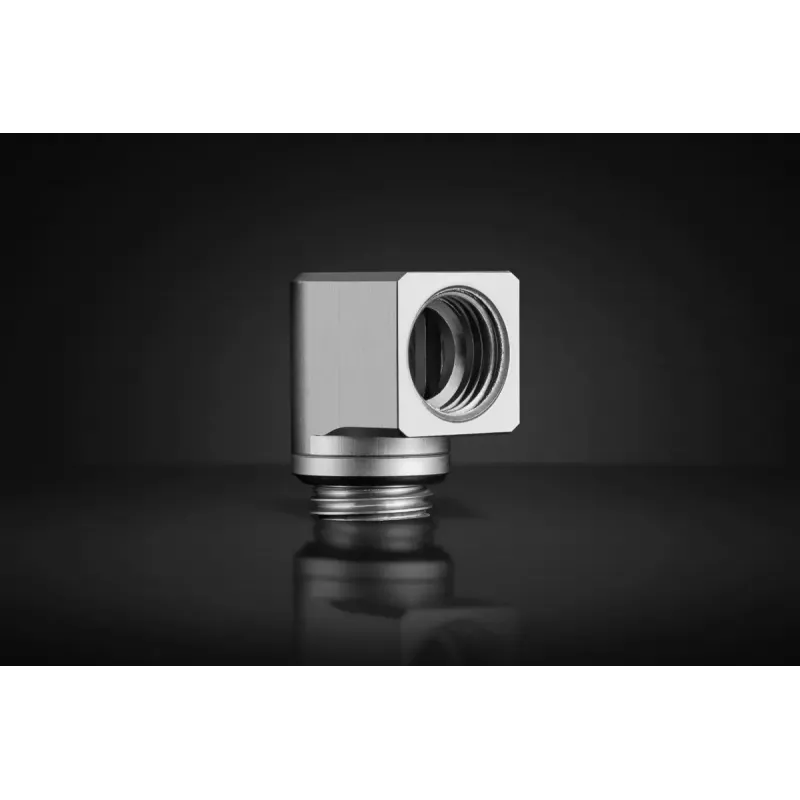

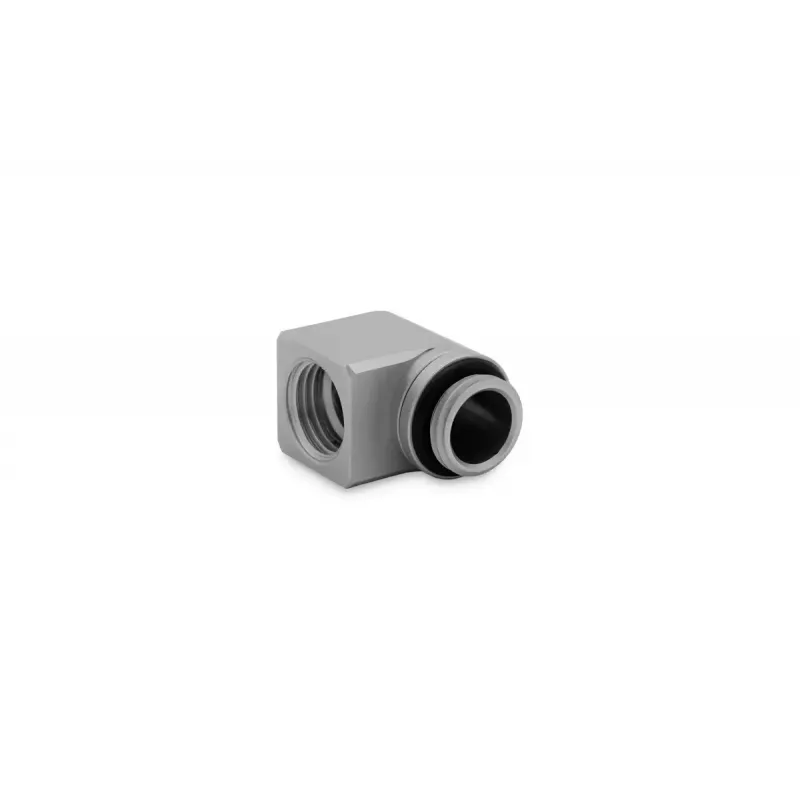

Der EK-Quantum Torque Micro Rotary 90° Adapteranschluss ist ein kompakter Messing-Drehanschluss für PC-Flüssigkeitskühlkreisläufe, ausgeführt in satiniertem Silber/Titan. Mit einer installierten Gesamthöhe von etwa 21 mm (in den Produktdaten mit 20,8 mm angegeben) und einem Basisdurchmesser von 16,5 mm bietet er einen vollständig drehbaren G1/4"-Innengewindeauslass, der eine 90°-Umlenkung auf minimalem Raum ermöglicht. Das Anschlussstück ist CNC-gefräst aus massivem Messing, montiert mit Gummi-O-Ringen und auf den Innenflächen unlackiert, um potenzielle Verunreinigungen im Kreislauf zu reduzieren. Es ist kompatibel mit EK-Quantum Torque STC-, HDC- und Micro HDP-Anschlüssen.

Vorteile

Das Micro-Drehdesign reduziert die Einbauhöhe im Vergleich zu Standard-Torque-90°-Drehgelenken um etwa 10 mm und ermöglicht Biegungen bei beengten Platzverhältnissen. Präzise CNC-Bearbeitung und Satin-Finish sorgen für ein einheitliches Erscheinungsbild und eine langlebige, korrosionsbeständige Messingkonstruktion. Die dauerhaft montierte Zweikomponentenkonstruktion mit O-Ring-Dichtungen gewährleistet einen lecksicheren Betrieb, während das Drehgelenk eine präzise Richtungsausrichtung des G1/4"-Innengewindeanschlusses erlaubt.

Geeignet für

• Kompakte PC-Builds mit beengten Platzverhältnissen bei Schläuchen oder Komponenten
• Individuelle Wasserkühlkreisläufe mit G1/4"-Gewindeanschlüssen
• Anschlüsse an Komponenten der EK-Quantum Torque-Serie (STC, HDC, Micro HDP)

Wichtige technische Daten

• Hersteller: ek water blocks
• Modell / MPN: 3831109849699
• Material: CNC-gefrästes massives Messing
• Finish: Satin-Silber / Titan (außen), Innenflächen unlackiert
• Gewinde: Außengewinde G1/4" (zur Montage im Anschluss), drehbarer Innengewindeauslass G1/4"
• Gesamthöhe (installiert): ~20,8–21 mm
• Basisdurchmesser: 16,5 mm
• Mittellinienhöhe des Innengewindeanschlusses über der Montagefläche: 12,5 mm

Anwendung

Schrauben Sie das G1/4"-Außengewinde in die gewünschte Komponente oder den Anschluss und verwenden Sie bei Bedarf eine geeignete Gewindedichtung entsprechend Ihrem Build. Sichern Sie das Anschlussstück an der Basis mit einem 6-mm-Innensechskantschlüssel durch die Öffnung in der Oberseite; nach dem Festziehen bleibt der äußere Körper frei drehbar, sodass Sie den G1/4"-Innengewindeanschluss in die gewünschte senkrechte Richtung ausrichten können. EK empfiehlt die Verwendung des EK-Loop Multi Allen Key zur einfachen Installation. Stellen Sie sicher, dass die O-Ringe korrekt sitzen, und prüfen Sie nach dem Befüllen des Kreislaufs auf Undichtigkeiten.

Empfehlungen

Verwenden Sie das Anschlussstück in Verbindung mit Komponenten der EK-Quantum Torque-Serie, um die Kompatibilität sicherzustellen. Vermeiden Sie Lackierungen oder Veränderungen an den Innenflächen und ziehen Sie die Basis mit dem korrekten 6-mm-Innensechskantschlüssel fest, um Beschädigungen der Dichtflächen zu vermeiden.
