Water block EK Water Blocks Kupfer Nickel

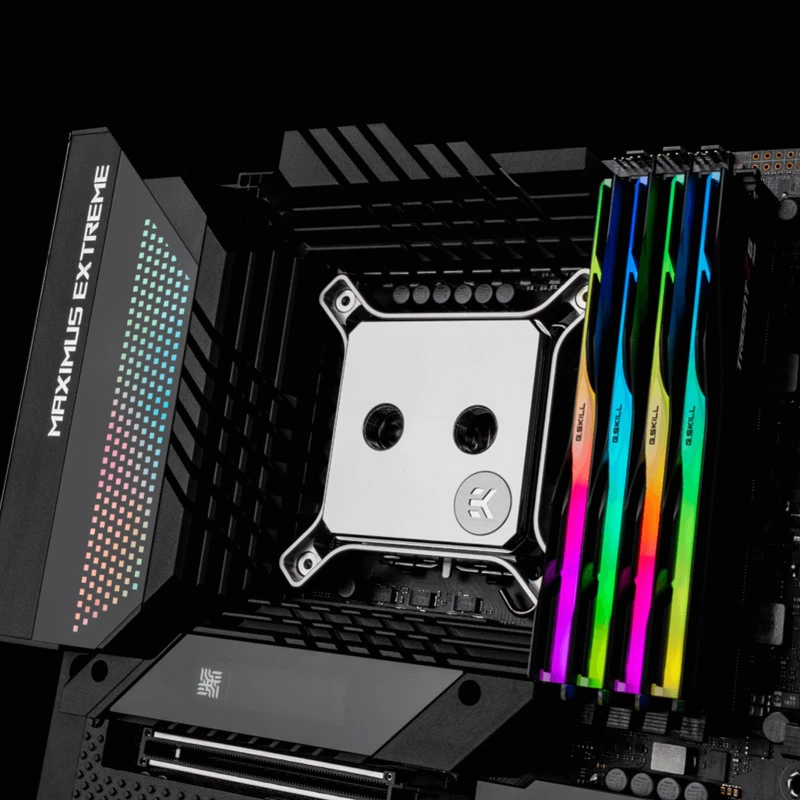

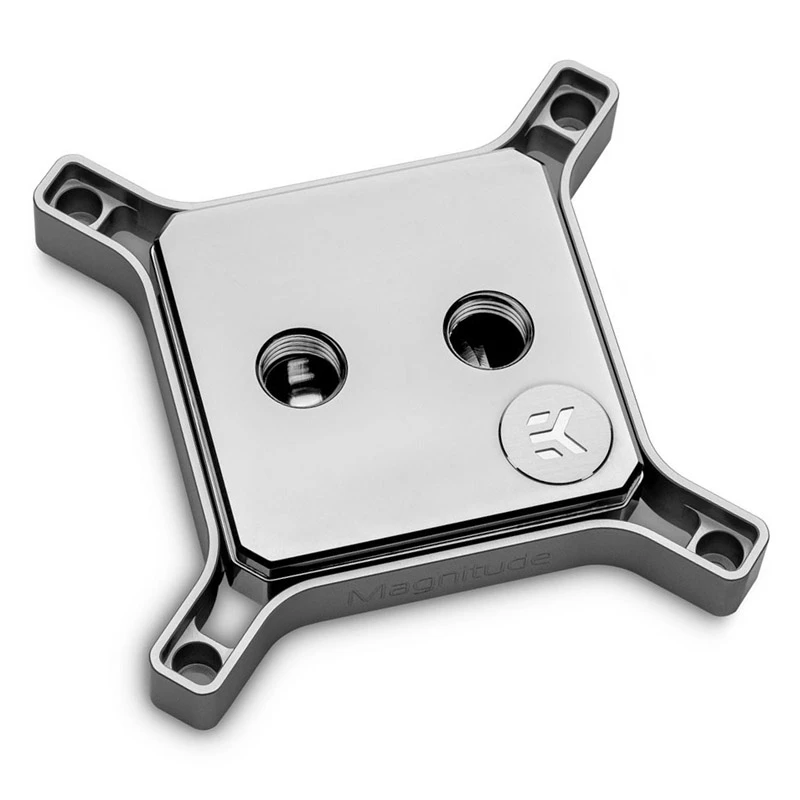

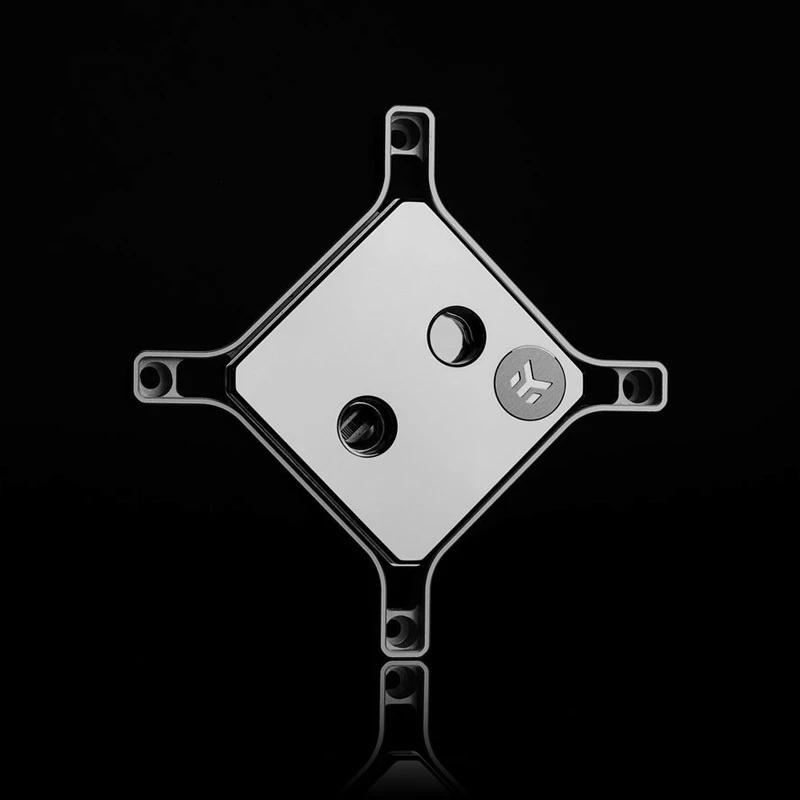

Der EK-Quantum Magnitude 1700 ist ein maßgeschneiderter CPU-Wasserkühler von EK Water Blocks, entwickelt für Intel® Core-Prozessoren der 12. Generation (Sockel 1700). Er kombiniert eine vernickelte Kupferbodenplatte mit einer vernickelten Messingabdeckung und einem CNC-gefrästen Messingeinsatz, um eine hohe Wärmeübertragung bei geringem Durchflusswiderstand zu erreichen. Die vergrößerte Lamellenanordnung und die 0,40 mm Mikrokanäle mit 0,26 mm Mikrolamellen des Kühlers erhöhen die Kühlfläche und behalten gleichzeitig eine kompakte Grundfläche bei, die mit Mainboards mit kleinem Formfaktor kompatibel ist. Die für Sockel 1700 spezifische Einsatz- und Bodenplattengeometrie leitet den Kühlmittelfluss gleichmäßig über den CPU-Die, und der Einsatz ist umkehrbar, um eine einfachere Schlauchverlegung zu ermöglichen.

Vorteile

Der Magnitude 1700 bietet eine Kombination aus optimierter Strömungsverteilung, vergrößerter Lamellenoberfläche (ca. 50 % größer im Vergleich zu früheren Generationen) und präziser CNC-Bearbeitung jeder Komponente aus Vollmaterial für gleichbleibende Verarbeitungsqualität. Sein umkehrbarer Messingeinsatz ermöglicht den Tausch von Einlass und Auslass für flexible Schlauchlayouts. Austauschbare ästhetische Rahmen (separat erhältlich) und ein dreidimensionaler X-förmiger Montagemechanismus bieten eine sichere Befestigung und Kompatibilität mit verschiedenen Anschlüssen und optischen Stilen. Die mitgelieferte vernickelte Kupferbodenplatte und die Mikrokanalgeometrie maximieren die Wärmeübertragung und minimieren gleichzeitig den Durchflusswiderstand.

Geeignet für

• Individuelle flüssigkeitsgekühlte Desktop-PCs mit Intel-CPUs der 12. Generation (Sockel 1700)
• Hochleistungs-Gaming- und Workstation-Systeme, die eine effiziente CPU-Kühlung erfordern
• Kompakte Builds (mITX/mATX), bei denen eine geringe Grundfläche und ein geringer Durchflusswiderstand wichtig sind

Technische Daten

• Kompatibilität: Intel® Sockel 1700 (12. Generation Core)

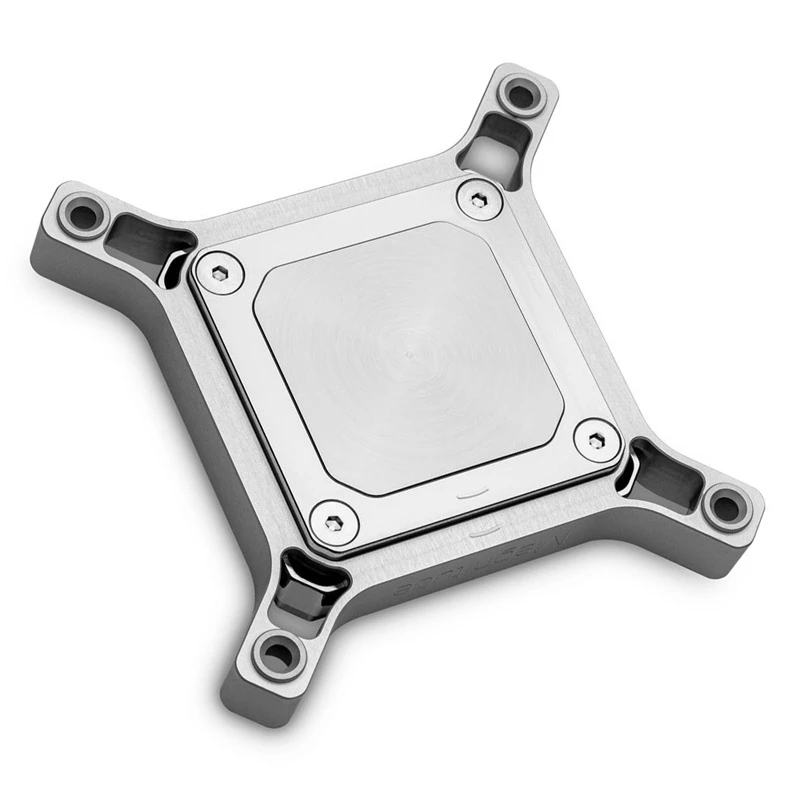

• Bodenplattenmaterial: Vernickeltes Kupfer
• Abdeckungs- und Einsatzmaterial: Vernickeltes CNC-gefrästes Messing
• Mikrokanalbreite: 0,40 mm
• Mikrolamellendicke: 0,26 mm
• Lieferumfang: Wasserkühler, Montagemechanismus mit Federn/Schrauben/Unterlegscheiben, vorinstallierte serienmäßige Düsenplatte (0,6C), Thermal Grizzly Hydronaut (1,0 g)

Verwendung

Montieren Sie den Montagemechanismus gemäß der mitgelieferten Hardware und den Montageanweisungen von EK für Sockel 1700 auf dem Mainboard. Tragen Sie die mitgelieferte Thermal Grizzly Hydronaut Wärmeleitpaste auf die CPU-IHS auf, setzen Sie den EK-Quantum Magnitude 1700 so auf, dass die Bodenplatte die CPU berührt, und befestigen Sie den Kühler mit den mitgelieferten Federn, Schrauben und Unterlegscheiben mit dem empfohlenen Anpressdruck. Drehen Sie bei Bedarf den Messingeinsatz um 180°, um die Einlass- und Auslassanschlüsse für die bevorzugte Schlauchverlegung zu ändern. Schließen Sie Schläuche und Anschlüsse an, die mit den EK-Quantum Torque oder anderen passenden Anschlüssen kompatibel sind, und führen Sie dann eine Druckprüfung durch und befüllen Sie den Kreislauf gemäß den Standardverfahren für Flüssigkeitskühlung.

Empfehlungen

Verwenden Sie die serienmäßige Düsenplatte für allgemeine Kühleinstellungen; erwägen Sie den Test alternativer Düsenplatten oder die Feinabstimmung der Durchflussraten für eine optimale Leistung. Ersetzen oder rüsten Sie austauschbare Rahmen separat auf, wenn Sie spezielle Ästhetik oder D-RGB-Diffusion benötigen. Stellen Sie nach der Installation eine Dichtheitsprüfung sicher und verwenden Sie korrosionshemmendes Kühlmittel, das mit vernickelten Kupfer- und Messingkomponenten kompatibel ist.
