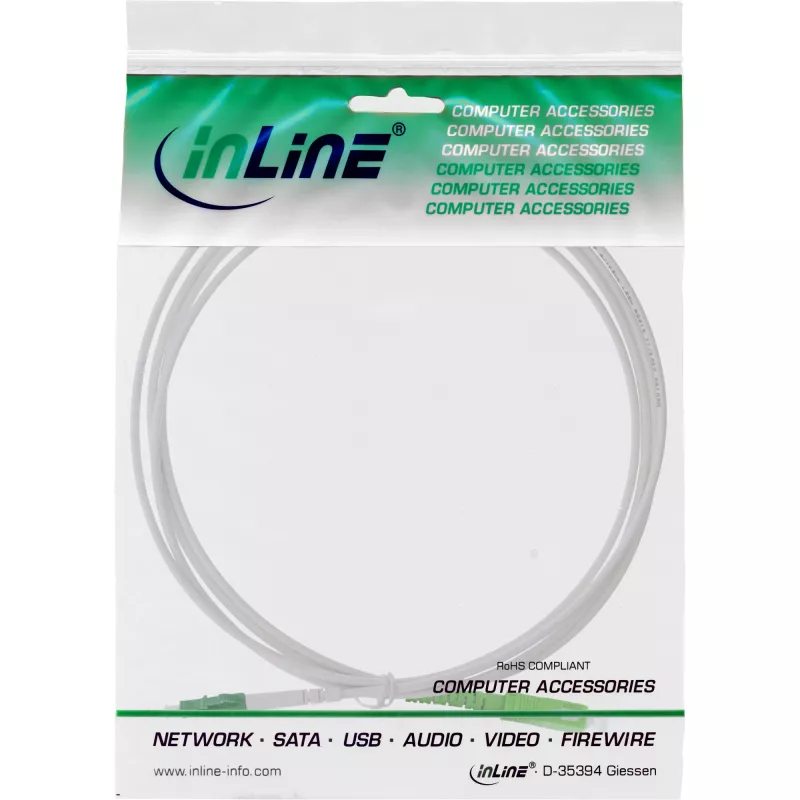

Fiber optic simplex cable InLine LC/APC (8°) to SC/APC (8°) OS2 9/125µm FTTH 30 m

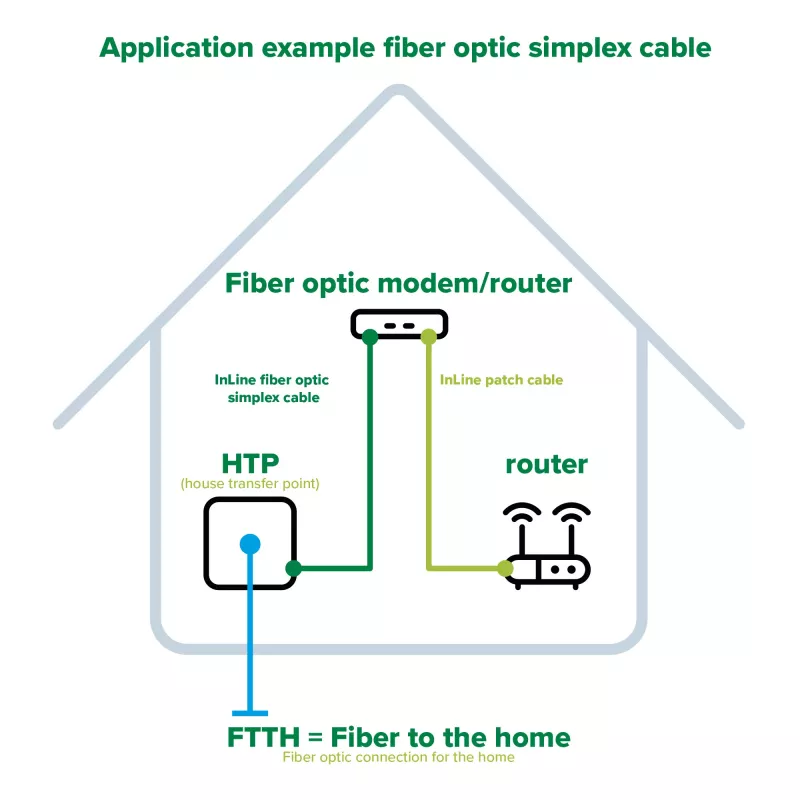

Das InLine Glasfaser-Simplexkabel LC/APC (8°) auf SC/APC (8°) OS2 9/125 µm, 30 m, ist ein Singlemode-Patchkabel für FTTH-Installationen und den Innen-/Außeneinsatz. Das Kabel verfügt über eine OS2 9/125 µm Faser mit APC 8° polierten Steckverbindern an beiden Enden (LC auf SC) und eine 3,0 mm gepanzerte Konstruktion mit einem halogenfreien Außenmantel (LSZH). Es dient zur Verbindung von Hausübergabepunkt, ONT oder Modem, Netzwerkgeräten und Glasfaserverteilern, wo zuverlässige abgewinkelte APC-Verbindungen und geringe Einfügedämpfung erforderlich sind.

Vorteile

Der gepanzerte 3,0 mm Kabelmantel und ein Edelstahl-Spiralrohr bieten mechanischen Schutz und verbesserte Haltbarkeit im Vergleich zu dünnen vorinstallierten Kabeln. APC 8° polierte Steckverbinder reduzieren Rückreflexionen und erfüllen die typischen optischen Leistungserwartungen von FTTH mit geringer Einfügedämpfung und hoher Rückflussdämpfung. Der weiße neutrale Mantel ermöglicht eine unauffällige Installation in Wohnbereichen, und das LSZH-Material reduziert gefährliche Emissionen im Brandfall. Ein Prüfbericht für Einfügedämpfung und Rückflussdämpfung wird zur Qualitätsüberprüfung mitgeliefert.

Geeignet für

• Anschluss des FTTH-Endpunkts an ONT oder Glasfasermodem
• Patchen zwischen Netzwerkgeräten und Glasfaserverteilern
• Innen- oder geschützte Außenverlegung, wo ein schlankes, gepanzertes Singlemode-Kabel erforderlich ist
• Installationen, die APC-Winkelsteckverbinder zur Minimierung von Rückreflexionen erfordern

Wichtige Spezifikationen

• Fasertyp: OS2 Singlemode, 9/125 µm
• Länge: 30 m
• Steckverbinder: LC/APC (8°) Stecker auf SC/APC (8°) Stecker
• Steckerpolitur: APC 8°
• Kabelaußendurchmesser: ca. 3,0 mm ±0,2 mm (gepanzert)
• Mantelmaterial: Low Smoke Zero Halogen (LSZH), weiß
• Panzerung: flexibles Edelstahl-Spiralrohr zur mechanischen Verstärkung
• Leistung: typische Einfügedämpfung <0,20 dB, maximale Einfügedämpfung <0,30 dB, Rückflussdämpfung >60 dB
• Normenkonformität: Flammen- und Emissionsnormen für LSZH und Glasfasersteckverbinder-Schnittstellen
• Betriebstemperaturbereich: -40 °C bis +85 °C

Verwendung

Verlegen Sie das Kabel vom FTTH-Eingangspunkt oder Verteiler zum ONT, Modem oder Netzwerkgerät und vermeiden Sie enge Biegungen und scharfe Kanten. Stecken Sie den LC/APC-Stecker in den entsprechenden LC/APC-Port und den SC/APC-Stecker in den SC/APC-Port, bis die Stecker einrasten. Überprüfen Sie die Ausrichtung der APC-Stecker, um einen korrekten Sitz und minimale Rückreflexion sicherzustellen. Überprüfen Sie nach der Installation die optische Leistung mit verfügbaren Testgeräten oder sehen Sie den mitgelieferten Prüfbericht ein, um zu bestätigen, dass Einfügedämpfung und Rückflussdämpfung den Erwartungen entsprechen.

Empfehlungen

Vermeiden Sie es, das Kabel unter dem vom Hersteller angegebenen minimalen Biegeradius zu biegen, schützen Sie die Steckerendflächen bis zum endgültigen Anschluss mit Kappen vor Staub und behandeln Sie das gepanzerte Kabel vorsichtig, um übermäßige Verformungen zu vermeiden. Verwenden Sie einen zertifizierten Glasfaserreiniger und befolgen Sie die üblichen Sicherheitspraktiken für Glasfasern beim Anschließen oder Inspizieren von Endflächen.
