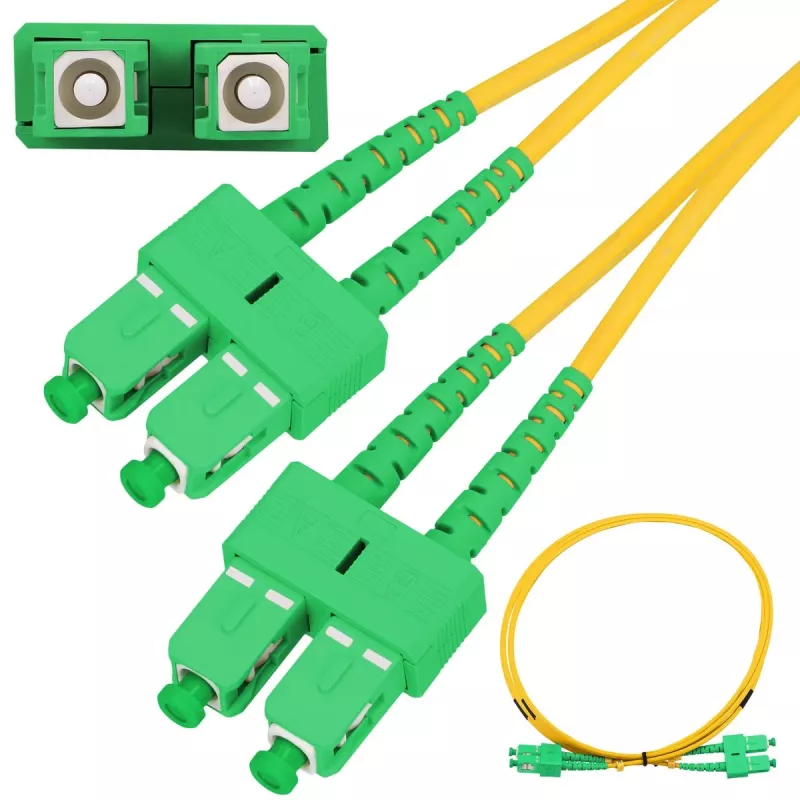

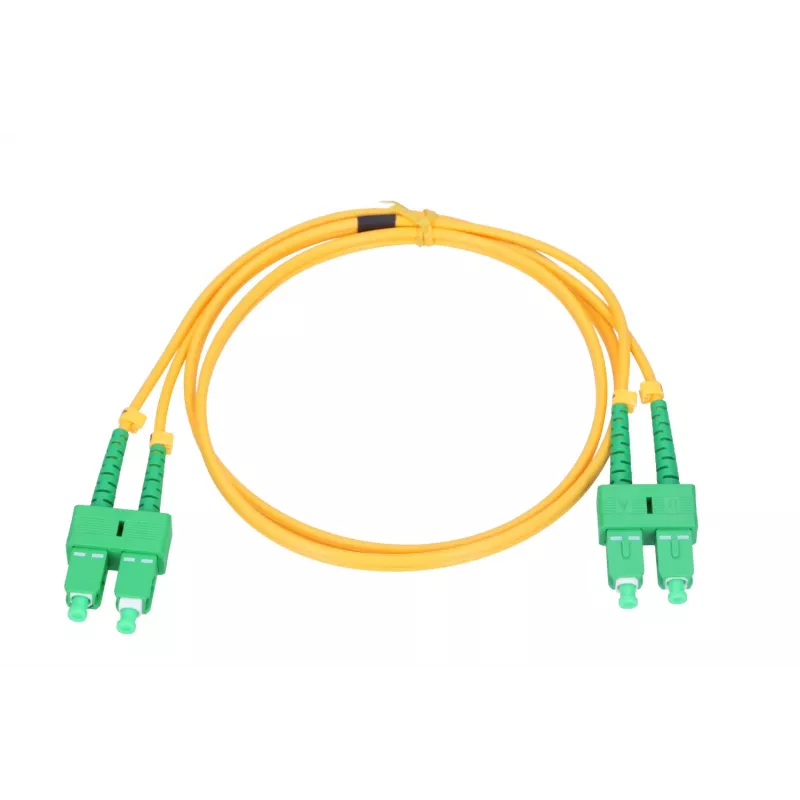

Extralink SC/APC - SC/APC Duplex Singlemode Patchkabel G.657A1 3mm 3m

Extralink SC/APC - SC/APC Duplex Singlemode Patchkabel G.657A1 3mm 3m ist ein 3 Meter langes Duplex-Singlemode-Glasfaser-Patchkabel mit SC/APC-Steckern an beiden Enden. Das Kabel verwendet eine G.657.A1 biegeunempfindliche Faser in einem 3 mm FTTH-Mantel und bietet eine zuverlässige bidirektionale optische Verbindung für FTTH-Installationen, Patchpanels und Geräteverbindungen, die SC/APC-Abschlüsse erfordern.

Vorteile

Dieses Patchkabel kombiniert SC/APC-Abschlüsse mit G.657.A1-Singlemode-Faser, um die Biegeempfindlichkeit zu reduzieren und die Einfügedämpfung in beengten Verlegewegen zu minimieren. Der 3 mm PVC-Außenmantel bietet mechanischen Schutz und einfache Handhabung bei der Installation. Die Duplex-Ausführung gewährleistet gleichzeitige Sende- und Empfangskanäle über eine einzige Kabelbaugruppe, was die Verkabelung vereinfacht und eine konsistente Polarität in aktiven Geräteverbindungen aufrechterhält.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen OLT und ONU/ONT-Geräten
• Verbindungen in optischen Patchpanels und Verteilerschränken
• Direkte Geräteverbindungen für Switches, Medienkonverter und Transceiver mit SC/APC-Ports
• Kurzstrecken-Backbone- oder Horizontalverbindungen innerhalb von Gebäuden, bei denen SC/APC-Abschlüsse erforderlich sind

Technische Spezifikationen

• Fasertyp: Singlemode biegeunempfindlich G.657.A1
• Steckertyp: SC/APC auf SC/APC Duplex
• Kabeldurchmesser: 3 mm
• Kabelmantelmaterial: PVC (FTTH-ähnlicher Außenmantel)
• Länge: 3 Meter
• Polarität: Duplex (TX/RX-Paar)
• Anwendung: Externer Abschluss für optische Geräte und Patchpanels

Verwendung

Verlegen Sie das Patchkabel entlang des geplanten Kabelwegs und vermeiden Sie scharfe Biegungen und enge Radien; die G.657.A1-Faser verträgt engere Biegungen als Standard-Singlemode-Fasern, aber sanfte Kurven verbessern die Langzeitleistung. Stecken Sie die SC/APC-Stecker in die entsprechenden SC/APC-Adapter oder -Buchsen, bis sie einrasten oder fest sitzen, und achten Sie auf die korrekte Duplex-Polarität für Sende- und Empfangskanäle. Bei Installationen in Patchpanels sichern Sie die überschüssige Länge mit einem geeigneten Kabelmanagement, um Zugbelastungen auf die Stecker zu vermeiden.

Empfehlungen

Überprüfen Sie die Steckerstirnflächen vor dem Verbinden und reinigen Sie sie bei Bedarf mit Glasfaser-Reinigungswerkzeugen. Vermeiden Sie Biegungen unterhalb des empfohlenen Radius und verhindern Sie Zugbelastungen auf das Kabel. Lagern und handhaben Sie das Patchkabel, um die Steckerstifte vor Verschmutzung oder mechanischen Schäden zu schützen.
