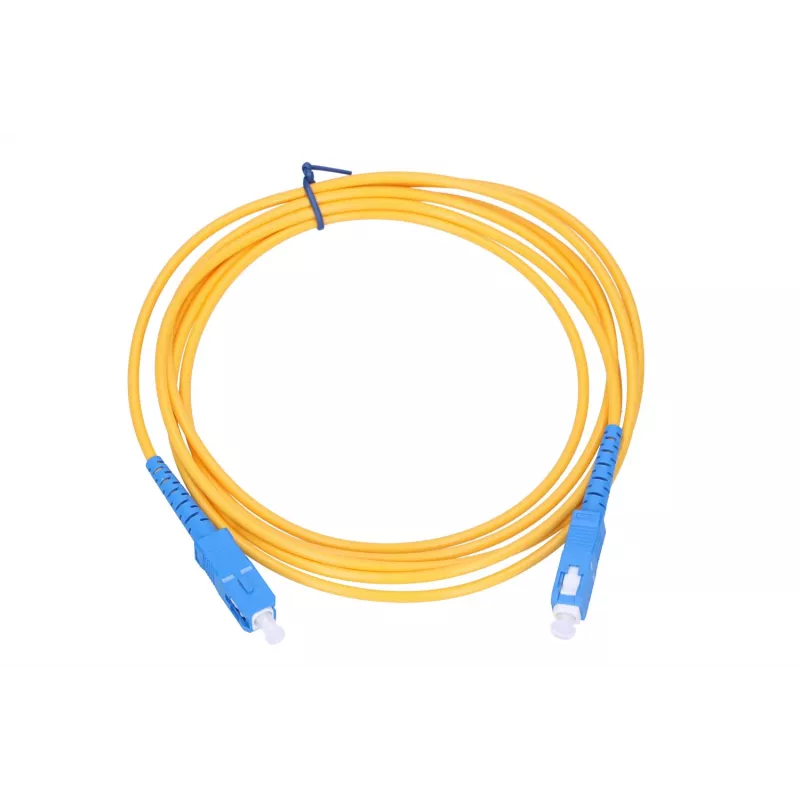

Extralink Patchkabel SC/UPC–SC/UPC Singlemode Simplex G.657.A1 FTTH 3mm, 3 m

Extralink Patchkabel SC/UPC–SC/UPC Singlemode Simplex G.657.A1 FTTH 3mm, 3 m ist ein Singlemode-Glasfaser-Jumper, der an beiden Enden mit SC/UPC-Steckern abgeschlossen ist. Das Kabel verwendet eine G.657.A1-Faser mit einem 3-mm-Mantel, der für FTTH- und Innenrauminstallationen ausgelegt ist, die eine geringe Biegeempfindlichkeit und eine stabile Singlemode-Übertragung über kurze Entfernungen erfordern. Mit einer Länge von 3 Metern und Simplex-Ausführung verbindet dieses Patchkabel Geräte mit SC-Ports, wie Medienkonverter, Switches, optische Leitungsabschlüsse (OLT) und optische Netzwerkeinheiten (ONU/ONT), oder verbindet Module innerhalb von Verteilerschränken.

Vorteile

Die G.657.A1-Faserspezifikation gewährleistet eine verbesserte Biegeleistung im Vergleich zu Standard-Singlemode-Fasern und reduziert Signalverluste an engen Führungspunkten. SC/UPC-Abschlüsse bieten eine geringe Rückreflexion und eine zuverlässige mechanische Kopplung für passive und aktive optische Geräte. Der 3-mm-Mantel sorgt für ein ausgewogenes Verhältnis zwischen Flexibilität und Strapazierfähigkeit bei Innenverkabelung und Patchpanel-Einsatz. Das Simplex-Design vereinfacht Einzelfaserverbindungen, bei denen getrennte Sende- und Empfangspfade über gepaarte Stecker oder separate Patchkabel verwaltet werden.

Geeignet für

• FTTH-Teilnehmeranschluss- und Hausverkabelung, bei denen ein geringer Biegeradius erforderlich ist
• Anschluss von OLT, ONU/ONT, Medienkonvertern und Switches mit SC-Ports
• Patchpanels und Glasfaserverteilerschränke in Telekommunikations- oder Rechenzentren
• Kurze Innenraumverbindungen zwischen optischen Transceivern und Modulen

Technische Daten

• Fasertyp: Singlemode G.657.A1
• Steckertypen: SC/UPC auf SC/UPC, Simplex
• Kabelmanteldurchmesser: 3 mm
• Kabellänge: 3 m
• Politurtyp: UPC (Ultra Physical Contact) für geringe Reflexion
• Anwendungen: FTTH, Innenraum-Patchung, Geräteverbindungen

Anwendung

Verlegen Sie das Patchkabel entlang der geplanten Kabelwege und vermeiden Sie scharfe Biegungen und mechanische Belastungen. Stecken Sie jeden SC-Stecker ein, bis er im Gerät oder Panel-Adapter einrastet; stellen Sie sicher, dass die Stecker vor dem Einstecken sauber sind, um Verschmutzung und Signalverschlechterung zu vermeiden. Verwenden Sie bei Simplex-Verbindungen separate Patchkabel oder gepaarte Stecker für Sende- und Empfangskanäle, je nach Gerätevorgabe. Wenn das Kabel nicht aktiv genutzt wird, schützen Sie die Steckerendflächen mit Staubkappen.

Empfehlungen

Reinigen Sie die Steckerendflächen vor der Installation mit einem geeigneten Faserreinigungswerkzeug. Halten Sie die Biegeradien innerhalb der spezifizierten Grenzen der Faser ein und befestigen Sie das Kabel mit schonenden Befestigungsmethoden, um Mikrobiegungen zu vermeiden. Überprüfen Sie bei permanenten Installationen die optische Dämpfung nach der Konfektionierung mit einem Leistungsmessgerät oder OTDR, um die Verbindungsleistung zu bestätigen.
