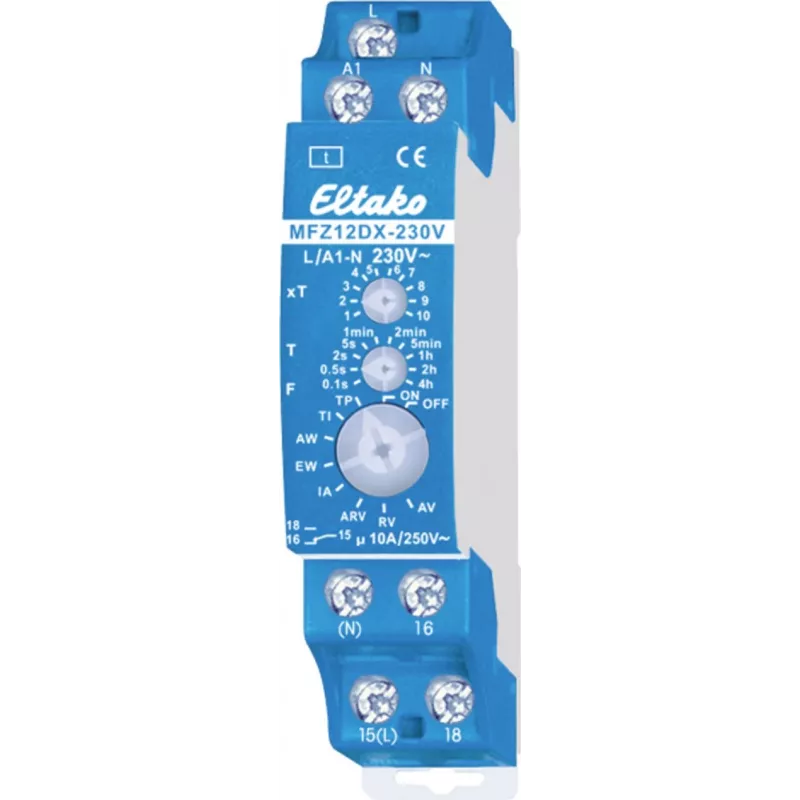

Eltako MFZ12DX-230V Multifunktions-Zeitrelais 230 V AC 10 Funktionen 0,1 s - 4 h DIN-Schiene 23001007

Anders als herkömmliche Zeitrelais, die Sie auf eine einzige Funktion festlegen, vereint das Eltako MFZ12DX-230V zehn wählbare Zeitmodi in einem einzigen DIN-Schienenmodul. Von flüchtigen 0,1-Sekunden-Impulsen bis zu Vier-Stunden-Verzögerungen passt es sich an Schaltschränke, Treppenhausbeleuchtung, Lüftung und industrielle Ablaufsteuerungen an, ohne dass Hardware ausgetauscht werden muss. Der potentialfreie Wechselkontakt bewältigt ohmsche Lasten bis 10 A, während die breite 230-V-AC-Spule 50- oder 60-Hz-Netze direkt akzeptiert.

Highlights

• 10 wählbare Funktionen: Einschaltverzögerung, Ausschaltverzögerung, Impuls, Blinker und mehr
• Breiter Zeitbereich: 0,1 s bis 14.400 s (4 h) über Frontwähler
• 1 Wechselkontakt (SPDT) mit AgSnO2-Kontakten für lange Lebensdauer
• 10 A / 250 V AC Schaltleistung, 100 mW Mindestlast
• Kompaktes 1 TE (18 mm) DIN-Schienengehäuse, Schraubklemmen
• IP20 Schutz, -20 °C bis +50 °C Betriebstemperatur

Im täglichen Einsatz

Stellen Sie die Funktion und Zeit mit den klar markierten Drehwählern ein und beobachten Sie die LED, die den Relaiszustand anzeigt. Die Standby-Leistungsaufnahme beträgt nur 0,8 W und steigt im aktiven Zustand auf etwa 4 W. Das Relais ist für Schaltschränke konzipiert, in denen der Platz knapp, aber die Zuverlässigkeit nicht verhandelbar ist: Das Kontaktmaterial ist verschweißungsfest und die mechanische Lebensdauer erreicht 10 Millionen Schaltspiele. Für Maschinenbauer und Elektriker bedeutet das MFZ12DX-230V, dass ein Lagerartikel viele Zeitsteuerungsaufgaben abdeckt.

Technische Daten

• Produkttyp: Multifunktions-Zeitrelais
• Betriebsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Zeitbereich: 0,1 s – 14.400 s (4 h)
• Anzahl der Funktionen: 10
• Ausgang: 1 Wechselkontakt (SPDT), potentialfrei
• Kontaktmaterial: AgSnO2
• Schaltleistung (ohmsch): 10 A / 250 V AC
• Minimale Schaltleistung: 100 mW
• Montage: DIN-Schiene (1 TE / 18 mm Breite)
• Anschluss: Schraubklemmen
• Leistungsaufnahme: Standby ca. 0,8 W, aktiv ca. 4 W
• Schutzart: IP20
• Betriebstemperatur: -20 °C bis +50 °C
• Lagertemperatur: -25 °C bis +70 °C
• Elektrische Lebensdauer (ohmsch): ca. 100.000 Schaltspiele
• Mechanische Lebensdauer: ca. 10.000.000 Schaltspiele
• Isolationsspannung: 2000 V AC
• LED-Anzeige: Ja

Abschließende Bemerkung

Ein Modul, zehn Zeitfunktionen und ein Kontakt, der echte Lasten bewältigt – das MFZ12DX-230V ist die pragmatische Wahl für Zeitsteuerungsaufgaben im Schaltschrank.
