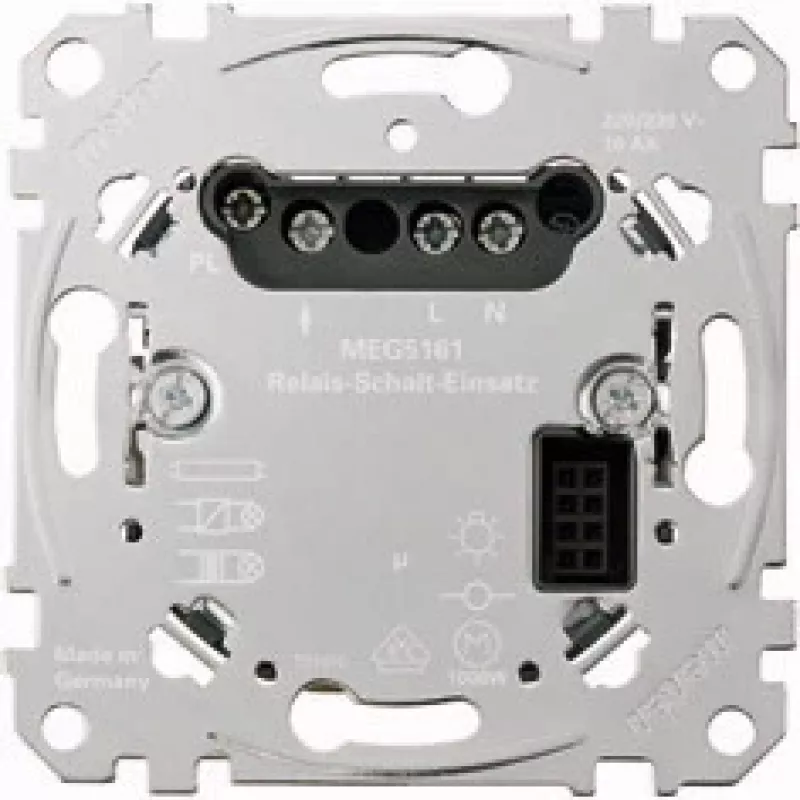

Elektrisches Relais Merten MEG5161-0000, metallic, 220–230 V AC, 50–60 Hz, 10 A, Kabel 2×2,5 mm²

Merten MEG5161-0000 ist ein kompaktes elektrisches Relais mit metallischem Finish, das zum Schalten einphasiger Wechselstromlasten entwickelt wurde. Das Relais arbeitet mit einer Steuerspannung von 220–230 V AC bei 50–60 Hz und ist zum Schalten von Strömen bis zu 10 A ausgelegt. Der Anschluss erfolgt über ein zweiadriges Kabel, das für Leiterquerschnitte von 2×2,5 mm² geeignet ist. Das Gerät ist für den Einbau vorgesehen, wo ein kleines, zuverlässiges Relais zur Steuerung von Beleuchtungskreisen, Kleingeräten oder Teilen von Gebäudeautomationssystemen benötigt wird.

Vorteile

Das Relais kombiniert ein Metallgehäuse mit einem Standard-Steuerspannungsbereich und bietet mechanische Robustheit und gleichbleibende elektrische Leistung. Seine Schaltleistung von 10 A deckt viele Beleuchtungs- und Kleinverbraucheranwendungen ab. Die unterstützte Kabelgröße von 2×2,5 mm² ermöglicht eine unkomplizierte Verdrahtung mit gängigen Kabeltypen bei gleichzeitig sicherer Leiterverbindung. Die Kompatibilität des Geräts mit 50–60-Hz-Versorgungen macht es für den Einsatz in Regionen mit beiden Netzfrequenzen geeignet.

Geeignet für

• Schalten von Beleuchtungskreisen im Haushalt und Gewerbe
• Steuerung von Kleingeräten und unkritischen Lasten
• Integration in einfache Gebäudeautomation oder Schalttafeln
• Austausch oder Aufrüstung kompakter Relaismodule in bestehenden Installationen

Technische Daten

• Steuerspannung: 220–230 V AC
• Frequenz: 50–60 Hz
• Nennschaltstrom: 10 A
• Gehäuseoberfläche: metallic
• Anschluss: zweiadriges Kabel, geeignet für 2×2,5 mm² Leiter
• Vorgesehen für einphasiges Wechselstromschalten

Anwendung

Montieren Sie das Relais gemäß den geltenden elektrotechnischen Installationsvorschriften und örtlichen Bestimmungen. Stellen Sie sicher, dass die Versorgung vor dem Herstellen der Anschlüsse spannungsfrei ist. Schließen Sie die ankommenden Phasen- und Neutralleiter an die Lastseite und die Steuerspannung an die Steuerklemmen des Relais mit einem Kabel mit 2,5 mm² Leiterquerschnitt an. Nach der Verdrahtung stellen Sie die Stromversorgung wieder her und überprüfen Sie die korrekte Schaltfunktion mit der vorgesehenen Last. Bei der Integration in ein Automationssystem befolgen Sie den Systemschaltplan und bestätigen Sie die Kompatibilität mit Steuersignalen und Lasten.

Empfehlungen

Verwenden Sie das Relais innerhalb seiner Nennstrom- und Nennspannungsgrenzen und schützen Sie die Stromkreise mit geeigneten Schutzeinrichtungen gegen Überstrom. Vermeiden Sie das Schalten von stark induktiven Lasten oder Motorlasten ohne zusätzliche Entstörung oder geeignete Schütze. Führen Sie regelmäßige Inspektionen der Kabelanschlüsse auf festen Sitz und Verschleißerscheinungen durch.
