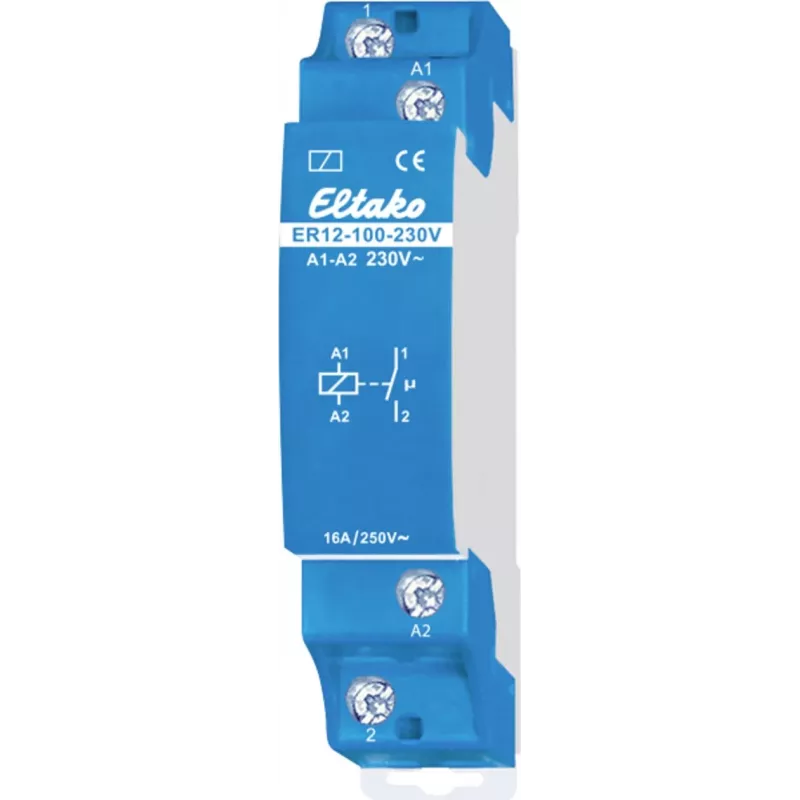

Eltako Elektronisches Schaltrelais ER12-100-230V 16A 1NO 230V AC DIN-Schiene 22100000

Für das Schalten von Lasten bis 16 A bei minimalem Standby-Verbrauch hebt sich das Eltako ER12-100-230V elektronische Schaltrelais von herkömmlichen elektromechanischen Relais ab. Sein geräuscharmer, verschleißfreier Betrieb und das kompakte 1-Modul-DIN-Schienengehäuse machen es ideal für die Licht- und Heizungssteuerung in Wohn- und Gewerbeinstallationen. Das Relais verfügt über einen Schließer, gesteuert durch einen 230 V AC Eingang, und verarbeitet eine breite Palette von Lampentypen, einschließlich LED-, Glühlampen-, Halogen- und Leuchtstofflasten. Mit einer Standby-Verlustleistung von nur 0,8 W und einer maximalen Schaltfrequenz von 600 Schaltungen pro Stunde bietet es sowohl Energieeffizienz als auch zuverlässige Leistung in anspruchsvollen Schaltanwendungen.

Highlights

• Elektronisches Schaltrelais mit 1 Schließer, 16 A / 250 V AC Nennleistung
• Steuerspannung 230 V AC, geeignet für direktes Netzschalten
• Geräuscharmer Betrieb ohne mechanischen Verschleiß, verlängert die Lebensdauer
• Kompakte DIN-Schienenmontage, Breite nur 1 Modul (18 mm)
• Geringe Standby-Verlustleistung von 0,8 W, senkt Energiekosten
• Unterstützt LED-Lampen bis 200 W, Glühlampen/Halogen bis 2000 W
• Hohe Schaltfrequenz bis zu 600 Schaltungen pro Stunde
• Weiter Umgebungstemperaturbereich von -20°C bis +50°C

Im täglichen Einsatz

Die Installation ist unkompliziert: Das ER12-100-230V rastet auf einer Standard-35-mm-DIN-Schiene (EN 60715 TH35) ein und wird über Schraubklemmen angeschlossen. Es wird häufig zum Schalten von Beleuchtungskreisen, Heizelementen oder kleinen Motoren verwendet, wo geräuscharmer Betrieb bevorzugt wird. Das elektronische Design des Relais eliminiert Kontaktprellen und Lichtbogenbildung, was es für häufiges Schalten geeignet macht. Seine Schutzart IP20 bedeutet, dass es in einem Verteiler oder Gehäuse installiert werden sollte. Das Gerät benötigt keine Mindestlast für zuverlässigen Betrieb, aber eine minimale Schaltleistung von 100 mA bei 10 V AC/DC ist für die Kontaktbenetzung spezifiziert.

Vollständige Spezifikationen

• Produkttyp: Elektronisches Schaltrelais
• Kontaktkonfiguration: 1 Schließer (NO)
• Maximaler Schaltstrom: 16 A
• Maximale Schaltspannung: 250 V AC
• Steuerspannung: 230 V AC
• Nennbetriebsspannung: 230 V AC
• Montageart: DIN-Schiene (EN 60715 TH35)
• Modulbreite: 1 TE (18 mm)
• Anschlussart: Schraubklemmen
• Standby-Verlustleistung: 0,8 W
• Glühlampenlast: 2000 W
• Halogenlampenlast (HV): 2000 W
• Leuchtstofflampenlast (uncompensated): 1000 VA
• LED-Lampenlast (>2 W): 200 W
• Umgebungstemperaturbereich: -20°C bis +50°C
• Schutzart: IP20
• Gehäusematerial: Thermoplast
• Schaltfrequenz: max. 600 Schaltungen/Stunde
• Minimale Schaltleistung: 100 mA bei 10 V AC/DC

Abschließende Anmerkung

Das Eltako ER12-100-230V kombiniert moderne elektronische Schalttechnologie mit einem bewährten DIN-Schienenformat. Sein niedriger Standby-Verbrauch und der geräuschlose Betrieb machen es zu einer zukunftsweisenden Wahl für energiebewusste Installationen, während seine robuste Lastbewältigung die Kompatibilität mit einer breiten Palette von Beleuchtungs- und Heizungssystemen gewährleistet.
