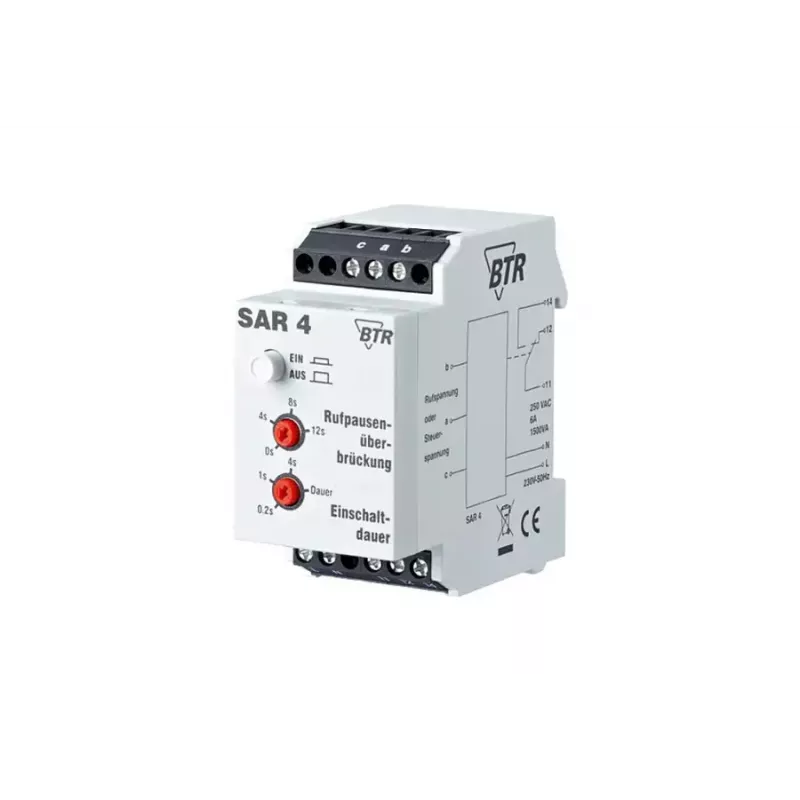

Elektrisches Relais BTR NETCOM 130283-I Weiß

Das BTR NETCOM 130283-I Weiß ist ein elektrisches Relais, das zum Schalten externer Signalgeber bei Ansteuerung durch eine Rufspannung oder eine separate Steuerspannung entwickelt wurde. Es unterstützt AC-Eingangsspannungen im Bereich 32–80 V und arbeitet bei Frequenzen zwischen 23–54 Hz. Mit kompakten Abmessungen von 35 x 60 x 68 mm und einem weißen Gehäuse ist das Relais für den Einbau bei begrenztem Platzangebot und sauberem Erscheinungsbild vorgesehen.

Vorteile

Das Relais akzeptiert sowohl eine Telekommunikations-Anschlussleitung als auch eine separate AC/DC-Steuerspannungsquelle und kann so konfiguriert werden, dass es entweder nur auf die Rufspannung oder auf die Steuerspannung reagiert. Es steuert externe Signalgeräte wie Klingeln, Hupen oder Lampen an und kann seine eigene Stromversorgung oder die separate Versorgung des Geräts nutzen. Die kompakte Größe und die zuverlässige Konstruktion sorgen für eine unkomplizierte Installation und einen zuverlässigen Betrieb in verschiedenen Umgebungen.

Geeignet für

• Anschluss an Telekommunikations-Anschlussleitungen oder Gebäudesteuerstromkreise
• Aktivierung externer Signalgeber (Klingel, Hupe, Lampe)
• Anwendungen, die kompakte Relaismodule mit 32–80 V AC-Eingang erfordern

Technische Daten

• Modell: BTR NETCOM 130283-I
• Eingangsspannung (AC): 32–80 V
• Frequenz: 23–54 Hz
• Abmessungen: 35 × 60 × 68 mm
• Farbe: Weiß
• MPN: 130283-I
• EAN: 4250184101703

Verwendung

Schließen Sie den SAR-Eingang gemäß dem Systemverdrahtungsplan an die Telekommunikations-Anschlussleitung oder an eine separate AC/DC-Steuerspannungsquelle an. Konfigurieren Sie das Relais so, dass es je nach Bedarf entweder auf die Rufspannung oder auf die Steuerspannung reagiert. Verdrahten Sie den Relaisausgang mit dem externen Signalgeber und stellen Sie sicher, dass der Signalgeber über eine eigene Stromversorgung verfügt oder an eine geeignete separate Versorgung angeschlossen ist. Überprüfen Sie die korrekte Polarität und sichern Sie alle Klemmen, bevor Sie den Stromkreis einschalten.

Empfehlungen

Verwenden Sie das Relais innerhalb der angegebenen Spannungs- und Frequenzbereiche und beachten Sie die örtlichen Elektrovorschriften. Stellen Sie die Kompatibilität zwischen dem Relais und den Leistungsanforderungen des externen Signalgebers sicher. Lassen Sie Installation und Wartung von qualifiziertem Personal durchführen, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
