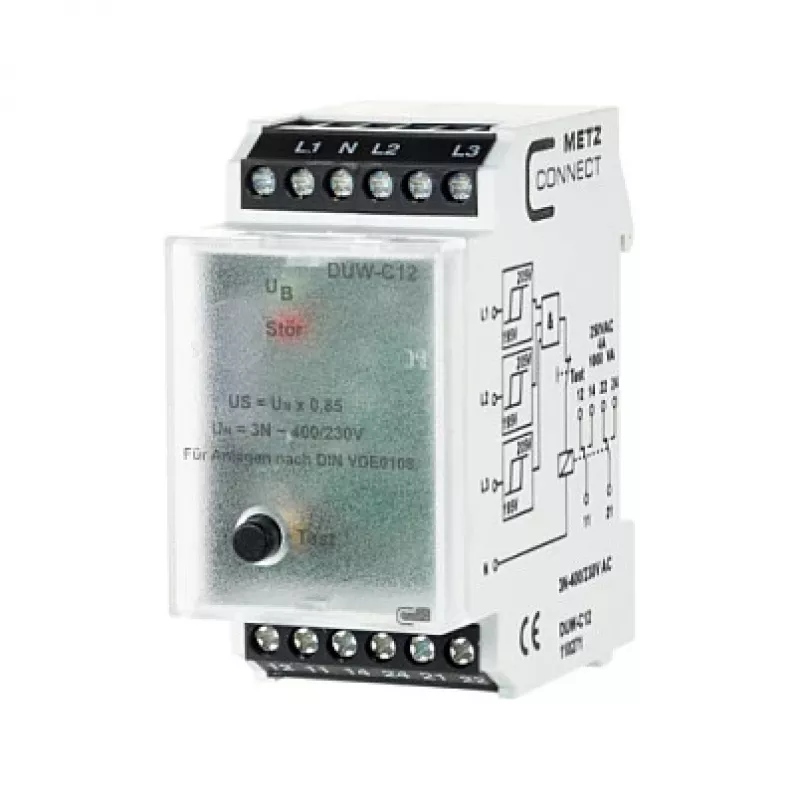

METZ DUWC12 Phasenüberwachungsrelais 3N 400/230 V (110271)

Das METZ DUWC12 ist ein kompaktes Dreiphasen-Überwachungsrelais für 3N AC 400/230 V-Netze. Es überwacht Phasenfolge, Phasenausfall, Unterspannung, Überspannung und Asymmetrie und löst einen Alarm aus oder trennt die Last, wenn die Parameter außerhalb der eingestellten Grenzen abweichen. Einstellbare Ansprech- und Rückfallverzögerungen verhindern Fehlauslösungen, während zwei potenzialfreie Wechsler eine flexible Integration in Steuerkreise ermöglichen.

Überblick

Das DUWC12 ist für die Hutschienenmontage (TS35) ausgelegt und belegt nur drei Teilungseinheiten, was es ideal für beengte Schaltschränke macht. Klare LED-Anzeigen zeigen Phasenstatus, Relaiszustand und Fehlertyp und ermöglichen eine schnelle Diagnose. Das Gerät arbeitet über einen weiten Temperaturbereich und bietet Schraubklemmen für eine einfache Verdrahtung.

Besondere Merkmale

• Überwachung von Phasenfolge, Phasenausfall, Unterspannung, Überspannung und Asymmetrie in einem Relais
• Einstellbare Unterspannungsschwelle (70–95 % von Un) und Überspannungsschwelle (105–130 % von Un)
• Asymmetrieerkennung einstellbar von 5 % bis 20 %
• Ansprech- und Rückfallverzögerungen zwischen 0,1 und 10 Sekunden konfigurierbar
• Zwei Wechslerkontakte mit 5 A / 250 V AC für vielseitiges Schalten
• LED-Anzeigen für schnelles Betriebsfeedback

Technische Details

• Produkttyp: Phasenüberwachungsrelais
• Nennspannung (Un): 3N AC 400/230 V
• Frequenz: 50/60 Hz
• Ausgangskontakte: 2 × Wechsler (SPDT)
• Kontaktbelastbarkeit: 5 A / 250 V AC (AC1)
• Montage: Hutschiene TS35, 3 TE (ca. 54 mm)
• Anschluss: Schraubklemmen
• Schutzart: IP40 (Gehäuse), IP20 (Klemmen)
• Betriebstemperatur: -25 °C bis +55 °C

Unser Fazit

Ein robustes, einstellbares Phasenüberwachungsrelais, das umfassenden Dreiphasenschutz in kompakter Hutschienenform bietet. Ideal für OEMs, Schaltschrankbauer und Wartungsteams, die zuverlässigen Schutz für Maschinen und Anlagen suchen.
