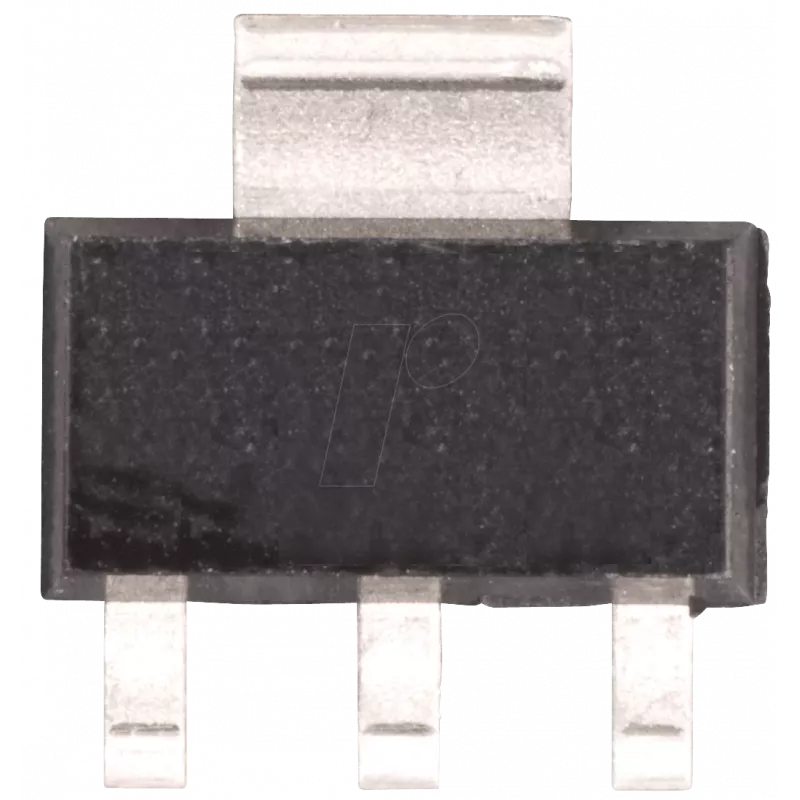

Einstellbarer Spannungsregler Texas Instruments LM317AEMP, Ausgang 1,2–37 V, SOT-223-Gehäuse

Der Texas Instruments LM317AEMP ist ein einstellbarer linearer Spannungsregler in einem kompakten SOT-223-Gehäuse, der einen stabilen Gleichstromausgang liefert, der von 1,2 V bis 37 V einstellbar ist. Konzipiert für benutzerdefinierte geregelte Spannungen über externe Widerstandsnetzwerke, eignet sich dieser Regler für Netzteile von Laborgeräten, eingebettete Systeme und kleine elektronische Geräte, bei denen der Platz begrenzt ist. Das Bauteil ist für lineare Regelungsanwendungen vorgesehen, die eine einfache, zuverlässige Lösung zum Erhalt einer bestimmten Ausgangsspannung mit minimalen externen Bauteilen erfordern.

Vorteile

Der LM317AEMP bietet einen weiten einstellbaren Ausgangsbereich und eine unkomplizierte Einrichtung unter Verwendung von zwei externen Widerständen zur Festlegung der Ausgangsspannung. Sein SOT-223-Gehäuse bietet eine kompakte Grundfläche bei gleichzeitig ausreichendem thermischen Verhalten für Anwendungen mit niedriger bis mittlerer Leistung. Das Bauteil benötigt nur wenige externe Bauteile, wird in Referenzdesigns vielfach unterstützt und ist kompatibel mit üblichen Schutz- und Entkopplungspraktiken, die in Stromversorgungsschaltungen eingesetzt werden.

Geeignet für

• Einstellbare Labornetzteile und Laborregler
• Eingebettete Systeme und Mikrocontroller-basierte Projekte
• Prototypenplatinen und Entwicklungssysteme, die eine geregelte Gleichspannungsschiene erfordern
• Kleine Unterhaltungselektronik und Messgeräte mit niedrigem bis mittlerem Strombedarf

Wichtige Spezifikationen

• Ausgangsspannungsbereich: 1,2 V bis 37 V einstellbar
• Bauteiltyp: Linearer einstellbarer Regler
• GehäVerwendung: Kompaktes SOT-223-Oberflächenmontagegehäuse
• Einstellmethode: Externer Widerstandsteiler legt die Ausgangsspannung fest
• Typisches Anwendungsleistungsniveau: niedrige bis mittlere Ströme (abhängig von den thermischen Bedingungen)

Anwendung

Konfigurieren Sie den LM317AEMP, indem Sie einen geeigneten Widerstand zwischen dem Ausgang und dem Einstell-Pin sowie einen zweiten Widerstand vom Einstell-Pin zur Masse anschließen, um die gewünschte Ausgangsspannung gemäß der Standard-Reglergleichung einzustellen. Fügen Sie Eingangs- und Ausgangskondensatoren wie empfohlen für Stabilität und Einschwingverhalten hinzu; stellen Sie sicher, dass die Eingangsspannung ausreichend höher als die beabsichtigte Ausgangsspannung ist, um den Spannungsabfall und den Regelspielraum zu berücksichtigen. Montieren Sie das SOT-223-Gehäuse auf einer Leiterplatte mit ausreichender Kupferfläche oder einem kleinen Kühlkörper, wenn eine höhere Verlustleistung zu erwarten ist. Befolgen Sie die üblichen Layoutpraktiken für Spannungsregler: kurze Leiterbahnen für das Einstellnetzwerk und die Entkopplungsbauelemente sowie eine ordnungsgemäße Erdung zur Minimierung von Rauschen.

Empfehlungen

Für einen zuverlässigen Betrieb sollten Sie eine Eingangsspannung von mindestens einigen Volt über der gewünschten Ausgangsspannung bereitstellen, um den Spannungsabfall zu kompensieren und eine korrekte thermische Ableitung zu gewährleisten. Verwenden Sie Kondensatoren mit niedrigem ESR am Ein- und Ausgang, wie in den Anwendungshinweisen angegeben, halten Sie die Einstellwiderstände niedrig genug, um Rauschen zu begrenzen, aber hoch genug, um einen übermäßigen Ruhestrom zu vermeiden, und überprüfen Sie den Temperaturanstieg auf der Leiterplatte unter den erwarteten Lastbedingungen. Konsultieren Sie die Anwendungsinformationen des Herstellers für detaillierte Anleitungen zu Stabilität und Schutz.
