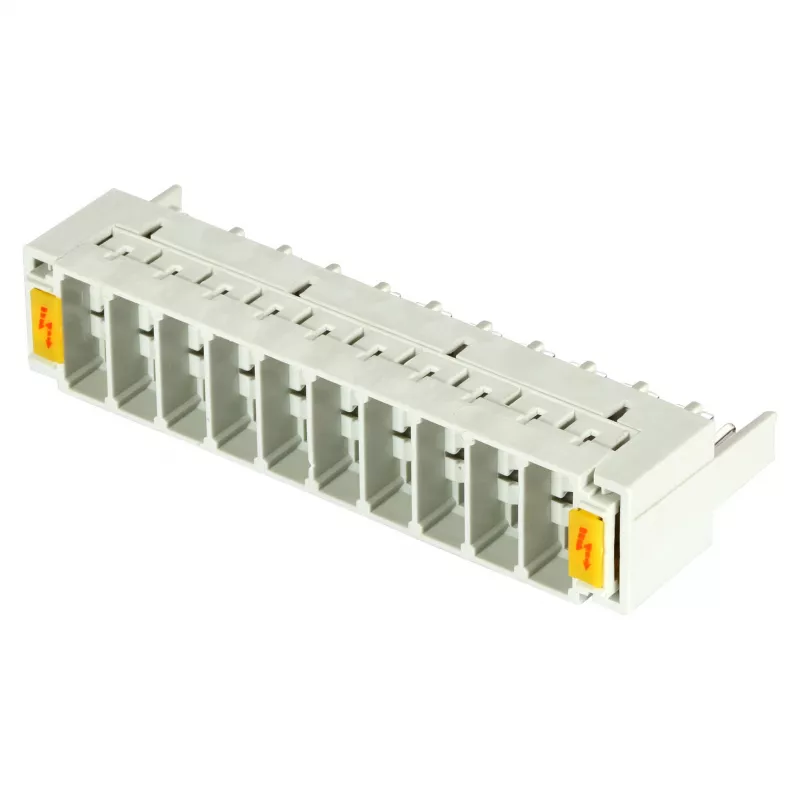

EFB-Elektronik LSA-Überspannungsschutzmagazin 2/10 bis 10DA 8x13

Das EFB-Elektronik LSA-Überspannungsschutzmagazin 2/10 bis 10DA 8x13 ist ein hochwertiges Überspannungsschutzmodul für Telekommunikations- und Datenleitungen. Es bietet zuverlässigen Schutz vor Überspannungen, die durch Blitzeinschläge oder Schaltvorgänge verursacht werden, und gewährleistet die Integrität Ihrer Netzwerkinfrastruktur.

Vorteile

Dieses Schutzmagazin bietet robusten Schutz mit Gasentladungsröhren (GDT), die für bis zu 10 kA pro Ader (8/20 µs) und 2,5 kA pro Ader (10/350 µs) ausgelegt sind. Das kompakte GDT-Design (8x13 mm) ermöglicht eine einfache Integration in vorhandene LSA-Anschlussleisten. Das Modul ist flammwidrig und arbeitet über einen weiten Temperaturbereich, was es für raue Umgebungen geeignet macht.

Geeignet für

• Telekommunikationsleitungen (z. B. Telefon, ISDN, DSL)
• Datenübertragungsleitungen (z. B. Ethernet, RS-485)
• Schutz empfindlicher Geräte in Telekommunikationsschränken und Verteilerrahmen

Wichtige Spezifikationen

• Produkttyp: LSA-Überspannungsschutzmagazin
• Schutzkapazität: 10 Paare (10DA)
• Schutzpole: 2-polig pro Paar
• Schutzelement: Gasentladungsröhre (GDT) 8x13 mm
• Nenn-Gleichspannungsdurchschlagspannung: 230 V
• Nennableitstoßstrom (8/20 µs): 5 kA pro Ader
• Maximaler Ableitstoßstrom (8/20 µs): 10 kA pro Ader
• Impulsableitstoßstrom (10/350 µs): 2,5 kA pro Ader
• Anschlussart: LSA (LSA-Plus kompatibel)
• Montage: Aufsteckbar auf LSA-Anschlussleisten
• Frequenzbereich: Bis zu 100 MHz
• Einfügedämpfung: < 0,5 dB (bei 10 MHz)
• Rückflussdämpfung: > 20 dB (bei 10 MHz)
• Betriebstemperatur: -40°C bis +80°C
• Gehäusematerial: Flammwidriger Kunststoff
• Normen: IEC 61643-21 (typisch)

Empfehlungen

Installieren Sie dieses Magazin für optimalen Schutz an allen eingehenden Telekommunikationsleitungen. Kombinieren Sie es mit geeigneter Erdung und Potentialausgleich, um eine effektive Ableitung von Überspannungsströmen zu gewährleisten. Überprüfen Sie die GDTs regelmäßig auf End-of-Life-Anzeichen.
