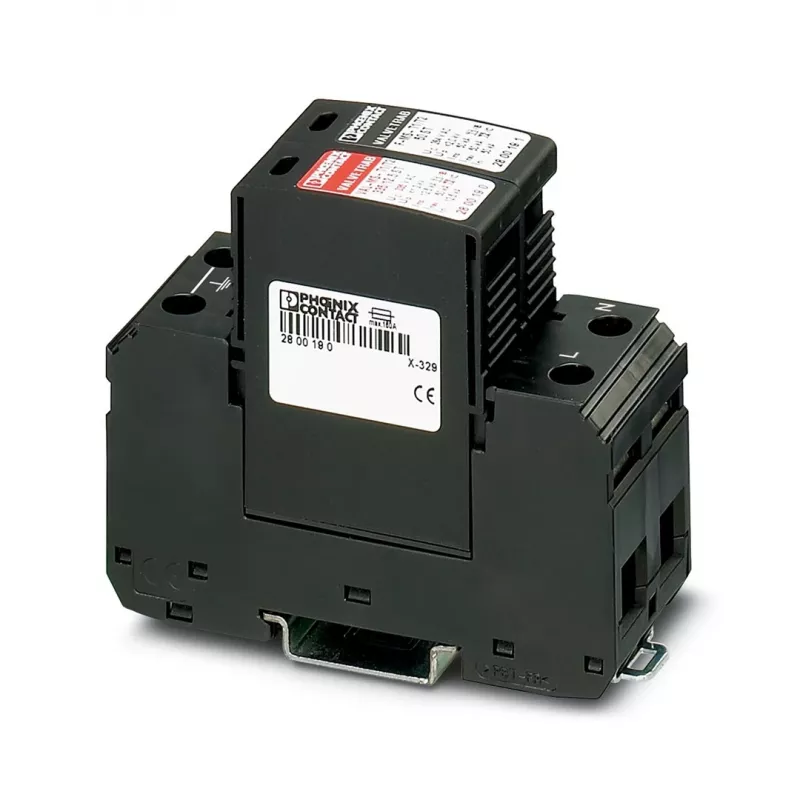

PHOENIX CONTACT Überspannungsschutzgerät VAL-MS-T1/T2 335/12.5/1+1, Typ 1+2, 1-phasig, 335 V AC, 12,5 kA

Das PHOENIX CONTACT VAL-MS-T1/T2 335/12.5/1+1 ist ein leistungsstarkes Überspannungsschutzgerät (SPD) für AC-Stromversorgungssysteme. Es kombiniert Typ 1- und Typ 2-Schutz in einer kompakten Einheit und schützt elektrische Anlagen vor direkten Blitzeinschlägen und Schaltüberspannungen. Ideal für Hauptverteilungen in Wohn-, Gewerbe- und Industrieanwendungen.

Vorteile

Dieses SPD bietet zuverlässigen Schutz mit einer hohen Impulsstromtragfähigkeit von 12,5 kA (10/350 µs) und einem Nennableitstrom von 20 kA (8/20 µs). Das steckbare Design ermöglicht einen einfachen Austausch der Schutzmodule ohne Neuverdrahtung. Das Gerät verfügt über einen niedrigen Schutzpegel (≤1,5 kV) und eine schnelle Ansprechzeit (<25 ns), sodass empfindliche Geräte sicher bleiben.

Geeignet für

• Hauptverteilungen in einphasigen AC-Systemen
• Schutz vor direkten Blitzeinschlägen (Typ 1) und Schaltüberspannungen (Typ 2)
• Industrielle, gewerbliche und private Installationen

Wichtige Spezifikationen

• SPD-Typ: Typ 1+2 / Klasse I+II
• Nennspannung (Un): 230 V AC (50/60 Hz)
• Maximale Dauerbetriebsspannung (Uc): 335 V AC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Impulsstrom (Iimp): 12,5 kA (10/350 µs)
• Schutzpegel (Up): ≤1,5 kV (L-N, N-PE)
• Schutzkonfiguration: 1-phasig (1+1 Stromkreis)
• Polzahl: 2
• Montageart: DIN-Schiene
• Ansprechzeit (tA): <25 ns
• Betriebstemperaturbereich: -40 °C bis 80 °C
• Schutzart: IP20
• Normenkonformität: IEC 61643-11, EN 61643-11
• Technologie: Varistor (MOV)
• Steckbares Design: Ja
• Maximale Vorsicherung: 315 A (gG/gL)
• Kurzschlussfestigkeit (Isccr): 50 kA

Empfehlungen

Für optimalen Schutz installieren Sie dieses SPD in der Hauptverteilung und sorgen Sie für eine ordnungsgemäße Erdung. Überprüfen Sie regelmäßig die Statusanzeige und tauschen Sie das Modul bei Bedarf aus. Geeignet für den Einsatz mit Vorsicherungen bis 315 A.
