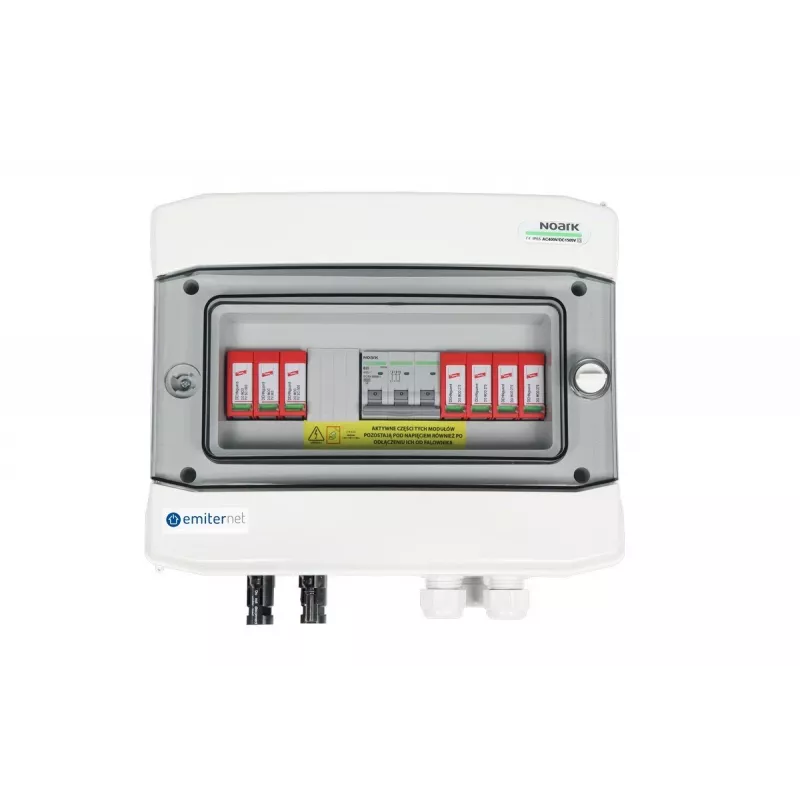

EMITER Schaltanlage DCAC hermetisch IP65 mit Dehn 1000V Typ 2 DC-Überspannungsableiter, 1 x PV-String, 1 x MPPT // AC Dehn Typ 2, 20A 3-Phasen

Für Solaranlagen, bei denen der Platz knapp ist und Schutz oberste Priorität hat, vereint diese EMITER DCAC-Schaltanlage DC- und AC-Überspannungsschutz in einem einzigen hermetischen IP65-Gehäuse. Anders als bei separaten Boxen für jede Seite integriert sie einen Dehn 1000V Typ 2 DC-Überspannungsableiter für einen PV-String und einen MPPT-Eingang mit einem Dehn Typ 2 AC-Überspannungsableiter, der für 20A bei Dreiphasensystemen ausgelegt ist. Das Ergebnis ist eine kompakte, wandmontierbare Einheit, die kritische Verbindungen vor Überspannung und Umwelteinflüssen schützt, ohne das Durcheinander mehrerer Gehäuse.

Highlights

• Hermetisches IP65-Polycarbonat-Gehäuse schützt vor Staub und Wasserstrahlen
• Dehn Typ 2 DC-Überspannungsschutz bis 1000V für einen PV-String
• Dehn Typ 2 AC-Überspannungsschutz für 20A-Dreiphasenstromkreise
• Integrierter DC-Trennschalter und AC-Leistungsschalter für sichere Wartung
• Unterstützt einen MPPT-Eingang, ideal für Einzelstrang-Wohnanlagen oder kleine Gewerbeanlagen
• Wandmontage-Design mit Schraubklemmen für sichere, unkomplizierte Verkabelung

Im täglichen Gebrauch

Die Installation ist unkompliziert: Montieren Sie die Box in der Nähe des Wechselrichters, schließen Sie den einzelnen PV-String an den DC-Eingang an und verdrahten Sie die AC-Seite mit dem Dreiphasennetz. Die Schraubklemmen akzeptieren Standard-Solarkabelgrößen, und die hermetische Abdichtung bedeutet, dass keine zusätzliche Wetterfestigkeit erforderlich ist. Während des Betriebs klemmen die Dehn-Ableiter transiente Überspannungen sowohl auf der DC- als auch auf der AC-Leitung ab, während die Trennschalter eine sichere Isolierung für Wartungsarbeiten ermöglichen. Das Polycarbonat-Gehäuse widersteht UV-Strahlung und Stößen und behält seine Integrität über Jahre im Außeneinsatz.

Vollständige Spezifikationen

• Produkttyp: PV-DC/AC-Verteilerbox
• Anzahl der PV-Strings: 1
• Anzahl der MPPT-Eingänge: 1
• Max. DC-Spannung: 1000 V
• DC-Überspannungsschutz: Dehn Typ 2 (IEC 61643-31)
• AC-Stromstärke: 20 A
• AC-Phasenkonfiguration: 3-Phasen
• AC-Überspannungsschutz: Dehn Typ 2 (IEC 61643-11)
• Schutzart: IP65
• Gehäusetyp: Hermetisch
• Gehäusematerial: Polycarbonat
• DC-Trennschalter: Ja
• AC-Trennschalter/Leistungsschalter: Ja
• Montageart: Wandmontage
• Betriebstemperaturbereich: -20°C bis +50°C
• Klemmentyp: Schraubklemmen
• Anwendung: Photovoltaikanlagen

Abschließende Anmerkung

Diese EMITER-Schaltanlage ist eine praktische Wahl für Installateure, die ein einziges, robustes Gehäuse für den DC- und AC-Überspannungsschutz in Einzelstrang-PV-Systemen wünschen. Die IP65-Klasse und die Dehn-Komponenten gewährleisten langfristige Zuverlässigkeit bei minimalem Wartungsaufwand.
