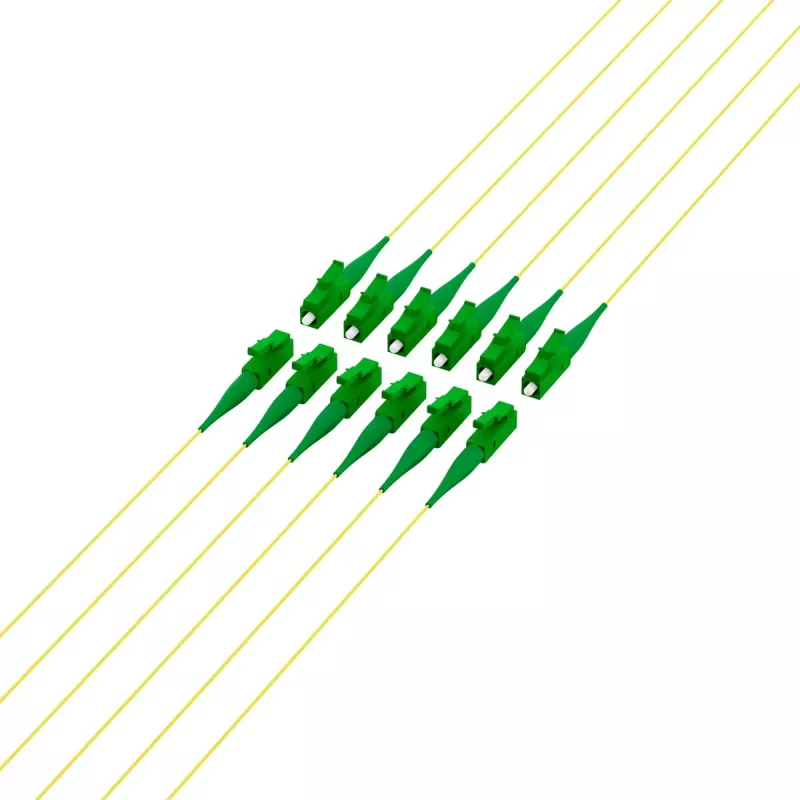

EFB Elektronik FTTH-PIGTAIL-LCA1 2m LC/APC 6x LC OS2 Glasfaserkabel

Das EFB Elektronik FTTH-PIGTAIL-LCA1 ist eine 2 m lange Glasfaser-Pigtail-Baugruppe mit sechs LC/APC-Steckverbindern und OS2-Einmodenfasern (9 µm Kern). Jede Faser hat eine 900 µm starke Primärbeschichtung, deren Farbe mit der Sekundärbeschichtung übereinstimmt und der Produktkategorie entspricht. Die Steckverbinder sind numerisch von 1–12 codiert, um eine einfache Portzuweisung zu ermöglichen. Pigtails sind separat erhältlich und werden in Polybeuteln zu je 12 Stück geliefert (Standardbestellmenge). Jeder Steckverbinder ist einzeln verpackt, um eine einfache Entnahme zu ermöglichen, und jede Verpackungseinheit enthält ein individuelles Messprotokoll.

Vorteile

Das Pigtail bietet eine standardisierte Farbcodierung und numerische Steckverbinderkennzeichnung, um Installation und Dokumentation zu vereinfachen. Seine Länge von 2 m und die OS2-Einmodenbauweise gewährleisten eine geringe Dämpfung für FTTH und andere Einmoden-Langstreckenverbindungen. Die Einzelverpackung der Steckverbinder erleichtert die Handhabung während der Montage, und das mitgelieferte Messprotokoll unterstützt die Qualitätsprüfung.

Geeignet für

• FTTH-Installationen und Teilnehmeranschlusskabel
• Patchpanel- und Spleißschrankabschlüsse
• Einmoden-Trunk- und Backbone-Verbindungen, die LC/APC-Steckverbinder erfordern

Technische Daten

• Hersteller: EFB Elektronik
• Modell / MPN: FTTH-PIGTAIL-LCA1
• Länge: 2 m
• Steckverbindertyp: LC/APC (6x)
• Fasertyp: OS2 Einmoden, 9 µm Kern
• Primärbeschichtungsdurchmesser: 900 µm (farblich auf die Sekundärbeschichtung abgestimmt)
• Steckverbinder-Codierung: Numerisch 1–12
• Verpackung: Polybeutel mit 12 Pigtails (Standardcharge); Steckverbinder einzeln verpackt
• EAN: 4049759193935

Verwendung

Führen Sie das 2 m lange Pigtail vom Spleißpunkt zum Steckverbinderpanel oder zur Adapterplatte. Entfernen Sie den Außenmantel und bereiten Sie die Faser gemäß den üblichen Verfahren zur Faserhandhabung vor, führen Sie bei Bedarf Fusionsspleißen oder mechanisches Spleißen durch, und fixieren Sie die 900 µm beschichtete Faser im Spleißtray. Stecken Sie die LC/APC-Steckverbinder in die entsprechenden Adapter oder Patchpanel-Ports und nutzen Sie die numerische Codierung, um eine korrekte Portbelegung sicherzustellen. Überprüfen Sie die Verbindungen mit dem mitgelieferten Messprotokoll und geeigneten Testgeräten.

Empfehlungen

Behandeln Sie Fasern und Steckverbinder gemäß den branchenüblichen Sicherheitsvorschriften: Vermeiden Sie Biegungen unter dem Mindestbiegeradius, halten Sie die Steckverbinder sauber und führen Sie eine Endflächeninspektion vor dem Verbinden durch. Lagern und bestellen Sie Pigtails in Vielfachen von 12, wenn Sie die Standardchargengröße einhalten, um die Logistik zu vereinfachen.
