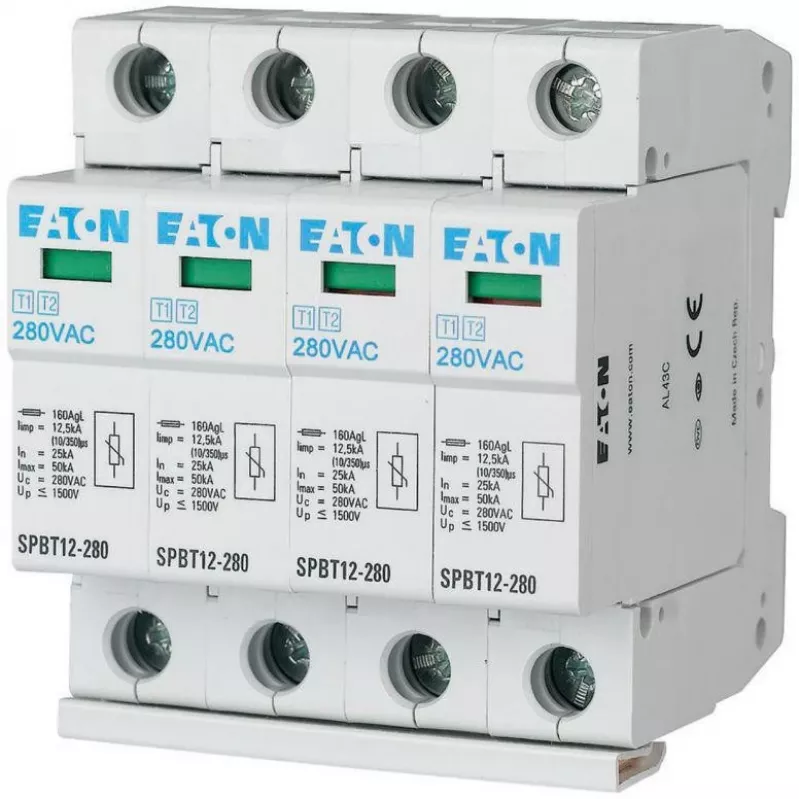

EATON SPBT12-280/4 Überspannungsschutzgerät Typ 1+2 4-polig 12,5kA 1,5kV TN/TNS

Das EATON SPBT12-280/4 ist ein leistungsstarkes kombiniertes Überspannungsschutzgerät (SPD) der Typen 1 und 2, das für Hauptverteilungen in TN- und TNS-Erdungssystemen ausgelegt ist. Es bietet robusten Schutz sowohl gegen direkte Blitzeinschläge (10/350 µs) als auch gegen Schaltüberspannungen (8/20 µs) und gewährleistet so die Sicherheit und Zuverlässigkeit Ihrer elektrischen Anlage.

Vorteile

Der kombinierte Typ-1+2-Schutz in einem einzigen Gerät spart Platz und Installationskosten. Mit einem hohen Impulsstrom von 12,5 kA und einem maximalen Ableitstrom von 50 kA bietet es überlegenen Schutz für empfindliche Geräte. Die visuelle Statusanzeige (grün/rot) ermöglicht eine einfache Überwachung des Betriebszustands.

Geeignet für

• Hauptverteilungen in Wohn-, Gewerbe- und Industriegebäuden
• TN- und TNS-Erdungssysteme
• Schutz gegen Blitz- und Schaltüberspannungen

Wichtige Spezifikationen

• SPD-Typ: Typ 1 + Typ 2 (kombiniert)
• Polzahl: 4-polig
• Nennspannung (Un): 230/400 V AC
• Höchste dauernde Betriebsspannung (Uc): 280 V AC
• Impulsstrom (Iimp) (10/350 µs): 12,5 kA
• Nennableitstrom (In) (8/20 µs): 20 kA
• Maximaler Ableitstrom (Imax) (8/20 µs): 50 kA
• Schutzpegel (Up): ≤ 1,5 kV
• Erdungssystem-Kompatibilität: TN-S, TT, TN-C-S
• Montageart: Hutschiene
• Modulbreite: 4 TE (72 mm)
• Kurzschlussfestigkeit (Isccr): 50 kA
• Folgestromlöschfähigkeit (Ifi): 100 A (N-PE)
• Betriebstemperaturbereich: -40 bis +80 °C
• Schutzmodus: L-N, N-PE
• Statusanzeige: Visuell (Grün/Rot)
• Normenkonformität: IEC/EN 61643-11

Empfehlungen

Für optimalen Schutz installieren Sie dieses SPD in der Hauptverteilung und stellen Sie eine ordnungsgemäße Koordination mit nachgeschalteten Überspannungsschutzgeräten sicher. Befolgen Sie stets die örtlichen elektrischen Vorschriften und Herstellerrichtlinien.
