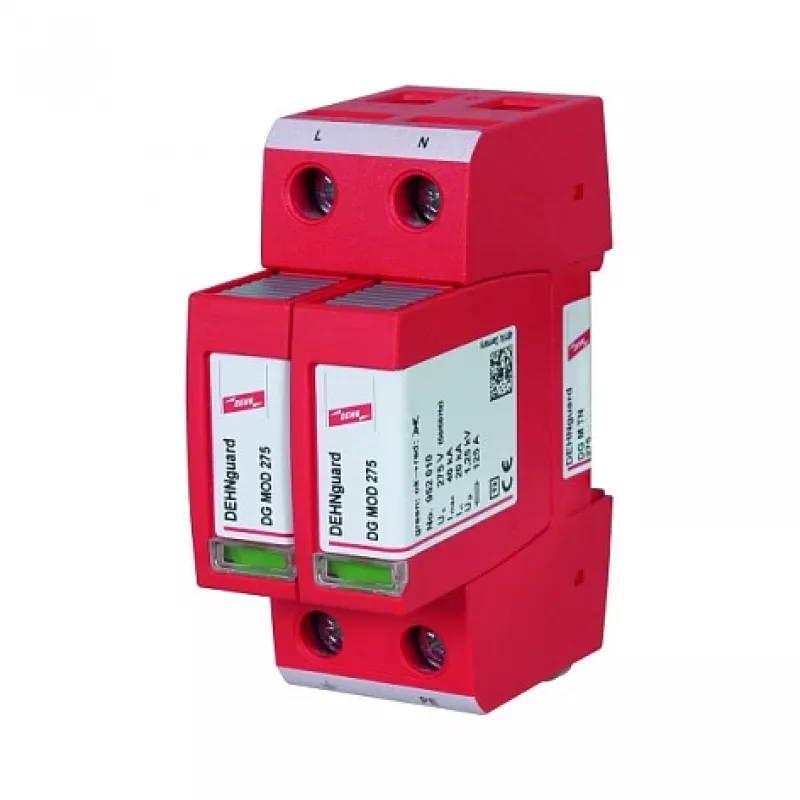

DEHN + SOEHNE DEHNguard M TN275 Überspannungsableiter, Typ 2, 275V, 20kA, DIN-Schiene, Rot (952200)

Wenn der Blitz einschlägt oder das Stromnetz schwankt, können empfindliche elektronische Geräte in gewerblichen und industriellen Anlagen im Bruchteil einer Sekunde beschädigt werden. Der DEHNguard M TN275 Überspannungsableiter von DEHN + SOEHNE ist ein Typ-2-Überspannungsschutzgerät, das Ihre elektrischen Systeme vor transienten Überspannungen schützt. Es begrenzt gefährliche Spannungsspitzen auf ein sicheres Niveau und stellt sicher, dass Ihre teuren Geräte – wie Steuerungssysteme, HLK-Anlagen oder Datennetze – auch unter rauen Bedingungen betriebsbereit bleiben.

Wichtige technische Daten

• Typ-2-Überspannungsschutzgerät (SPD) gemäß IEC 61643-11 / EN 61643-11
• Nennspannung (U_N): 230/400 V AC
• Max. Dauerbetriebsspannung (U_C): 275 V AC
• Nennableitstoßstrom (I_n): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (I_max): 40 kA (8/20 µs)
• Schutzpegel (U_p): ≤ 1,3 kV
• Ansprechzeit (t_A): < 25 ns
• Kurzschlussfestigkeit (I_SCCR): 50 kA_rms
• Polzahl: 3+1 (4 Teilungseinheiten)
• Netzsysteme: TN-S, TT
• Montage: 35 mm DIN-Schiene (EN 60715)
• Schutzart: IP20
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Statusanzeige: visuell (grün/rot) pro Pol
• Max. Sicherung: 125 A gG
• Gehäuse: Thermoplast, UL 94 V-0
• Farbe: Rot (wie DEHNguard M Serie)
• Bestellnummer: 952200

Warum dieses Produkt wählen

Der DEHNguard M TN275 wurde von DEHN, einem weltweit führenden Unternehmen im Bereich Blitz- und Überspannungsschutz, entwickelt. Seine hohe Ableitkapazität und robuste Bauweise machen ihn zu einer zuverlässigen ersten Verteidigungslinie für Unterverteilungen und wichtige Verbraucher. Die klare visuelle Statusanzeige ermöglicht eine einfache Inspektion, während die steckbaren Module (falls zutreffend) einen schnellen Austausch ohne Neuverdrahtung ermöglichen. Mit einer maximalen Sicherung von 125 A gG lässt er sich flexibel in bestehende Installationen integrieren.

Ideale Anwendungsfälle

• Haupt- und Unterverteilungen in Gewerbegebäuden
• Industrielle Schaltschränke und Automatisierungssysteme
• Stromverteilung in Telekommunikations- und Rechenzentren
• Photovoltaik- und Windkraftanlagen (TN-S/TT-Systeme)
• Überall dort, wo empfindliche Elektronik zuverlässigen Überspannungsschutz benötigt

Gut zu wissen

Die ordnungsgemäße Installation erfordert einen qualifizierten Elektriker und muss den geltenden nationalen Normen (z. B. VDE 0100-534) entsprechen. Dieser Überspannungsableiter ist für den festen Anschluss ausgelegt und sollte so nah wie möglich am zu schützenden Gerät installiert werden. Das Gerät ist wartungsfrei, es wird jedoch empfohlen, die Statusanzeige regelmäßig zu überprüfen. Wenn die rote Anzeige erscheint, muss das Schutzmodul ausgetauscht werden.
