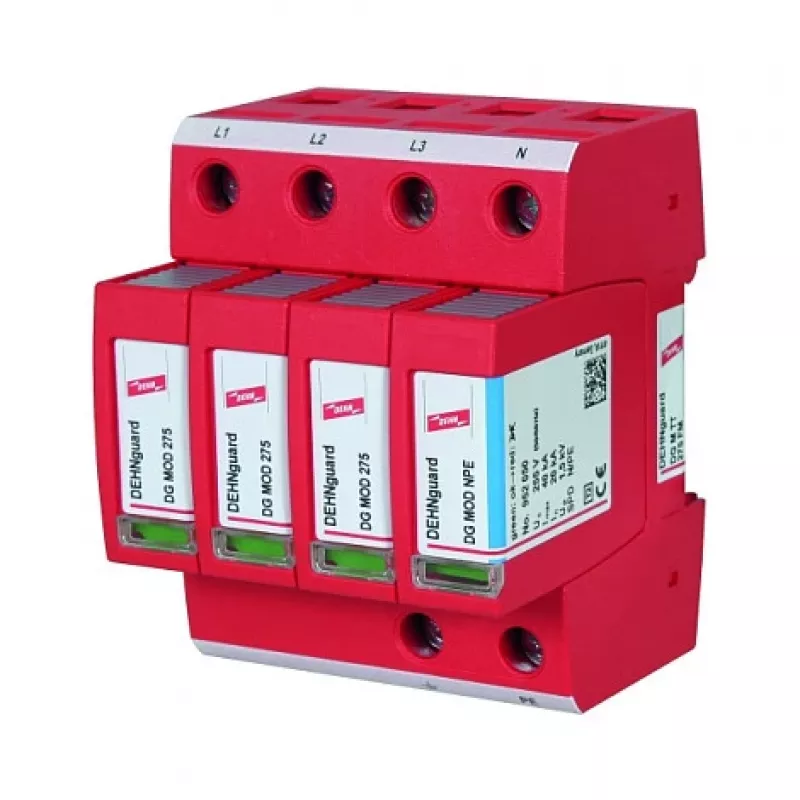

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Elektrische Überspannungen durch Blitzschlag oder Schalthandlungen können empfindliche Geräte im Nu zerstören. Der modulare Überspannungsableiter DEHN DG M TT 275 FM bietet zuverlässigen Schutz für 230/400-V-Drehstromsysteme, leitet gefährliche Überspannungen sicher zur Erde ab und hält Ihre Installation betriebsbereit.

Für wen ist er geeignet

Dieses Typ-2-Überspannungsschutzgerät ist für den Einsatz in gewerblichen und industriellen Elektroinstallationen vorgesehen, insbesondere in TN-C-Systemen. Es ist ideal für Elektriker, Schaltschrankbauer und Facility-Manager, die Verteiler, Maschinen und Steuerungssysteme vor transienten Überspannungen schützen müssen. Das modulare Design und die klare Störungsanzeige machen es sowohl für Neuinstallationen als auch für Nachrüstungen geeignet.

Hauptmerkmale

• Typ-2-Überspannungsschutz gemäß IEC 61643-11 und EN 61643-11.
• Hohe Ableitfähigkeit: Nennableitstoßstrom 20 kA (8/20 µs), maximal 40 kA (8/20 µs).
• Niedriger Schutzpegel ≤ 1,2 kV, schnelle Reaktionszeit < 25 ns.
• Visuelle Statusanzeige: grün = OK, rot = Fehler, für schnelle Inspektion.
• Integrierte thermische Trenneinrichtung für sicheres Verhalten am Lebensdauerende.
• Kompakte 3-polige Bauform für die Hutschienenmontage (35 mm).
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C.
• Robustes Thermoplastgehäuse, flammwidrig nach UL 94 V-0.

Technische Daten

• Systemkonfiguration: TN-C
• Nennspannung: 230 / 400 V AC (50/60 Hz)
• Maximale Dauerbetriebsspannung (Uc): 275 V AC
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Maximaler Ableitstoßstrom (Imax) (8/20 µs): 40 kA
• Schutzpegel (Up): ≤ 1,2 kV
• Reaktionszeit (tA): < 25 ns
• Polzahl: 3
• Montage: 35-mm-Hutschiene
• Schutzart: IP20
• Anschluss: Schraubklemmen, max. 35 mm² massiv / 25 mm² feindrähtig
• Normen: IEC 61643-11, EN 61643-11

Tipps

Installieren Sie den Ableiter so nah wie möglich am Einspeisepunkt der Verteilung, um die Länge ungeschützter Leiter zu minimieren. Prüfen Sie die visuelle Anzeige regelmäßig; wenn sie rot zeigt, tauschen Sie das Modul sofort aus, um den Schutz aufrechtzuerhalten. Bei TN-C-Systemen ist auf den korrekten Anschluss des kombinierten PEN-Leiters zu achten. Befolgen Sie stets die örtlichen Verdrahtungsvorschriften und die Anweisungen des Herstellers.
