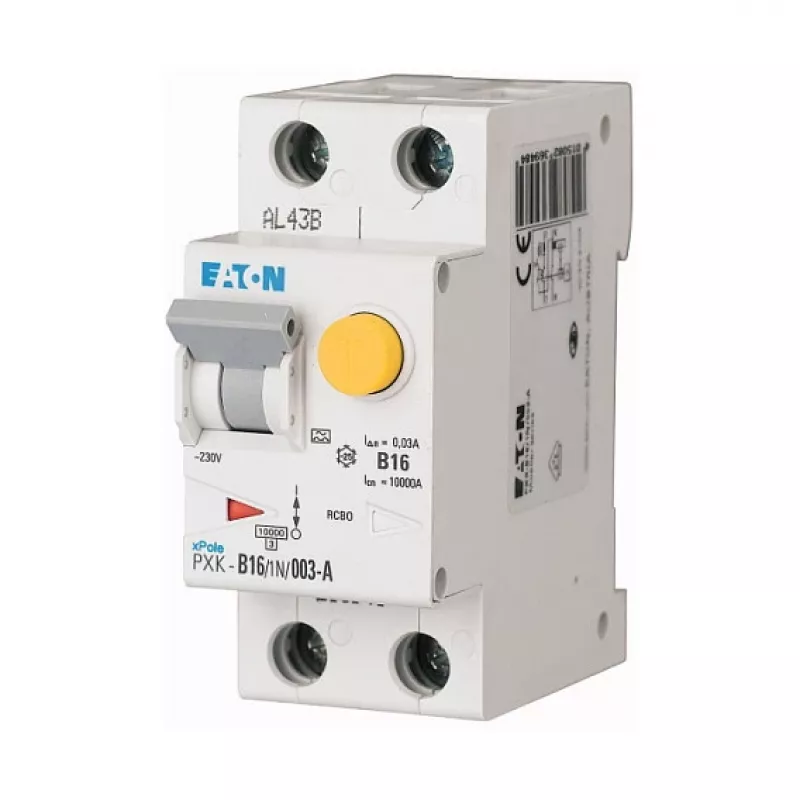

EATON PXK-B16/1N/003-A RCBO 16A 30mA Typ B 1P+N 6kA Fehlerstromschutzschalter mit Überstromschutz (236948)

Schützen Sie Ihre elektrischen Installationen mit dem EATON PXK-B16/1N/003-A, einem robusten Fehlerstromschutzschalter mit Überstromschutz (RCBO), der für Zuverlässigkeit entwickelt wurde. Mit einer Ausschaltvermögen von 6 kA und einem kompakten 2-Modul-Design vereint dieses Gerät Fehler- und Überstromschutz in einer Einheit und ist damit eine ideale Wahl für moderne Verteiler.

Überblick

Der PXK-B16/1N/003-A gehört zur Eaton PXK-Serie und ist für die Hutschienenmontage ausgelegt. Er bietet einen Nennstrom von 16 A und einen Bemessungsfehlerstrom von 30 mA, mit einer Überstromauslösecharakteristik Typ B und einer Fehlerstromempfindlichkeit Typ A. Diese Kombination gewährleistet einen effektiven Schutz gegen Überlast, Kurzschluss und Fehlerströme in Wohn- und Gewerbeanwendungen.

Besondere Merkmale

• Kompakte 2 TE Breite (35 mm) spart Platz im Schaltschrank
• Fehlerstromerkennung Typ A erfasst Wechsel- und pulsierende Gleichfehlerströme
• Bemessungskurzschlussausschaltvermögen von 6 kA (Icn und Ics)
• Einfache Hutschienenmontage für schnelle Installation
• Entspricht IEC/EN 61009 Normen

Technische Details

• Produkttyp: Fehlerstromschutzschalter mit Überstromschutz (RCBO)
• Bemessungsstrom (In): 16 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• Überstromauslösecharakteristik: Typ B
• Fehlerstromtyp: Typ A
• Polzahl: 1P+N
• Bemessungsspannung (Un): 230 V AC
• Bemessungsschaltvermögen (Icn): 6 kA
• Bemessungskurzschlussausschaltvermögen (Ics): 6 kA
• Frequenz: 50 Hz
• Modulbreite: 2 TE (35 mm)
• Montageart: Hutschiene
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperaturbereich: -25 bis +40 °C
• Anschlussquerschnitt (starr/flexibel): 1-25 mm²
• Normen: IEC/EN 61009
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Energiebegrenzungsklasse: 3

Unser Fazit

Der EATON PXK-B16/1N/003-A ist ein zuverlässiger RCBO, der umfassenden elektrischen Schutz in einem platzsparenden Format bietet. Seine Fehlerstromerkennung Typ A und die Überstromkennlinie Typ B machen ihn äußerst vielseitig für anspruchsvolle Installationen. Ob Sie eine bestehende Anlage aufrüsten oder eine neue aufbauen, dieses Gerät bietet robuste Leistung und Sicherheit.
