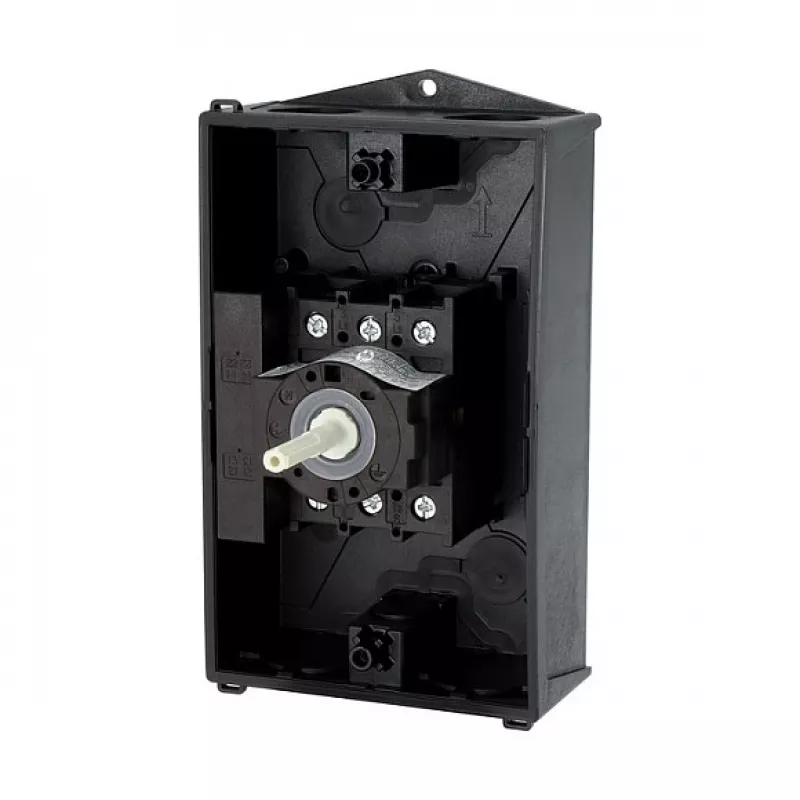

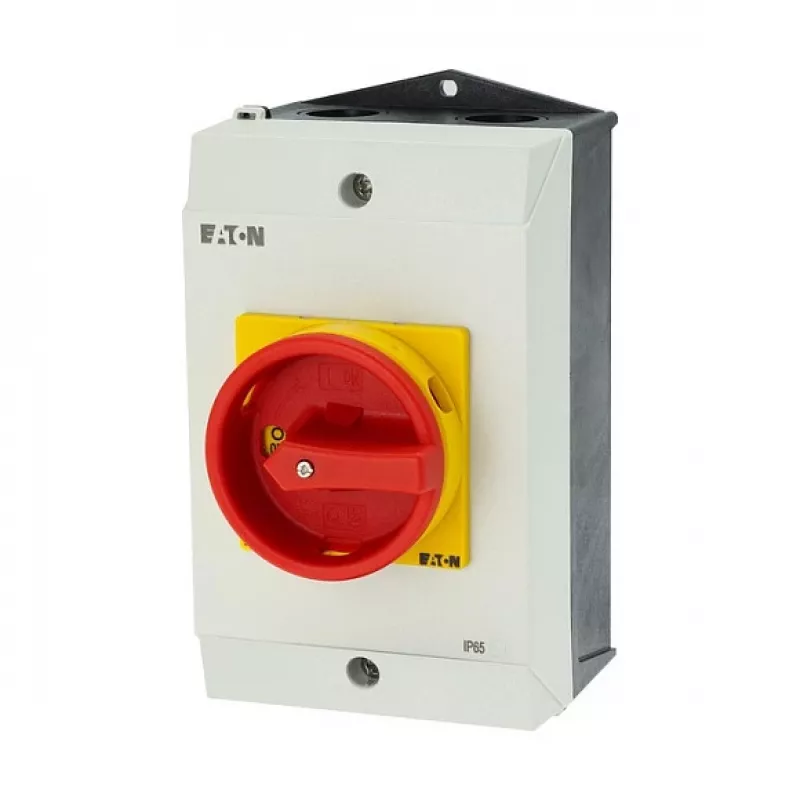

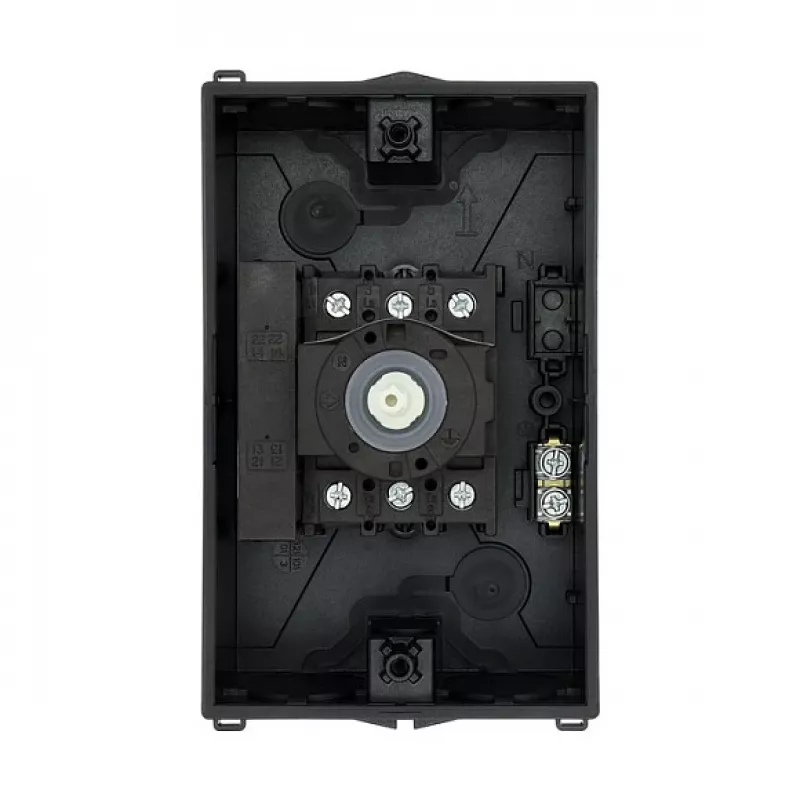

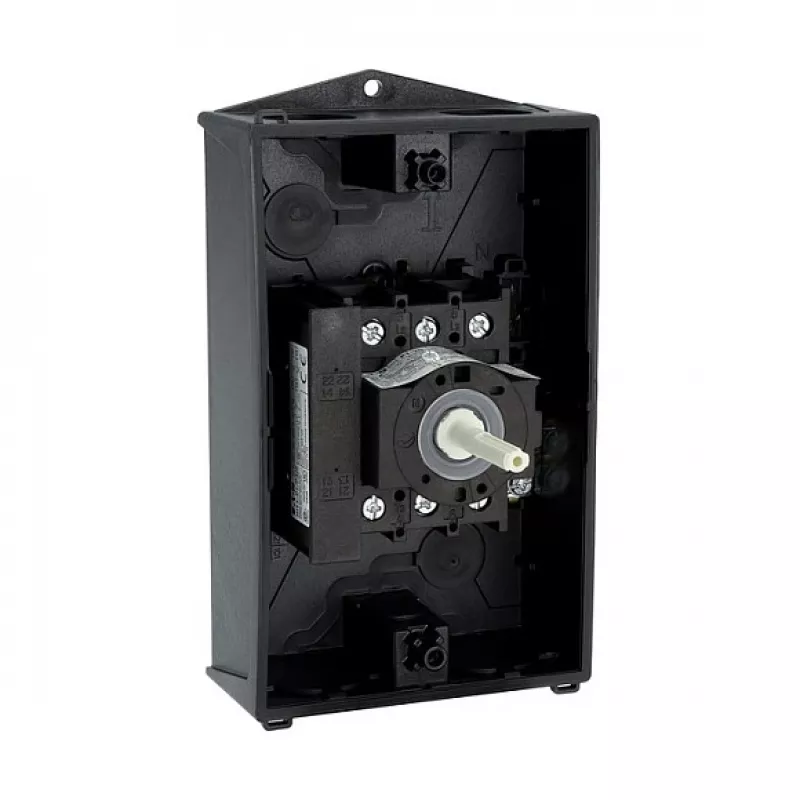

Eaton P1-25/I2/SVB/HI11 25A 3-poliger Hauptschalter mit Not-Aus, Aufbaumontage, IP65, Rot/Gelb

Mit einem Bemessungsbetriebsstrom von 25 A und einer Ausschaltleistung von 690 V AC bietet der Eaton P1-25/I2/SVB/HI11 Hauptschalter kompromisslose Sicherheit und Kontrolle für industrielle Stromkreise. Dieser 3-polige Aufbau-Hauptschalter integriert eine Not-Aus-Funktion und einen verriegelbaren rot/gelben Betätiger, der eine schnelle und zuverlässige Trennung in kritischen Situationen gewährleistet. Sein Frontschutz IP65 macht ihn für raue Umgebungen geeignet, während die IP20-Klemmen einen sicheren Verdrahtungszugang bieten. Der Schalter enthält einen Schließer- und einen Öffner-Hilfskontakt, die Statusrückmeldung und Verriegelung ermöglichen. Gebaut nach IEC/EN 60947-3 und VDE 0660 Teil 107, bietet er einen Schaltwinkel von 90° und kann Motorlasten bis zu 11 kW bei 400 V AC (AC-23A) schalten. Schraubklemmen gewährleisten sichere und wartungsfreundliche Verbindungen. Ob für Maschinensteuerungen, Fördersysteme oder Gebäudeinstallationen – dieser Hauptschalter bietet eine robuste, konforme Lösung für manuelle Netztrennung und Not-Aus.

Überblick

Der Eaton P1-25/I2/SVB/HI11 ist ein 3-poliger Hauptschalter mit integriertem Not-Aus, ausgelegt für die Aufbaumontage. Er verfügt über einen roten Griff auf einer gelben Frontplatte, die seine Sicherheitsfunktion deutlich kennzeichnet. Der Schalter ist in der 0-Stellung (Aus) verriegelbar, was Lockout-/Tagout-Verfahren ermöglicht. Mit einem Bemessungsbetriebsstrom von 25 A und einer Bemessungsbetriebsspannung von 690 V AC eignet er sich für eine Vielzahl industrieller Anwendungen. Der Frontschutzgrad ist IP65, was ihn staubdicht und gegen Wasserstrahlen geschützt macht, während die Klemmen IP20 sind. Der Schalter enthält Hilfskontakte (1 Schließer + 1 Öffner) für Überwachungs- oder Steuerungszwecke. Er entspricht internationalen Normen und kann Motorlasten bis zu 11 kW bei 400 V AC (AC-23A) oder 7,5 kW (AC-3) schalten.

Was hervorsticht

• Integrierter Not-Aus mit rot/gelbem Betätiger für hohe Sichtbarkeit und schnellen Zugriff.
• In 0-Stellung (Aus) verriegelbar für sichere Wartung und Lockout/Tagout.
• Hoher IP65-Frontschutz für den Einsatz in staubigen oder feuchten Umgebungen.
• Hilfskontakte (1 Schließer + 1 Öffner) für Fernstatusanzeige oder Steuerungsverriegelung.
• Robuste Bauweise nach IEC/EN 60947-3 und VDE 0660 Teil 107.
• Weiter Betriebstemperaturbereich von -25 °C bis +50 °C.

Technische Details

• Bemessungsbetriebsstrom (Ie): 25 A
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsleistung AC-23A bei 400 V: 11 kW
• Bemessungsleistung AC-3 bei 400 V: 7,5 kW
• Hilfskontakte: 1 Schließer + 1 Öffner
• Griff Farbe: Rot
• Frontplattenfarbe: Gelb
• In 0-Stellung (Aus) verriegelbar: Ja
• Schaltwinkel: 90°
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Normen: IEC/EN 60947-3, VDE 0660 Teil 107
• Klemmentyp: Schraubklemmen
• Betriebstemperaturbereich: -25 bis +50 °C
• Montageart: Aufbaumontage

Unser Fazit

Der Eaton P1-25/I2/SVB/HI11 ist ein zuverlässiger Hauptschalter für industrielle Sicherheitsanwendungen. Seine Not-Aus-Integration, der verriegelbare Griff und die hohe IP-Schutzart machen ihn zu einer soliden Wahl für Maschinen- und Schaltschrankbauer, die eine zuverlässige manuelle Trennung benötigen. Die Hilfskontakte bieten Flexibilität für Überwachung und Steuerung. Mit nachgewiesener Konformität und robuster Konstruktion bietet er einen hervorragenden Wert für sicherheitskritische Stromkreise.
