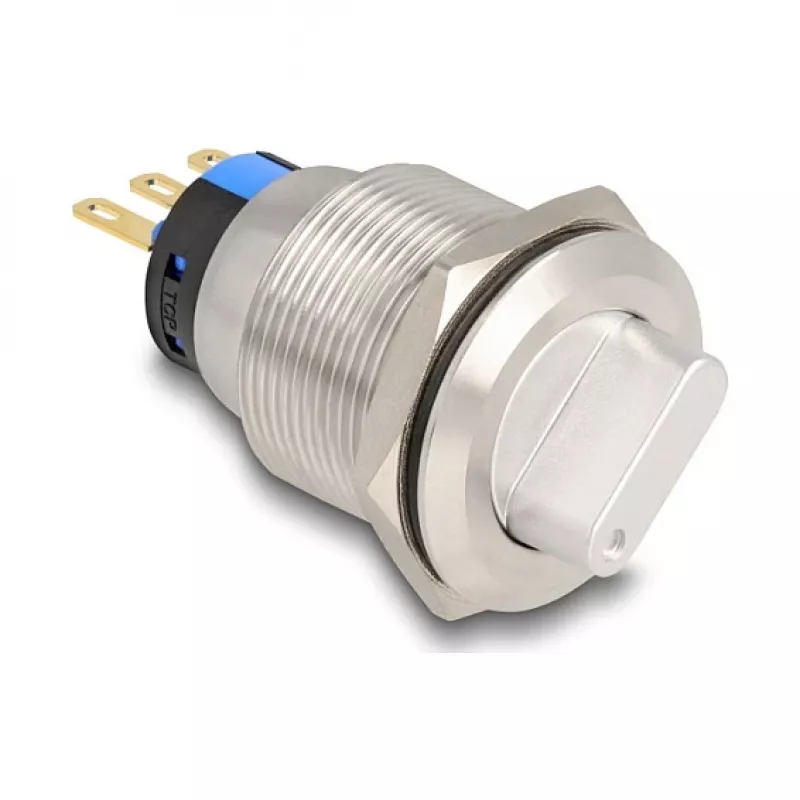

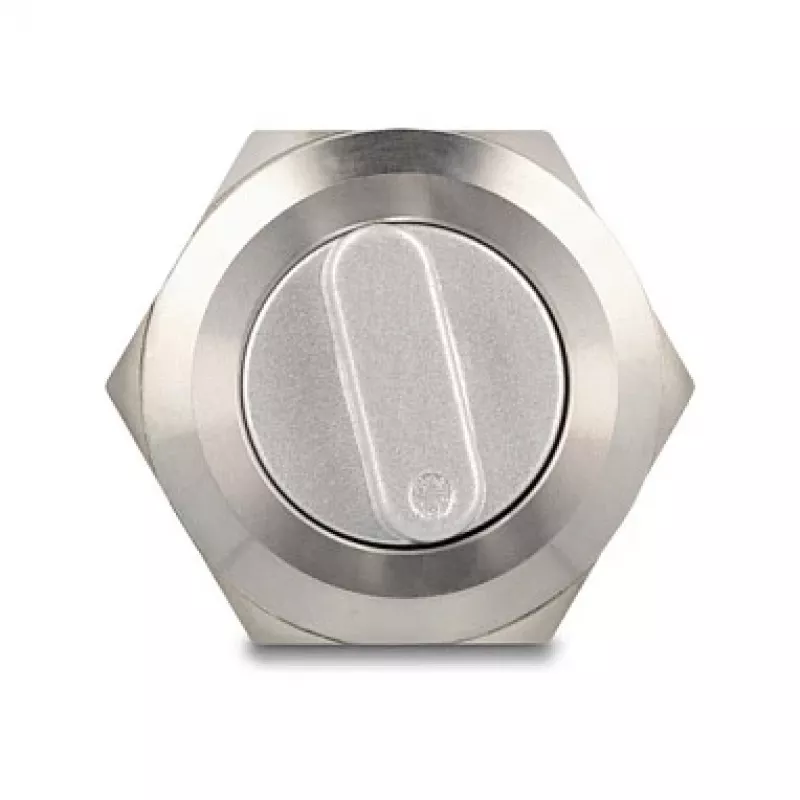

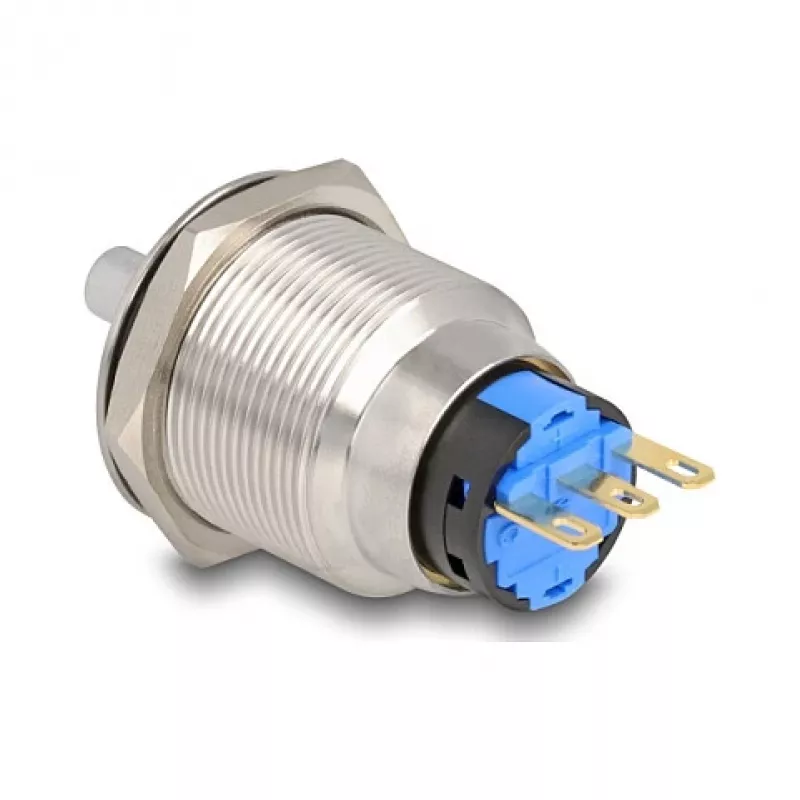

Drehschalter DELOCK 22016 22 mm mit 3 Lötanschlüssen

Der Drehschalter DELOCK 22016 ist ein kompakter, fronttafelmontierter 22-mm-Steuerschalter mit drei Lötanschlüssen. Er ist für die Positionsauswahl in elektronischen und elektrischen Geräten konzipiert und bietet eine zuverlässige mechanische Schaltung über einen Drehantrieb. Das frontmontierte Design passt in Standard-22-mm-Schalttafelausschnitte und eignet sich für Bedienfelder, Messgeräte und kleine DIY-Elektronik, bei denen ein einfacher Wahlschalter erforderlich ist.

Vorteile

Der Drehmechanismus bietet taktile Rückmeldung und eine deutliche Rastung zwischen den Positionen, was eine wiederholbare Auswahl gewährleistet. Drei Lötanschlüsse bieten sichere elektrische Verbindungsmöglichkeiten, die mit Kabelleitungen oder Leiterplatten durch Löten kompatibel sind. Das 22-mm-Schalttafelformat ermöglicht eine einfache Montage in gängigen Gerätegehäusen und Gehäusen bei geringem Platzbedarf. Die Konstruktion legt Wert auf Langlebigkeit für häufigen manuellen Betrieb und eine unkomplizierte Integration in Steuerungsschnittstellen.

Geeignet für

• Bedienfelder und Bedienerschnittstellen
• Mess- und Prüfgeräte
• Audiogeräte und Signalführung
• DIY-Elektronik und Prototyping
• Industriegehäuse mit 22-mm-Ausschnitten

Wichtige Spezifikationen

• Schalttafelausschnitt-Durchmesser: 22 mm
• Montageart: Fronttafelmontage
• Kontaktart: mechanischer Drehschalter
• Anschlusstyp: drei Lötanschlüsse
• Betätiger: Drehknopf, kompatibel mit Schalttafeleinbau
• Typische Anwendungen: Positionsauswahl und Signalführung

Verwendung

Bauen Sie den Schalter in einen 22-mm-Schalttafelausschnitt ein und befestigen Sie ihn entsprechend der Schalttafelmontage-Konstruktion, wobei die Frontblende bündig mit der Gehäuseoberfläche abschließt. Verbinden Sie die Drähte mit den Lötanschlüssen, indem Sie die Leiterenden verzinnen und Lötzinn auftragen, um zuverlässige Verbindungen herzustellen; alternativ können kurze Leitungen oder eine kleine Leiterplatte an die Anschlüsse gelötet werden, wenn eine Montage von Schalttafel zu Platine erforderlich ist. Drehen Sie den Betäter, um die gewünschte Kontaktposition auszuwählen; die mechanischen Rastungen zeigen Positionsänderungen an. Überprüfen Sie die Anschlüsse und die Funktionalität bei ausgeschaltetem System und testen Sie den Betrieb nach dem Einschalten.

Empfehlungen

Verwenden Sie geeignete Löttechnik und -temperatur, um eine Beschädigung der Anschlüsse zu vermeiden. Vermeiden Sie für eine langfristige Zuverlässigkeit übermäßige mechanische Krafteinwirkung auf den Betätiger und schützen Sie den Schalter vor Feuchtigkeit und korrosiven Umgebungen. Stellen Sie sicher, dass die elektrischen Nennwerte des Schalters mit den vorgesehenen Schaltungsbedingungen übereinstimmen, bevor Sie ihn verwenden.
