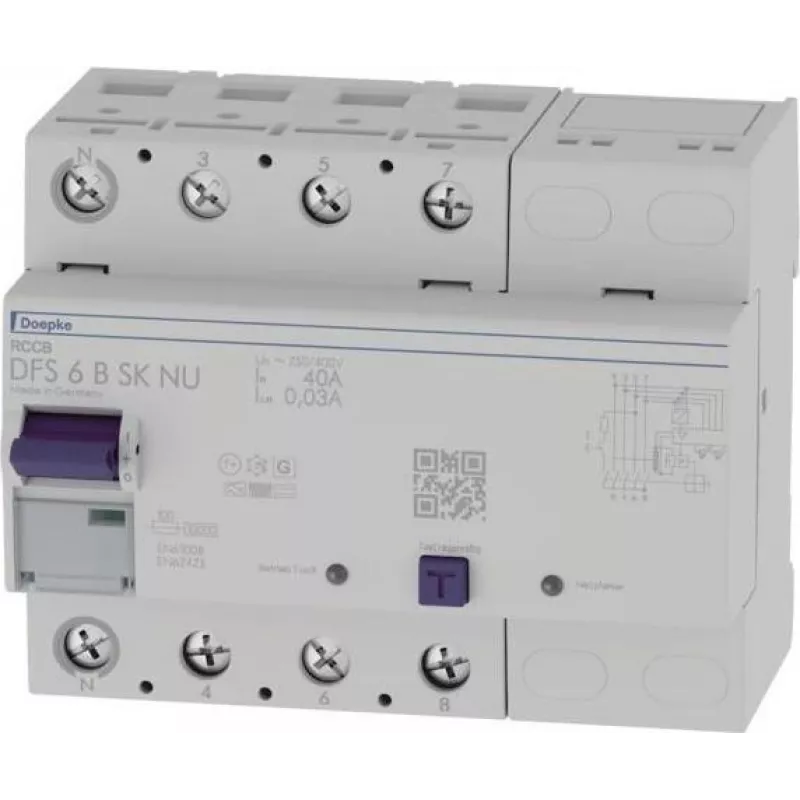

Doepke DFS6 040-4/0.03-B SK NU Fehlerstrom-Schutzschalter 4-polig 40A 30mA Typ B 09134899

Der Doepke DFS6 040-4/0.03-B SK NU ist ein 4-poliger Fehlerstrom-Schutzschalter (RCCB), der für den allstromsensitiven Schutz in Drehstromnetzen entwickelt wurde. Seine Auslösecharakteristik Typ B erkennt zuverlässig Wechsel-, pulsierende Gleich- und glatte Gleichfehlerströme und ist damit unverzichtbar für Anlagen mit Frequenzumrichtern, Ladestationen für Elektrofahrzeuge oder medizinischen Geräten. Mit einem Bemessungsstrom von 40 A und einem Bemessungsdifferenzstrom von 30 mA bietet er Personen- und Brandschutz bei hoher Anlagenverfügbarkeit.

Vorteile

Die Typ-B-Empfindlichkeit gewährleistet eine umfassende Fehlerstromerkennung, einschließlich glatter Gleichströme, die Standard-RCCBs nicht bewältigen können. Das kompakte 4-Modul-Design passt auf Standard-DIN-Schienen und spart Platz in Verteilerkästen. Die Schraubklemmen nehmen Leiter bis 50 mm² auf und ermöglichen sichere Verbindungen für Hochlaststromkreise. Der Neutralleiter ist unten rechts (NU) positioniert, was die Verdrahtung in gängigen Installationen vereinfacht. Die Stoßstromfestigkeit von 3 kA verhindert Fehlauslösungen durch Blitz- oder Schalttransienten.

Geeignet für

• Drehstromkreise mit Frequenzumrichtern oder USV-Systemen
• Ladeinfrastruktur für Elektrofahrzeuge, die gleichstromsensitiven Schutz erfordert
• Industrielle Maschinen mit Gleichrichtern oder Drehzahlreglern
• Medizinische Bereiche (Gruppe 2) gemäß IEC 60364-7-710
• Photovoltaikanlagen mit transformatorlosen Wechselrichtern

Technische Daten

• Bemessungsdifferenzstrom: 30 mA (0,03 A)
• Bemessungsstrom: 40 A
• Polzahl: 4
• Bemessungsspannung: 230/400 V AC, 50/60 Hz
• Kurzschlussfestigkeit: 10 kA mit geeigneter Vorsicherung
• Montage: DIN-Schiene EN 60715, 4 Module breit
• Schutzart: IP20 (Klemmen), IP40 (installiert)
• Betriebstemperatur: -25 °C bis +40 °C

Empfehlungen

Für optimalen Schutz kombinieren Sie diesen RCCB mit einem geeigneten Leitungsschutzschalter (MCB) als zusätzlichen Überstromschutz. Stellen Sie sicher, dass das vorgeschaltete Schutzgerät die bedingte Kurzschlussfestigkeit von 10 kA erfüllt. Bei Installationen mit hohen Ableitströmen ziehen Sie eine kurzzeitverzögerte Version in Betracht, um Fehlauslösungen zu vermeiden.
