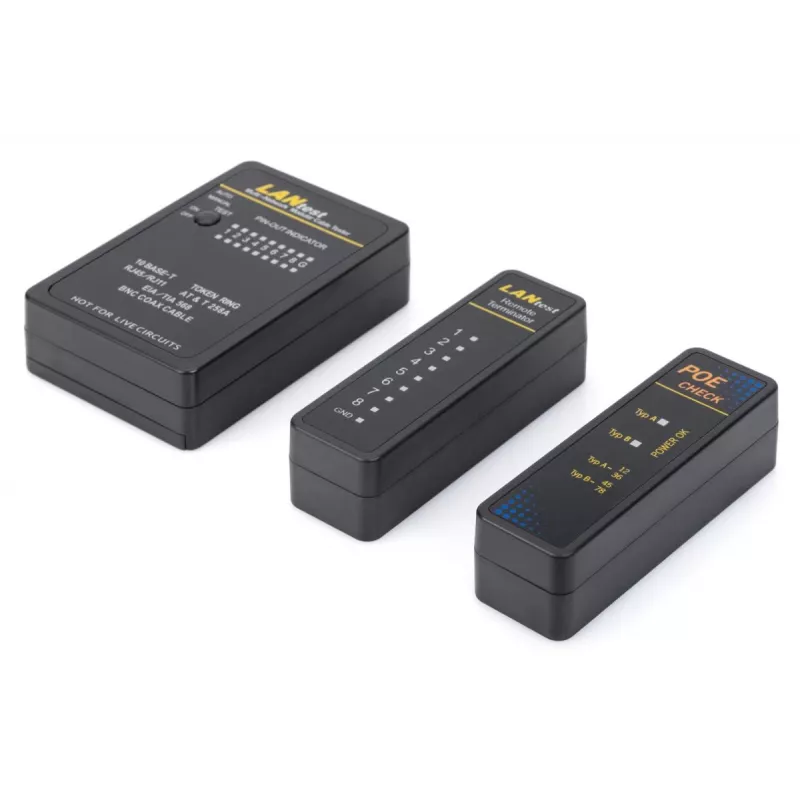

DIGITUS Kabeltester, Netzwerk, RJ45, BNC Hauptgerät, Remote-Einheit, PoE-Tester, mit Koffer

Der Digitus Netzwerk- und Kommunikationskabeltester DN-14001-1 ist ein kompaktes, batteriebetriebenes Werkzeug zur Überprüfung von RJ45- (LAN) und BNC-Verkabelung. Er unterstützt die Prüfung von 10Base-T, 10Base-2, RJ45/TM11-Modularkabeln und Verkabelungsstandards wie 258A und TIA-568A/568B und kann das abgehende Kabelende mit dem Empfangsende vergleichen, um die korrekte Pinbelegung zu identifizieren. Das Kit enthält eine Remote-Einheit und einen Adapter für BNC-Kabeltests und wird in einem Hartschalenkoffer geliefert.

Vorteile

Der Tester führt Loop-, Remote- und PoE-Tests durch und zeigt die Ergebnisse über LED-Anzeigen zur einfachen Interpretation an. Tests können automatisch oder manuell durchgeführt werden, und der Remote-Tester ermöglicht die Überprüfung von Kabeln, die in Wandverteilern oder Patchpanels installiert sind. Sein kompaktes Design und die mitgelieferten BNC- und LAN-Kabel machen ihn für den Außendienst und schnelle Fehlerbehebung geeignet.

Geeignet für

• Überprüfung von RJ45-Netzwerk-Patchkabeln
• Testen von BNC-Koaxialkabeln (mit mitgeliefertem Adapter)
• Überprüfung installierter Kabel in Wanddosen, Verteilern oder Patchfeldern mithilfe der Remote-Einheit
• Schnelle Durchgangs-, Pinbelegungs- und PoE-Präsenzprüfungen

Wichtige Spezifikationen

• Modell: Digitus DN-14001-1
• Unterstützte Kabeltypen: RJ45 (LAN), BNC (10Base-2), Modularkabel
• Verkabelungsstandards: 258A, TIA-568A/568B, Token Ring
• Tests: Loop-Test, Remote-Test, PoE-Test, Pinbelegung
• Stromversorgung: 9-V-Batterie
• Abmessungen: 55 mm x 25 mm x 80 mm
• Lieferumfang: Remote-Tester, BNC-Adapter, LAN- und BNC-Kabel, Hartschalenkoffer
• Marke: DIGITUS, MPN: DN-14001-1, EAN: 4016032458692

Verwendung

Verbinden Sie ein Ende des Kabels mit dem Haupttester und das andere Ende mit der Remote-Einheit (oder verwenden Sie den BNC-Adapter für Koaxialkabel). Versorgen Sie das Gerät mit einer 9-V-Batterie, wählen Sie den automatischen oder manuellen Testmodus und starten Sie den Test. Lesen Sie die LED-Anzeigen, um Durchgang, korrekte Pinbelegung oder PoE-Präsenz zu bestimmen. Lassen Sie bei installierter Verkabelung die Remote-Einheit am entfernten Ende in einem Wandverteiler oder Patchfeld und starten Sie den Test vom Hauptgerät aus.

Empfehlungen

Stellen Sie für zuverlässige Ergebnisse sicher, dass die 9-V-Batterie ausreichend geladen ist und saubere, unbeschädigte Steckverbinder verwendet werden. Verwenden Sie die Remote-Einheit, um Fehler in installierter Verkabelung zu isolieren, und konsultieren Sie die Verkabelungsstandards (258A, TIA-568A/568B), wenn Sie die Pinbelegungsergebnisse interpretieren.
