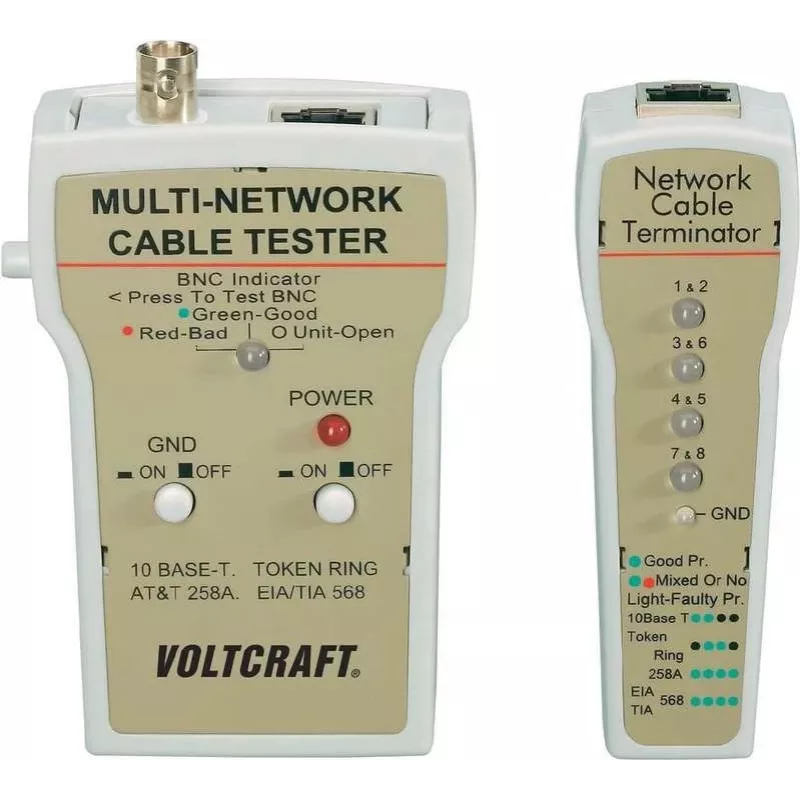

Netzwerkkabeltester Voltcraft CT-1 für BNC und RJ-45, testet 10Base-T UTP/STP

Der Voltcraft CT-1 ist ein handliches Netzwerkkabeltestgerät zur Überprüfung der Durchgangs- und Verdrahtungsintegrität von BNC-Koaxialsteckern und RJ-45-Ethernet-Steckern. Kompatibel mit 10Base-T UTP- und STP-Verkabelung, überprüft der Tester die Pin-zu-Pin-Verbindungen und identifiziert Unterbrechungen und Kurzschlüsse entlang einer Kabelstrecke. Das kompakte, tragbare Gerät ist für Installations- und Wartungsaufgaben vorgesehen, bei denen eine schnelle Überprüfung der Verbindungsverkabelung hilft, die Fehlersuche zu verkürzen und Verbindungsprobleme zu vermeiden.

Vorteile

Der Tester ermöglicht eine unkomplizierte Überprüfung sowohl von BNC- als auch von RJ-45-Abschlüssen ohne aufwändige Einrichtung und ermöglicht so eine schnelle Erkennung von Verdrahtungsfehlern. Seine einfache Schnittstelle und die visuellen Anzeigen erleichtern die Interpretation der Ergebnisse vor Ort. Das Gerät ist batteriebetrieben und leicht, was den Transport zwischen Einsatzorten und den Zugang zu engen Räumen erleichtert, in denen Kabel installiert sind.

Geeignet für

• Installation und Inbetriebnahme von 10Base-T-Ethernet-Netzwerken mit UTP- oder STP-Kabeln
• Felddiagnose von koaxialen BNC-Verbindungen in CCTV- oder Legacy-Netzwerken
• Wartungsprüfungen und Überprüfung nach Kabelreparaturen oder Neuabschlüssen
• Schnelle Durchgangsprüfungen vor Ort bei Netzwerk-Upgrades oder -Umzügen

Wichtige Spezifikationen

• Anschlussunterstützung: BNC- und 8P8C (RJ-45)-Anschlüsse
• Kabeltypen: kompatibel mit ungeschirmten Twisted-Pair- (UTP), geschirmten Twisted-Pair- (STP) und Koaxialkabeln
• Funktion: Durchgangsprüfung, Verdrahtungsintegritätsprüfung, Unterbrechungs-/Kurzschlusserkennung
• Stromversorgung: batteriebetrieben für den mobilen Einsatz
• Anzeige/Indikatoren: visuelle LED-Anzeige für den Status einzelner Adern
• Formfaktor: kompaktes, handliches Design für den Feldeinsatz

Anwendung

Verbinden Sie ein Ende des Kabels mit dem Hauptgerät und das andere Ende mit dem Fern- oder Sekundäranschluss (BNC auf BNC oder RJ-45 auf RJ-45). Schalten Sie den Tester ein und beobachten Sie die Anzeigesequenz oder die LEDs, die den einzelnen Adern entsprechen. Eine kontinuierliche Sequenz zeigt korrekte Verdrahtung und Durchgang an; unterbrochene oder fehlende Anzeigen weisen auf Unterbrechungen hin, während gleichzeitige Anzeigen auf mehreren Adern auf Kurzschlüsse hindeuten können. Ersetzen Sie die Batterie, wenn die Anzeigen schwach sind oder nicht leuchten. Befolgen Sie die üblichen Sicherheitsvorkehrungen, indem Sie aktive Netzwerkgeräte vor dem Testen vom Netz trennen.

Empfehlungen

Verwenden Sie den Voltcraft CT-1 zur Überprüfung der Verkabelung, bevor Sie Netzwerkgeräte einschalten oder anschließen, und führen Sie Tests nach jeder Terminierung, Reparatur oder Änderung der Kabelverlegung durch. Bewahren Sie den Tester in einer trockenen Umgebung auf und ersetzen Sie die Batterien regelmäßig, um eine zuverlässige Leistung bei Installations- und Wartungsarbeiten zu gewährleisten.
