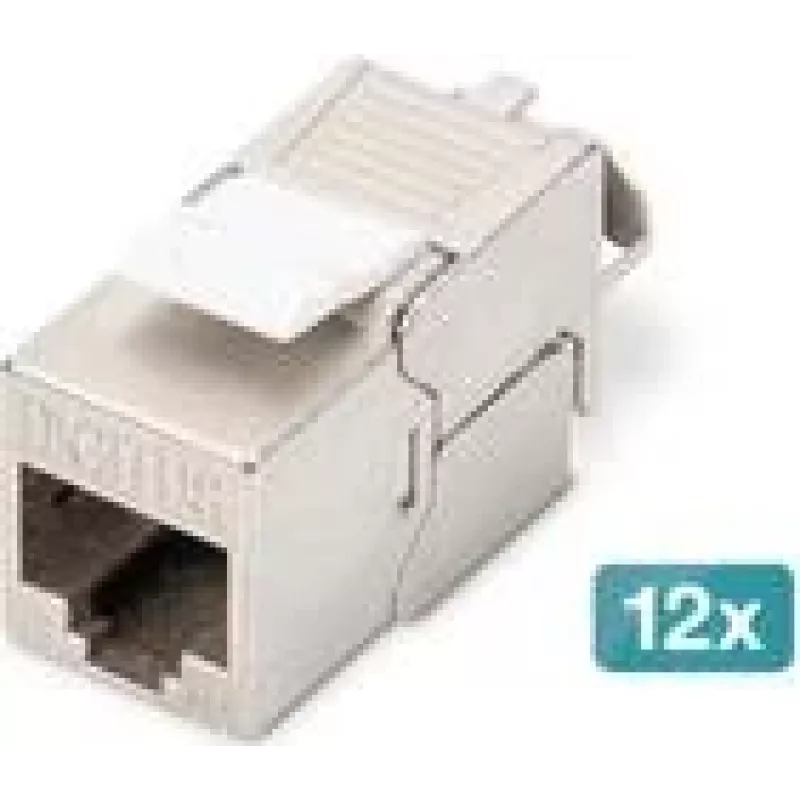

DIGITUS CAT 6A geschirmtes Keystone-Modul, werkzeugfrei, RJ-45, flach, Silber — 12er-Pack

Das DIGITUS CAT 6A geschirmte Keystone-Modul im 12er-Pack bietet eine kompakte, werkzeugfreie Lösung für Hochgeschwindigkeits-Ethernet-Installationen. Jedes flache, silberne Modul verfügt über eine RJ-45-Buchse und eine 360°-Schirmkontaktierung, um zuverlässig geschirmte Verbindungen für Daten-, Sprach- und Netzwerkverkabelung sicherzustellen. Entwickelt für die Snap-in-Montage in Keystone-Wanddosen, modularen Anschlussdosen und 19"-Verteilerfeldern, unterstützen die Module CAT 6A-Leistung bis zu 500 MHz und sind für PoE-Einsätze geeignet.

Vorteile

Die werkzeugfreie Installation mit LSA-Schneidklemmverbindern beschleunigt die Feldkonfektionierung und reduziert die Installationszeit, während die farbcodierte Verdrahtung (EIA/TIA 568 A & B) Verdrahtungsfehler minimiert. Das Zinkdruckgussgehäuse mit Nickelbeschichtung und die Phosphorbronze-Kontakte mit Nickel- und Goldauflage bieten zuverlässige mechanische und elektrische Eigenschaften. Kompakte Abmessungen ermöglichen eine dichte Montage in 1U-19"-Panels oder designkompatiblen Anschlussdosen, und die mitgelieferte Staubschutzkappe hält die RJ-45-Schnittstelle sauber.

Geeignet für

• Strukturierte Verkabelung in Büros und Serverräumen
• Patchfelder und Keystone-Wanddosen
• PoE-Stromversorgung für IP-Telefone, drahtlose Zugangspunkte und Kameras
• Nachrüst- und Feldkonfektionierungsprojekte, die einen werkzeugfreien Anschluss erfordern

Wichtige Spezifikationen

• Kategorie: CAT 6A, 10GBase-T, bis zu 500 MHz
• Steckverbinder: RJ-45 (8P8C), flacher Modulformfaktor
• Schirmung: 360°-Schirmkontaktierung, Metallgehäuse
• Anschluss: Werkzeugfreie LSA-Schneidklemmverbinder, farbcodiert für EIA/TIA 568 A & B
• Material: Zinkdruckgussgehäuse (nickelbeschichtet); Kontaktmaterial Phosphorbronze mit Nickel- und 0,5 μm Goldauflage
• PoE-Unterstützung: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE in der permanenten Verbindung)
• Mechanisch: Steckkraft max. 30 N; Haltekraft 7,7 kg zwischen Buchse und Stecker; Steckzyklen ≥ 750
• Elektrisch / Sicherheit: Spannungsfestigkeit 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Temperaturbereich: -20 °C bis +70 °C
• Kabelkompatibilität: massive und flexible Leiter AWG 26/7 bis 22/1; getestet mit AWG 22/1 Installationskabel
• Zusätzliche Merkmale: Wiederverschließbarer intelligenter Kabelmanager, Staubschutzkappe
• Packungsinhalt: 12 Keystone-Module

Verwendung

Setzen Sie das Modul in eine kompatible Keystone-Öffnung oder ein 19"-Patchfeld ein, bis es einrastet. Schließen Sie das Kabel an, indem Sie die Leiter entsprechend dem gewählten Verdrahtungsschema (EIA/TIA 568 A oder B) in die farbcodierten LSA-Schneidklemmverbinder einlegen und durch Drücken die Verbindung sichern; es sind keine Spezialwerkzeuge erforderlich. Verwenden Sie die integrierte Zugentlastung und die Kabelbinderposition, um das Kabel zu fixieren und schließen Sie den wiederverschließbaren Kabelmanager. Setzen Sie die Staubschutzkappe auf die RJ-45-Buchse, wenn der Port nicht verwendet wird.

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige CAT 6A- oder höhere Verkabelung und befolgen Sie die EIA/TIA-Verdrahtungsstandards. Vermeiden Sie übermäßiges Biegen in der Nähe des Anschlusspunkts, stellen Sie eine ordnungsgemäße Schirmerdung im Verteilerfeld sicher und überprüfen Sie die PoE-Stromversorgungsbudgets für angeschlossene Geräte. Überprüfen Sie regelmäßig die Steckzyklen und tauschen Sie Module aus, die Verschleiß über die bewertete Nutzung hinaus zeigen.
