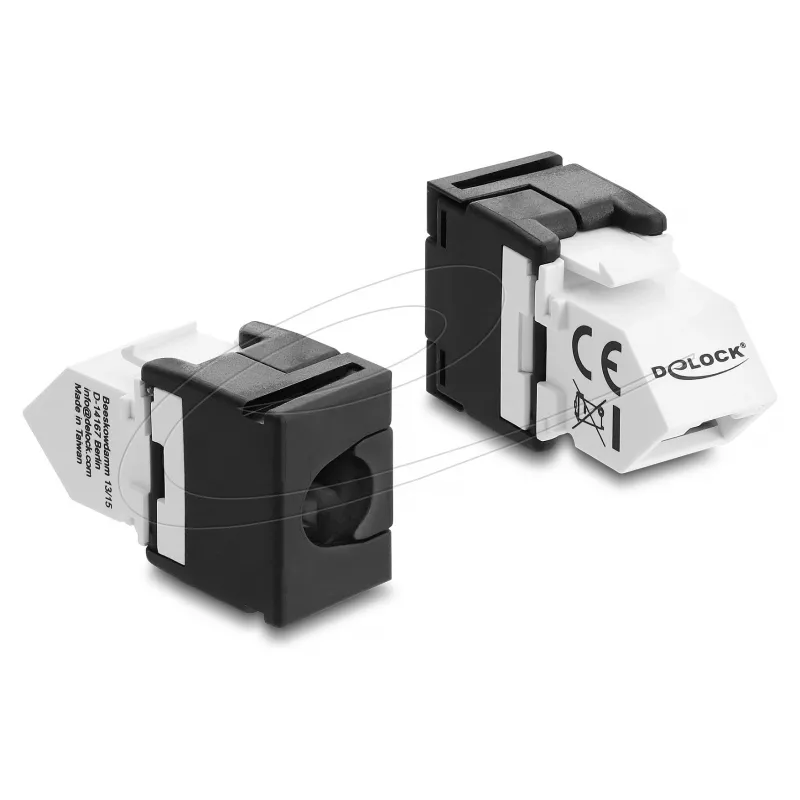

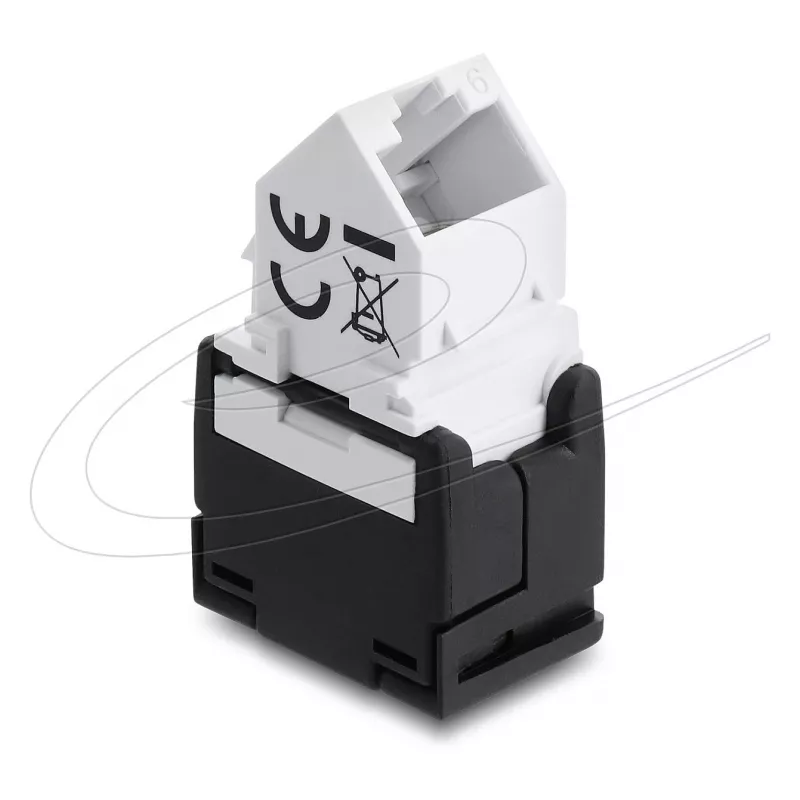

DELOCK Keystone-Modul RJ45-Buchse auf LSA Cat.6 45° abgewinkelt ungeschirmt schwarz

DELOCK Keystone-Modul RJ45-Buchse auf LSA Cat.6 45° abgewinkelt ungeschirmt schwarz bietet eine kompakte Abschlusslösung für Cat.6-Ethernet-Verkabelung. Entwickelt für die Installation in Keystone-Anschlussdosen und Patch-Panels, terminiert das Modul Twisted-Pair-Kabel an LSA-IDC-Kontakten und präsentiert eine standardmäßige RJ45-Frontbuchse für Netzwerkgeräte. Das 45° abgewinkelte Gehäuse hilft bei der Kabelführung in beengten Räumen, während die korrekte Paarausrichtung für eine zuverlässige Datenübertragung erhalten bleibt.

Vorteile

Das Modul unterstützt Cat.6-Leistung und bewahrt die Signalintegrität durch eine präzise RJ45-Kontaktschnittstelle und LSA-IDC-Terminierung. Sein ungeschirmtes Design eignet sich für typische Büro- und Wohnumgebungen, in denen keine geschirmte Verkabelung erforderlich ist. Der 45° abgewinkelte Formfaktor reduziert die Kabelbelastung hinter Panels und Anschlussdosen und ermöglicht ein ordentlicheres Kabelmanagement in überfüllten Racks oder flachen Unterputzdosen. Das kompakte Keystone-Format erlaubt eine einfache Installation und Austausch in standardmäßigen Abdeckrahmen und Patch-Panels.

Geeignet für

Technische Spezifikationen

Verwendung

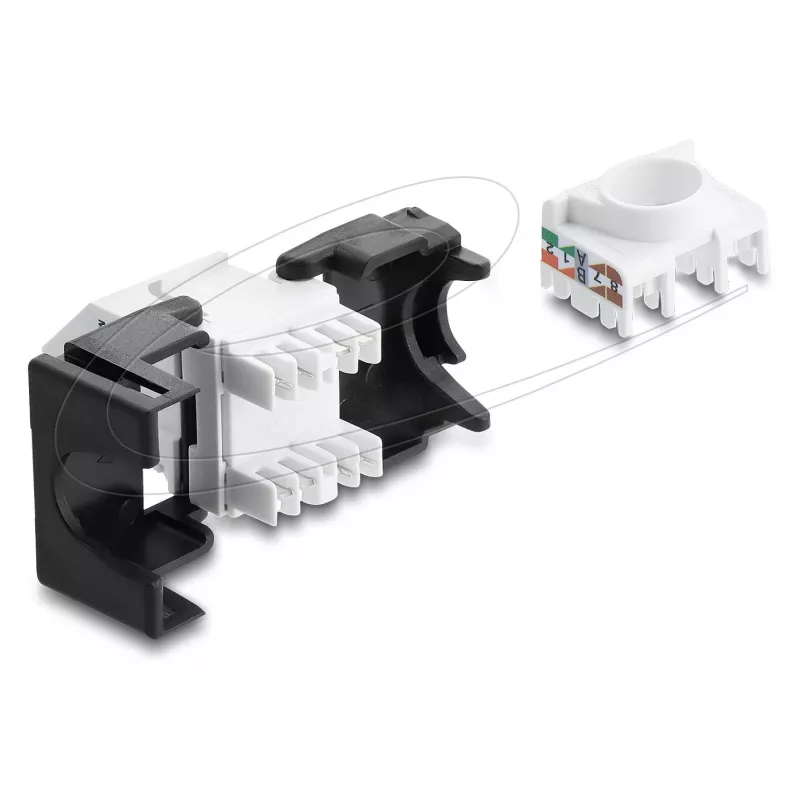

Setzen Sie das Modul in eine kompatible Keystone-Öffnung einer Anschlussdose oder eines Patch-Panels ein, bis es einrastet. Entfernen Sie den Kabelmantel und ordnen Sie die einzelnen Leiter gemäß dem gewählten Verdrahtungsstandard (T568A oder T568B) an. Führen Sie jeden Leiter in den entsprechenden LSA/IDC-Steckplatz ein und verwenden Sie ein geeignetes Anlegewerkzeug, um die Leiter sicher zu terminieren. Testen Sie nach der Terminierung die Verbindung mit einem Netzwerktester, um die Durchgängigkeit und die korrekte Paarverdrahtung zu überprüfen, und stecken Sie dann ein RJ45-Patchkabel in die Frontbuchse, um Netzwerkgeräte anzuschließen.

Empfehlungen

Verwenden Sie geeignete Kabelmanagementpraktiken und halten Sie Biegeradien ein, um die Cat.6-Leistung zu erhalten. Erwägen Sie in Umgebungen mit hohen elektromagnetischen Störungen den Einsatz geschirmter Alternativen und kompatibler geschirmter Verkabelung. Stellen Sie stets die Konsistenz des Verdrahtungsstandards in der gesamten Installation sicher (T568A oder T568B) und führen Sie Kabelzertifizierungstests durch, wenn eine garantierte Leistung erforderlich ist.
