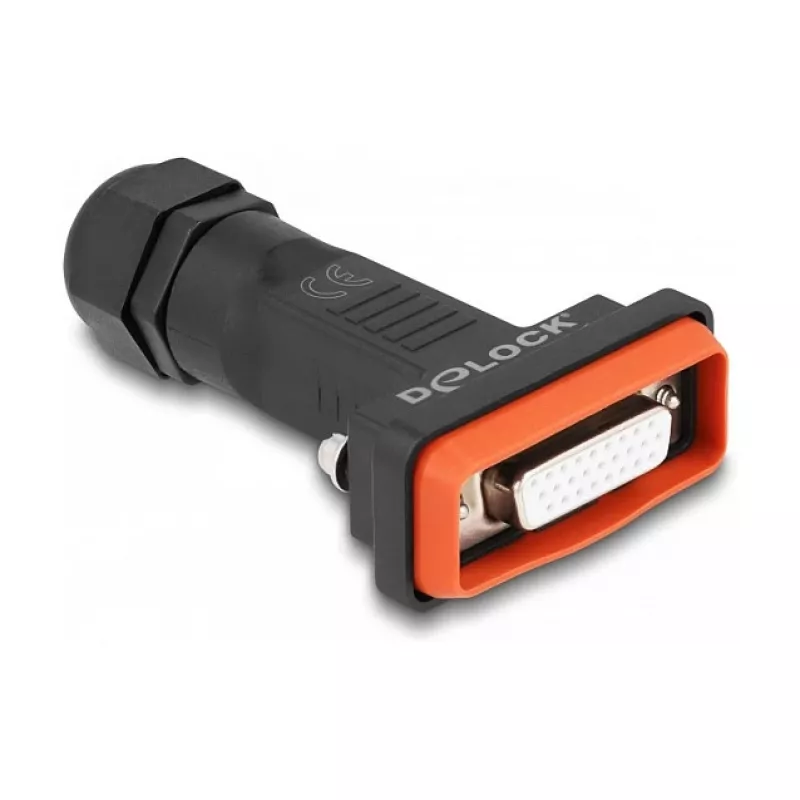

DeLOCK D-Sub HD 26-polige Buchse IP67 wasserdicht schwarz orange

Der DeLOCK D-Sub HD 26-polige Buchsenstecker mit IP67-wasserdichtem Gehäuse ist für die Lötmontage und Kabelkonfektionierung in Industrie- und Schaltschrankumgebungen konzipiert. Der Steckverbinder bietet 26 Lötstifte und ein abgedichtetes Gehäuse, um gelötete Kabelverbindungen vor Staub und Wasser zu schützen. Das Produkt wird in Schwarz und Orange geliefert und misst etwa 80 mm (Breite) × 49 mm (Tiefe) × 22 mm (Höhe).

Vorteile

Das IP67-zertifizierte Gehäuse gewährleistet Schutz gegen Staubeintritt und zeitweiliges Untertauchen in Wasser, was die Zuverlässigkeit der Verbindungen in rauen oder feuchten Umgebungen erhöht. Das Design ermöglicht eine einfache Lötmontage: Die Kabeladern können durch das Gehäuse geführt und direkt an den D-Sub-Kontakten verlötet werden, wonach das gelötete Kabel und der Steckverbinder zusammen in das Gehäuse für eine sichere Abdichtung montiert werden. Kompakte Abmessungen machen es geeignet für den Einbau in Schaltschränken und anderen beengten Räumen.

Geeignet für

• Industrielle Ausrüstung und Maschinen
• Schaltschränke und Bedienfelder
• Umgebungen, die staub- und wasserdichte Kabelverbindungen erfordern
• Kabelkonfektionierung und kundenspezifische Verdrahtungsprojekte mit D-Sub HD 26-polig

Technische Daten

• Steckverbinder: D-Sub HD 26-polig (26 Lötstifte)
• Schutzart: IP67 (wasserdicht, staubdicht)
• Farbe: Schwarz, Orange
• Abmessungen (ca.): 80 mm × 49 mm × 22 mm (B × T × H)
• Marke / MPN: DELOCK / 87809
• EAN: 4043619878093

Verwendung

Führen Sie die Kabeladern durch die Öffnung des wasserdichten Gehäuses und löten Sie jeden Leiter an die entsprechenden D-Sub-Kontakte gemäß dem für Ihre Anwendung erforderlichen Anschlussplan. Platzieren Sie nach dem Löten die gelötete Steckverbinderbaugruppe im Gehäuse und sichern Sie sie, so dass die Gehäusedichtung um Kabel und Steckverbinder schließt. Stellen Sie sicher, dass das Gehäuse korrekt angezogen ist, um den IP67-Schutz zu erhalten, bevor Sie die Baugruppe in den Schaltschrank oder das Gerät einbauen.

Empfehlungen

Für eine zuverlässige Abdichtung überprüfen Sie, ob der Kabelaußendurchmesser und der Mantelzustand mit der Spezifikation der Kabelverschraubung des Gehäuses übereinstimmen. Führen Sie nach der Montage und vor dem Aussetzen des Steckverbinders an Nässe eine Durchgangs- und Isolationsprüfung durch. Verwenden Sie eine geeignete Zugentlastung und vermeiden Sie scharfe Biegungen am Kabelausgang, um die langfristige Zuverlässigkeit zu erhalten.
