DELOCK D-Sub 25-polig Stecker auf RJ12 Buchse Montageset, blau

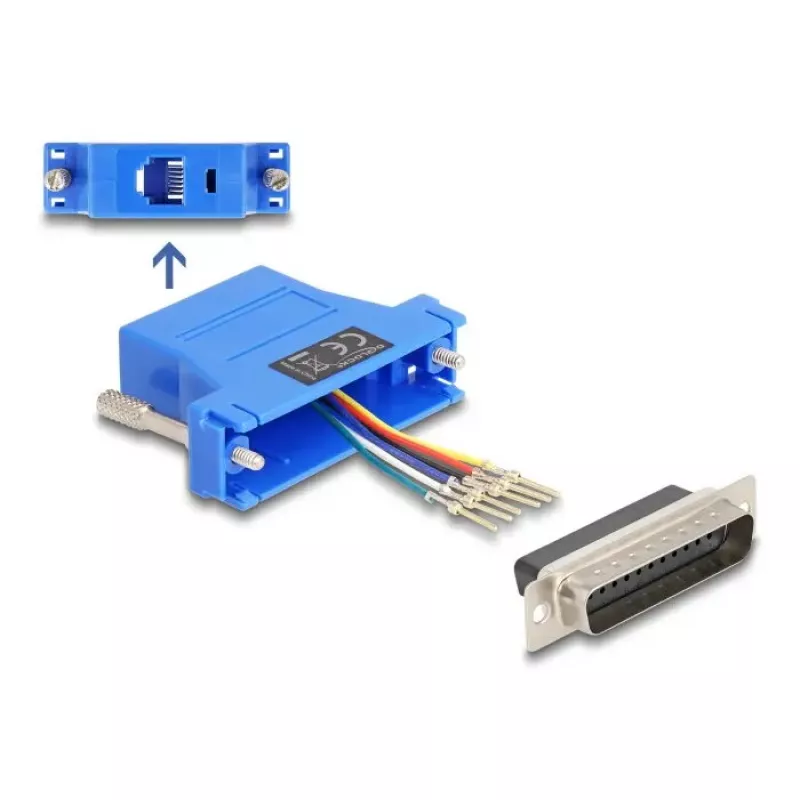

Montageset von DELOCK zur Herstellung eines Kabels mit einem D-Sub 25-poligen Stecker an einem Ende und einer RJ12-Buchse am anderen. Dieses Kit ermöglicht die Umwandlung einer seriellen D-Sub-25-Schnittstelle in einen RJ12-Anschluss, sodass serielle oder Peripherieverbindungen über Telefon-/ISDN- oder RJ12-Kabel verlängert werden können. Das blaue Gehäuse enthält austauschbare Kontaktpositionen, sodass die D-Sub-25-Verdrahtung individuell an die erforderliche Pinbelegung angepasst werden kann. Die Kontakte rasten mit einem leichten Klick in das D-Sub-Gehäuse ein, um einen sicheren und zuverlässigen Kontakt während des Betriebs zu gewährleisten.

Vorteile

Das DELOCK D-Sub 25-polig Stecker auf RJ12 Buchse Montageset bietet Flexibilität für kundenspezifische Verkabelungen und Reparaturarbeiten. Die individuelle Zuordnung der D-Sub-Kontakte ermöglicht die Anpassung der Verdrahtung an verschiedene serielle oder Peripherieprotokolle, ohne dass ein fest verdrahteter Adapter erforderlich ist. Das einrastende Kontaktdesign vereinfacht die Montage und reduziert das Risiko lockerer Verbindungen, während das kompakte blaue Gehäuse für beengte Einbauräume geeignet ist. Der Kit-Ansatz ermöglicht die Konfektionierung vor Ort und den schnellen Austausch beschädigter Steckverbinder.

Geeignet für

• Kundenspezifische serielle Kabelkonfektionen, bei denen ein D-Sub 25 auf RJ12 umgesetzt werden muss
• Reparatur und Außendienst für Geräte mit D-Sub-25-auf-RJ12-Schnittstellen
• Verlängerung serieller oder Peripherieverbindungen über Telefon-/ISDN- oder RJ12-Verkabelung
• Prototyping und Testen verschiedener Pinbelegungen für ältere Geräte

Wichtige Spezifikationen

• Steckverbinder 1: D-Sub 25-polig, Stecker, konfigurierbare Kontaktpositionen
• Steckverbinder 2: RJ12, Buchse
• Gehäusefarbe: blau
• Enthält Komponenten für ein konfektioniertes Kabelende
• Geeignet für Telefon-/ISDN-/RJ12-Kabel sowie serielle/Peripherie-Signalübertragung

Anwendung

Bereiten Sie das Kabel vor, indem Sie die Adern entsprechend der gewünschten Pinbelegung abisolieren und anordnen. Setzen Sie die einzelnen Kontakte an den erforderlichen Positionen in das D-Sub-25-Gehäuse ein, bis sie einrasten. Konfektionieren Sie das andere Ende mit dem RJ12-Buchsenmodul gemäß der RJ12-Kontaktbelegung. Überprüfen Sie Durchgang und korrekte Verdrahtung mit einem Multimeter oder Kabeltester, bevor Sie die Verbindung an Geräte anschließen. Stellen Sie sicher, dass die montierten Steckverbinder fest sitzen und gesichert sind, um Zugbelastung der Kontakte zu vermeiden.

Empfehlungen

Überprüfen Sie vor der endgültigen Installation die Pinbelegung und Signalzuordnung des Zielgeräts, um Fehlanpassungen zu vermeiden. Verwenden Sie für die Anwendung geeignete Kabeltypen und vermeiden Sie übermäßiges Biegen in der Nähe des Steckverbinders. Testen Sie die montierte Verbindung vor dem Live-Betrieb auf Durchgang und korrekte Signalführung.
