DeLOCK D-Sub 9-polig Buchse auf RJ12 Buchse Montageset rot

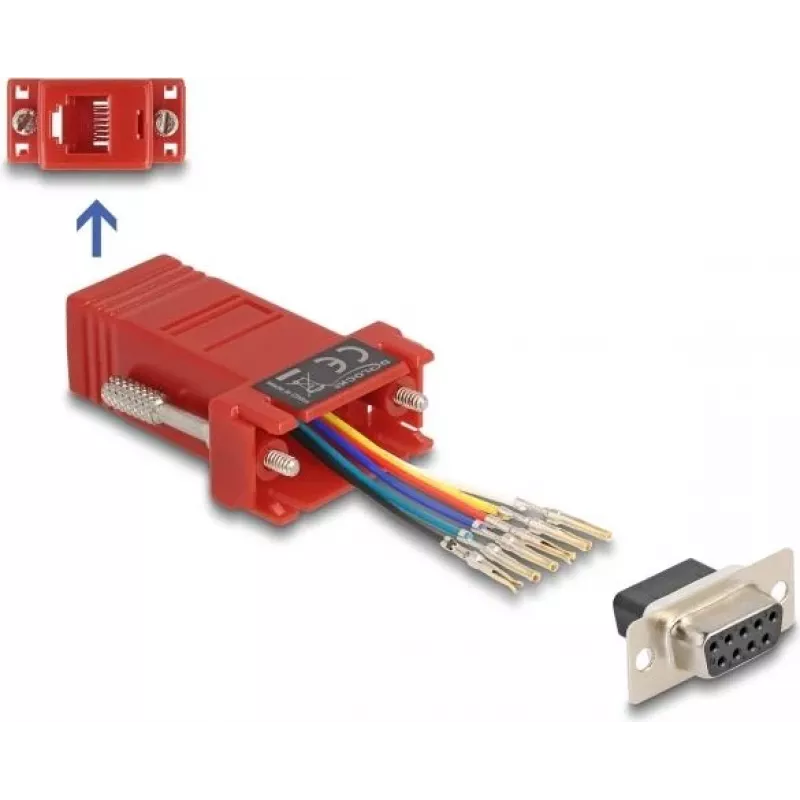

Mit diesem DeLOCK D-Sub 9-polig Buchse auf RJ12 Buchse Montageset in rot können Sie eine serielle D-Sub 9 Schnittstelle über ein ISDN-, Telefon- oder RJ12-Kabel verlängern. Das Set enthält ein D-Sub 9 Steckergehäuse und eine RJ12-Buchse; die Kontakte können einzeln in das D-Sub-Gehäuse eingesetzt werden, um die gewünschte Pin-Belegung zu erreichen. Die Steckverbinder rasten mit einem leichten Klick ein und gewährleisten so einen zuverlässigen Kontakt.

Vorteile

Das Set ermöglicht eine flexible und anpassbare Pin-Belegung für eine D-Sub 9 Schnittstelle und unterstützt den Anschluss über gängige RJ12/Telefonkabel. Das Einrast-Kontaktdesign sorgt für stabile elektrische Verbindungen, und das rote Gehäuse bietet eine klare visuelle Kennzeichnung. Das Design ist für eine dauerhafte, wartungsfreundliche Montage ausgelegt.

Geeignet für

• Verlängerung oder Anpassung von RS-232/seriellen D-Sub 9 Verbindungen mit RJ12/Telefonkabeln
• Individuelle Verdrahtung oder Kleinserien-Montage, bei der eine eigene Pin-Belegung erforderlich ist
• Service-, Reparatur- oder Prototyping-Arbeiten, die eine D-Sub 9 Buchse auf RJ12 Schnittstelle erfordern

Wichtige Spezifikationen

• Anschluss 1: D-Sub 9 (Buchse)
• Anschluss 2: RJ12 (Buchse)
• Produktfarbe: Rot
• Hersteller: DELOCK
• MPN: 67079
• EAN: 4043619670796

Anwendung

Setzen Sie die einzelnen Kontakte gemäß der gewünschten Pin-Belegung in das D-Sub 9 Gehäuse ein und montieren Sie dann die Gehäuseteile um die Kontakte herum. Stecken Sie die RJ12-Buchse in ihre Position und drücken Sie sie, bis die Buchsen einrasten und vollständig sitzen. Schließen Sie das RJ12- und das D-Sub-Kabel nach Bedarf an und prüfen Sie vor der Verwendung die Durchgängigkeit.

Empfehlungen

Verwenden Sie geeignetes Werkzeug zum Einsetzen der Kontakte, um Beschädigungen zu vermeiden. Überprüfen Sie die Pin-Belegung und die Kabelverdrahtung, bevor Sie die Spannungsversorgung einschalten oder Geräte anschließen. Sorgen Sie bei festen Installationen für Zugentlastung und eine sichere Befestigung des montierten Steckverbinders.
