DeLOCK D-Sub 15-polig Stecker auf Reihenklemme für Hutschiene 58 mm x 61 mm x 30 mm

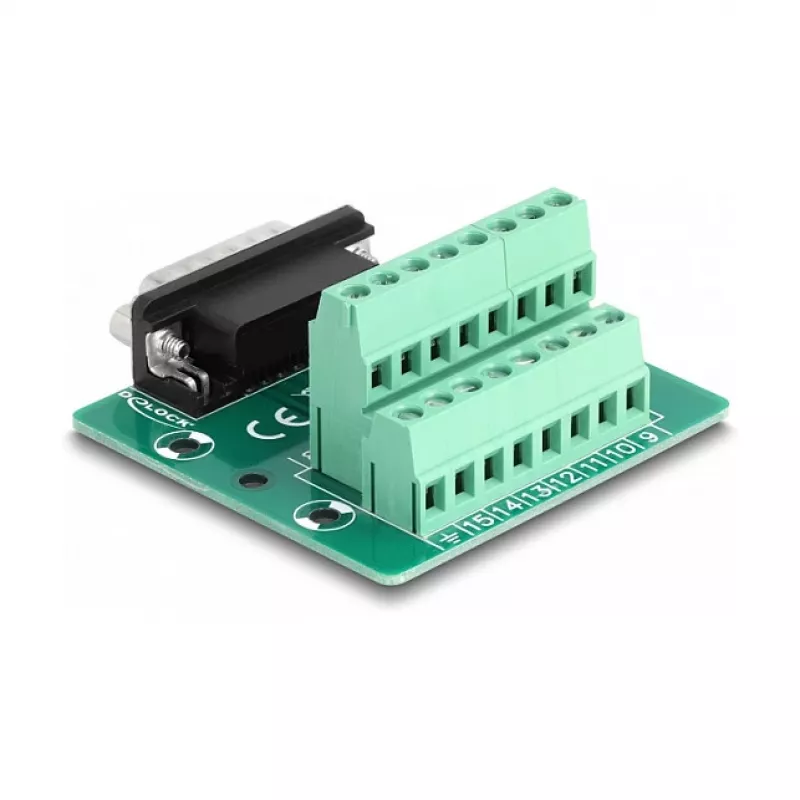

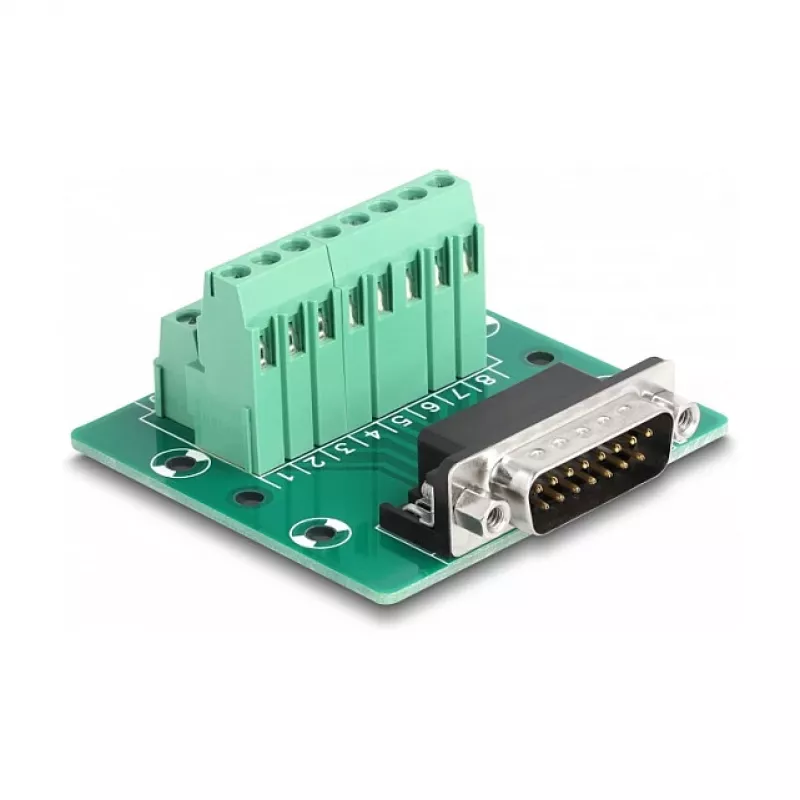

Der DeLOCK D-Sub 15-polig Stecker auf Reihenklemme für Hutschiene ist ein kompakter Adapter, der einen D-Sub 15-poligen Steckverbinder in eine Schraubklemmenleiste für abisolierte Drähte umwandelt. Ausgelegt für die Montage auf Hutschienen, misst der Adapter 58 mm × 61 mm × 30 mm und eignet sich für Schaltschränke und industrielle Installationen, bei denen eine D-Sub-Verbindung auf einzelne Leiter geführt werden muss. Das Produkt ist grün und wird in China hergestellt.

Vorteile

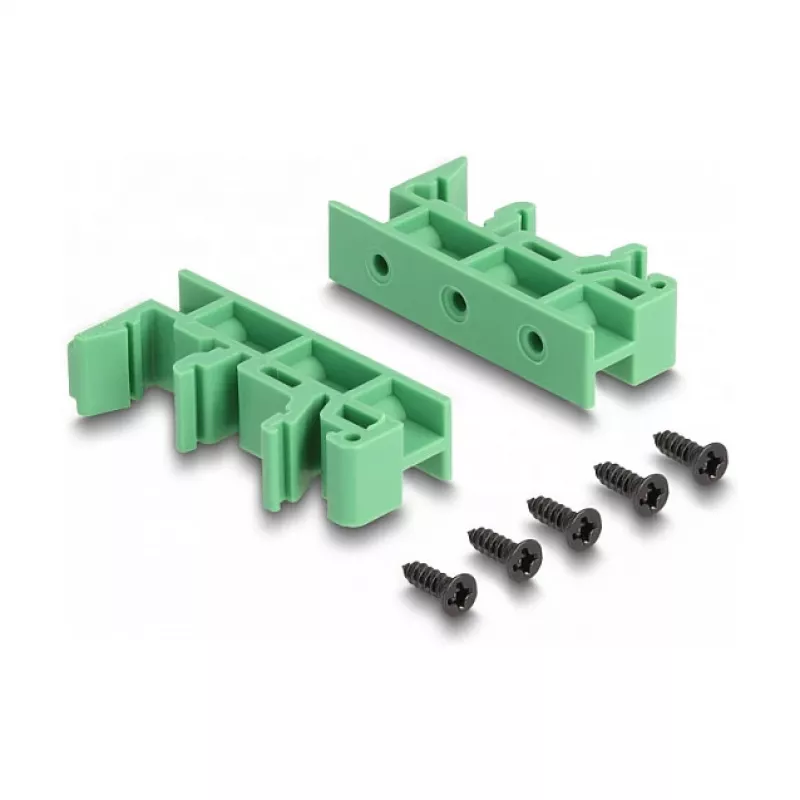

Der Adapter bietet eine einfache Schnittstelle zwischen einem männlichen D-Sub-15-Stecker und einzelnen Drähten und vereinfacht so die Signalverteilung und Feldverdrahtung. Seine kompakten Abmessungen sparen Platz in Schaltschränken, und die mitgelieferten Montageclips ermöglichen die Befestigung sowohl auf 15-mm- als auch auf 35-mm-Hutschienen ohne zusätzliches Zubehör.

Geeignet für

• Anschluss von D-Sub-15-poligen Signalen an einzelne abisolierte Drähte
• Hutschieneninstallationen in Schaltschränken und elektrischen Gehäusen
• Industrielle Ausrüstung, bei der eine kompakte Klemmstellenumsetzung erforderlich ist

Wichtige Spezifikationen

• Steckverbindertyp: D-Sub 15-polig (Stecker) auf Reihenklemme
• Montage: Hutschiene (Clips für 15 mm und 35 mm enthalten)
• Abmessungen: 58 mm (B) × 61 mm (T) × 30 mm (H)
• Farbe: Grün
• Herstellungsland: China
• Marke: DELOCK, MPN: 66909, EAN: 4043619669097

Verwendung

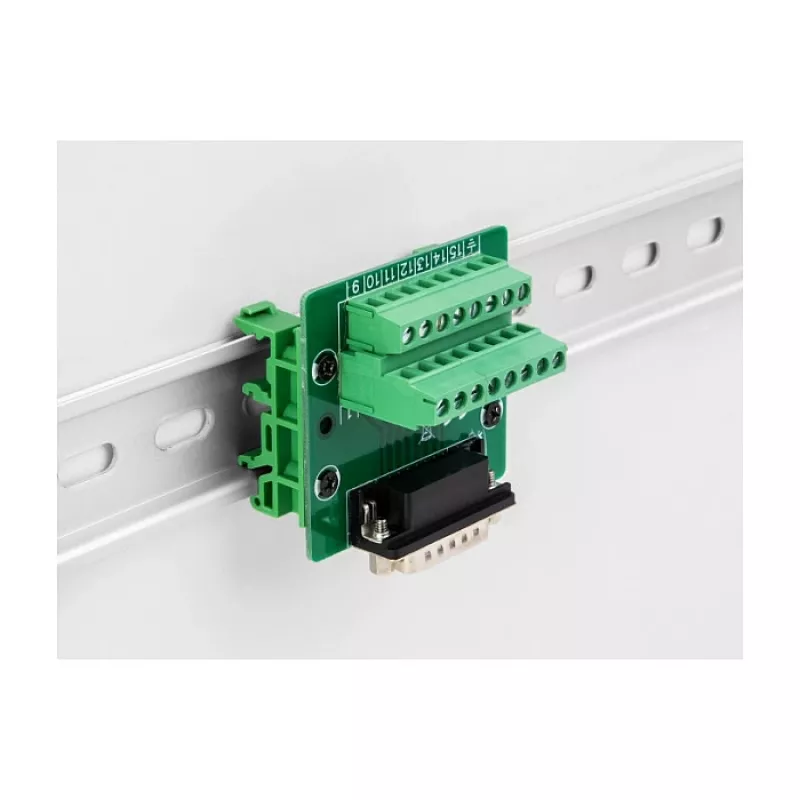

Befestigen Sie die mitgelieferten Clips am Adapter und rasten Sie ihn auf einer kompatiblen 15-mm- oder 35-mm-Hutschiene ein. Stecken Sie den männlichen D-Sub-15-Stecker in den Adapter. Isolieren Sie die Drahtenden auf die entsprechende Länge ab, führen Sie sie in die entsprechenden Kontakte der Reihenklemme ein und sichern Sie sie gemäß der Anzugsmethode der Klemme. Überprüfen Sie alle Verbindungen, bevor Sie Spannung oder Signal anlegen.

Empfehlungen

Verwenden Sie den Adapter in Umgebungen, die den elektrischen und mechanischen Anforderungen des Produkts entsprechen; stellen Sie eine korrekte Abisolierlänge und ein angemessenes Anzugsdrehmoment für sichere Verbindungen sicher. Führen Sie die Installation bei ausgeschaltetem System durch und befolgen Sie die geltenden Verdrahtungsnormen.
