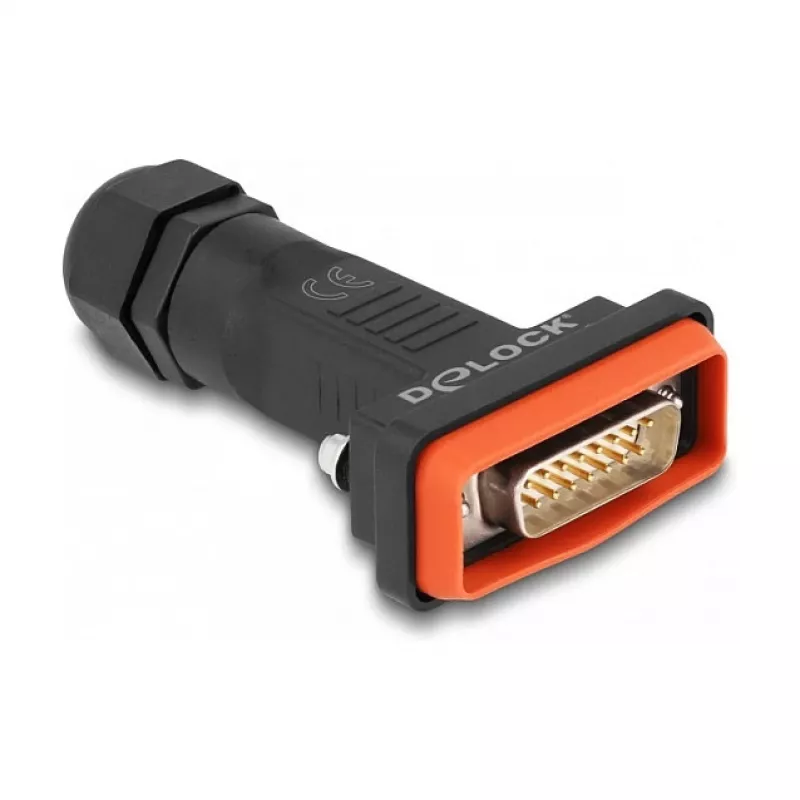

DeLOCK D-Sub 15-pin Stecker mit Gehäuse IP67 wasserdicht

Der DeLOCK D-Sub 15-pin Stecker mit Gehäuse IP67 wasserdicht ist ein 15-poliger D-Sub-Stecker, der für Lötmontage und Kabelkonfektionierung entwickelt wurde. Der Stecker verfügt über Lötstifte und wird mit einem IP67-zertifizierten Gehäuse geliefert, das die Kabeladern vor Feuchtigkeit schützt und ihn für die Installation in Schaltschränken und anderen industriellen Umgebungen geeignet macht. Das Produkt ist in Schwarz und Orange erhältlich und hat kompakte Abmessungen von ca. 80 mm (Breite) × 49 mm (Tiefe) × 22 mm (Höhe).

Vorteile

Das wasserdichte IP67-Gehäuse bietet Schutz gegen Staub und zeitweiliges Untertauchen in Wasser und erweitert die Eignung des Steckers für raue oder feuchtigkeitsanfällige Umgebungen. Das Lötstift-Design ermöglicht sichere, kundenspezifische Kabelkonfektionen und zuverlässigen elektrischen Kontakt. Ein spezielles Gehäuse unterstützt die Zugentlastung des Kabels und eine ordentliche Installation in Schaltschränken.

Geeignet für

• Kabelkonfektionen, die eine 15-polige D-Sub-Steckverbindung erfordern
• Installation in Schaltschränken und industriellen Gehäusen
• Umgebungen, in denen Staub- und Feuchtigkeitsschutz (IP67) erforderlich ist

Technische Daten

• Steckertyp: D-Sub 15-pin Stecker
• Kontakte: 15 Lötstifte
• Schutzart: IP67 (Gehäuse)
• Produktfarben: Schwarz, Orange
• Abmessungen (ca.): 80 mm × 49 mm × 22 mm (B × T × H)
• Marke: DELOCK, MPN: 87806, EAN: 4043619878062

Verwendung

Führen Sie die vorbereiteten Kabeladern durch das IP67-Gehäuse und löten Sie jeden Leiter an den entsprechenden Lötstift des D-Sub 15-pin Steckers gemäß dem für Ihre Anwendung erforderlichen Pinout. Nach dem Löten montieren Sie den Stecker und das Kabel in das Gehäuse und achten auf korrekte Ausrichtung und dass die Adern gesichert sind. Ziehen Sie alle Gehäuseschrauben oder -klemmen fest, um eine Zugentlastung zu gewährleisten und die IP67-Abdichtung wiederherzustellen.

Empfehlungen

Für einen zuverlässigen Feuchtigkeitsschutz prüfen Sie, ob die Gehäusedichtungen intakt sind und der Kabeldurchmesser zur Gehäusetülle passt. Verwenden Sie geeignete Lötwerkzeuge und Flussmittel für saubere Verbindungen und überprüfen Sie Durchgang und Pinbelegung vor der Installation in einem aktiven System.
