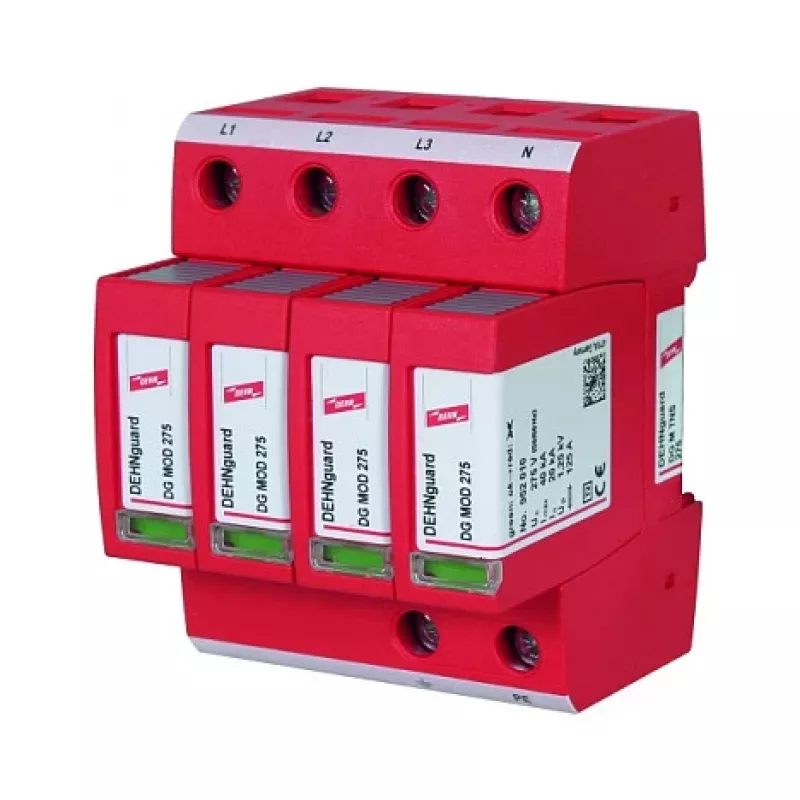

DEHNguard DG M TNS 275 Type 2 Überspannungsableiter 3+1-polig 230/400 V AC

Typ-2-Überspannungsschutzgerät für TNS-Stromversorgungssysteme, das einen robusten Schutz gegen transiente Überspannungen mit einer maximalen Entladekapazität von 40 kA pro Pol bietet. Der DEHNguard DG M TNS 275 kombiniert drei leistungsstarke Varistor-Pfade für den Phasen-Neutralleiter-Schutz und eine spezielle Funkenstrecke für Neutralleiter-Erde, um einen umfassenden Schutz für Niederspannungsinstallationen zu gewährleisten.

Vorteile

Integrierter thermischer Überlastschutz gewährleistet eine sichere Trennung im Überlastungsfall, während die visuelle Statusanzeige (grün/rot) eine sofortige Zustandsüberwachung ermöglicht. Das kompakte 4-Modul-DIN-Schienen-Gehäuse vereinfacht die Installation in Verteilerkästen, und die hohe Kurzschlussfestigkeit von 50 kA gewährleistet Zuverlässigkeit auch unter schweren Fehlerbedingungen.

Geeignet für

• Dreiphasen- + Neutralleiter- (TNS) Niederspannungs-Stromverteilungssysteme
• Schutz empfindlicher elektronischer Geräte in industriellen und gewerblichen Einrichtungen
• Installation am Hauseingang oder in Unterverteilungen gemäß IEC 61643-11
• Nachrüst- und Neubauprojekte, die Typ-2-Überspannungsschutz erfordern

Technische Daten

• Systemkonfiguration: TNS (3-phasig + Neutralleiter + Erde)
• Nennspannung (U_n): 230 / 400 V AC
• Maximale Dauerbetriebsspannung (U_c): 275 V AC
• Nennableitstoßstrom (I_n) (8/20 µs): 20 kA pro Pol
• Maximaler Ableitstoßstrom (I_max) (8/20 µs): 40 kA pro Pol
• Schutzpegel (U_p) bei I_n: ≤ 1,2 kV
• Ansprechzeit (t_A): < 25 ns
• Kurzschlussfestigkeit (I_SCCR): 50 kA RMS
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Maximaler Leiterquerschnitt: 35 mm² massiv / 25 mm² feindrähtig

Empfehlungen

Für einen optimalen Schutz installieren Sie den DEHNguard DG M TNS 275 so nah wie möglich am Versorgungseingang, mit kurzen und geraden Leitungen. Kombinieren Sie ihn mit vorgeschalteten Typ-1-Ableitern für blitzgefährdete Gebiete und koordinieren Sie ihn mit nachgeschalteten Typ-3-Geräten zum Schutz von Endgeräten. Eine regelmäßige Überprüfung der Statusanzeige wird empfohlen, um die dauerhafte Funktionsfähigkeit sicherzustellen.
