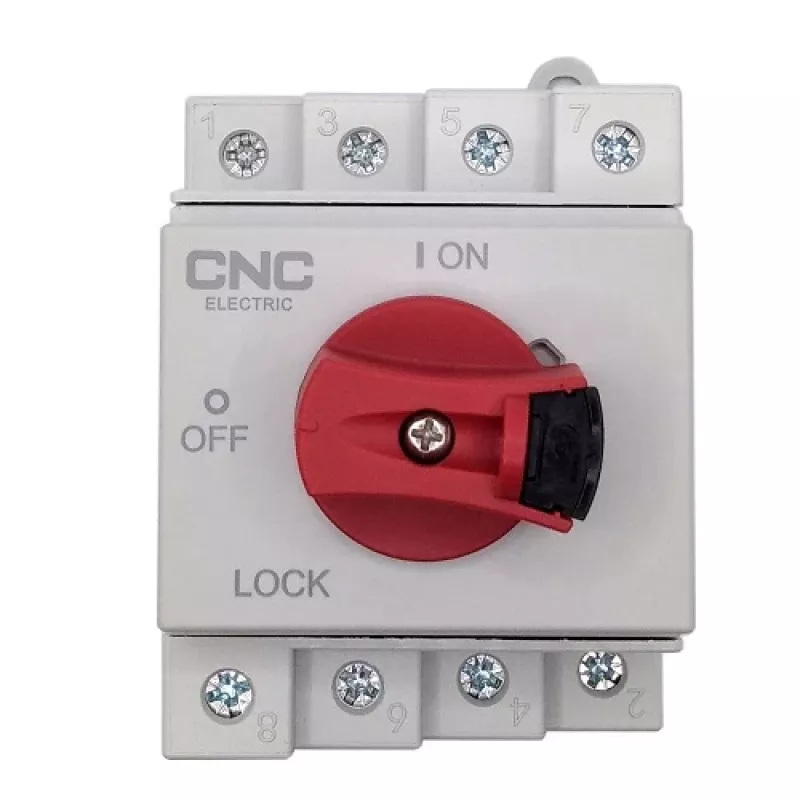

DC-Trennschalter CNC NV821822 4-polig 32A 1000 VDC

Der DC-Trennschalter CNC NV821822 ist ein 4-poliger, auf Hutschiene montierter Schalter, der für die sichere Trennung von Hochspannungs-Gleichstromkreisen bis 1000 V und 32 A ausgelegt ist. Der verriegelbare Griff und die Lichtbogenlöschzeit von 3 ms ermöglichen eine zuverlässige Trennung von PV-Strings oder 1–2 MPPT-Leitungen für Wartungsarbeiten und Notabschaltungen. Die kompakte Einheit eignet sich für den Einbau in Schaltschränke, Verteilerkästen und Kombinatorboxen in Solar-PV- und anderen Gleichstromverteilungssystemen. Sie erfüllt die Normen IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 und UL508i.

Vorteile

Der Schalter bietet eine vierpolige Trennung mit einer Bemessungsbetriebsspannung von DC 1000 V und einem Bemessungsstrom von 32 A. Ein verriegelbarer Griff sichert den Schalter in der geschlossenen Position für Sicherheit während des Betriebs. Das Gerät zeichnet sich durch eine Lichtbogenlöschzeit von 3 ms für eine effektive Trennung von PV-Strings, ein flammhemmendes und UV-beständiges Gehäuse sowie Schutzart IP20 aus. Kompakte Abmessungen und Hutschienenmontage vereinfachen die Installation in handelsüblichen Elektrogehäusen.

Geeignet für

• Solar-PV-Anlagen und Kombinatorboxen
• Batteriesysteme und andere Hochspannungs-Gleichstrominstallationen
• Schaltschränke und Verteilerkästen, die eine Gleichstromtrennung erfordern
• Trennung von 1–2 MPPT-Leitungen oder mehradrigen Gleichstromleitungen

Technische Daten

• Anzahl der Kontakte: 4
• Bemessungsbetriebsspannung (Ue): DC 1000 V
• Isolationsspannung (Ui): DC 1500 V
• Bemessungsstrom (In): 32 A
• Bemessungsstoßspannung (Uimp): 8 kV
• Lichtbogenlöschzeit: 3 ms
• Mechanische Lebensdauer: 10.000 Schaltspiele; Elektrische Lebensdauer: 3.000 Schaltspiele
• Anschlusstyp: M4; Kabelquerschnitt: max. 4–16 mm²
• Schutzart: IP20, V0
• Abmessungen: 94,9 × 60,2 × 78,2 mm
• Betriebs-/Lagertemperatur: -40 °C bis 85 °C
• Montage: Hutschiene
• Garantie: 24 Monate

Verwendung

Montieren Sie den CNC NV821822 auf einer Standard-Hutschiene im Schaltschrank oder in der Kombinatorbox. Schließen Sie die Gleichstromleiter an die M4-Klemmen an, wobei Sie geeignete Aderendhülsen und Kabel im angegebenen Bereich von 4–16 mm² verwenden. Betätigen Sie den Griff, um den Stromkreis zu öffnen oder zu schließen; der Griff kann in der geschlossenen Position verriegelt werden, um einen sicheren Betrieb zu gewährleisten. Stellen Sie sicher, dass die Systemspannung DC 1000 V nicht überschreitet, und befolgen Sie die örtlichen elektrischen Vorschriften bei Installation und Inbetriebnahme.

Empfehlungen

Verwenden Sie den Trennschalter für seltene Ein-/Ausschaltvorgänge und zum Trennen von bis zu 1–2 MPPT-Strings. Überprüfen Sie die korrekte Verdrahtung und das Drehmoment an den Klemmen, bevor Sie das System einschalten, und führen Sie Wartungsarbeiten nur durch, nachdem der Schalter gemäß den Sicherheitsverfahren geöffnet und isoliert wurde.
