BNC-Buchse zum Crimpen von RG-59 DeLOCK 90028

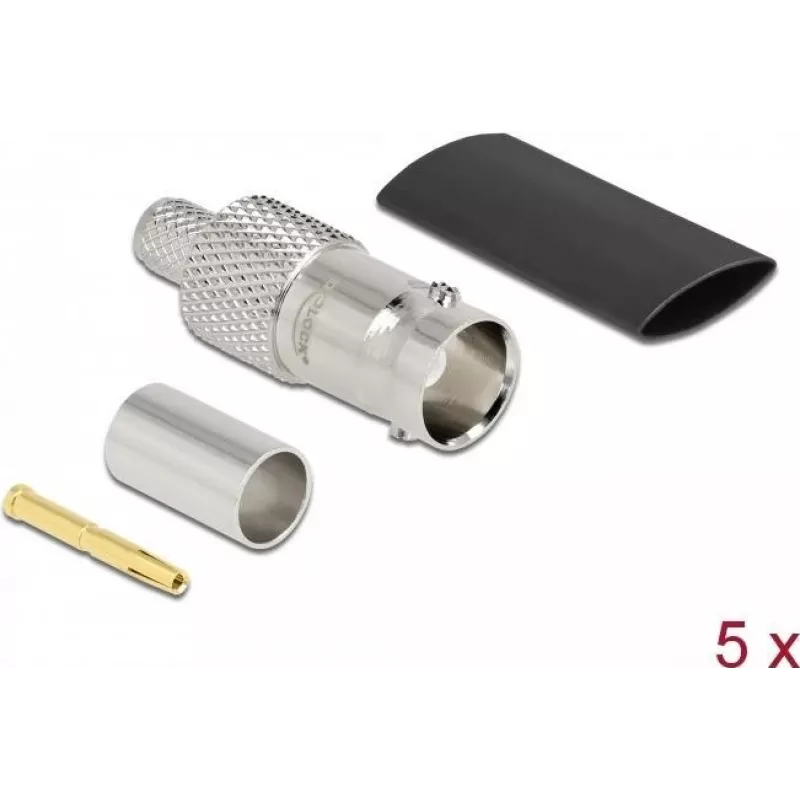

Die DeLOCK BNC-Buchse zum Crimpen von RG-59 (Modell 90028) ist ein Buchsenstecker, der für den Einsatz in Hochfrequenz- und Video-/Datenübertragungssystemen konzipiert ist. Der Stecker hat einen Außendurchmesser von 1,1 cm und Gesamtabmessungen von 11 mm (B) x 30 mm (T) x 11 mm (H). Jede Packung enthält 5 silberfarbene Stück und einen passenden Schrumpfschlauch, um den Kabelabschluss zu sichern.

Vorteile

Der Steckersatz bietet eine kompakte, standardmäßige BNC-Buchsenschnittstelle, die mit RG-59-Kabeln kompatibel ist, und der mitgelieferte Schrumpfschlauch verbessert die mechanische Stabilität und den Umweltschutz an der Crimpstelle. Die Packung mit fünf Stück pro Satz unterstützt kleine Installationen oder den Austausch größerer Mengen.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das RG-59-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Crimpstecker erforderliche Länge abisolieren. Schieben Sie den Schrumpfschlauch über das Kabel, bevor Sie die BNC-Buchse anbringen. Befolgen Sie die Standard-Crimpverfahren für BNC-Abschlüsse: Führen Sie den Leiter und den Mittelkontakt in den Stecker ein, crimpen Sie die Hülse, um das Geflecht und den Körper zu sichern, positionieren Sie dann den Schrumpfschlauch über der Verbindung und erwärmen Sie ihn, um ihn zu fixieren.

Empfehlungen

Verwenden Sie ein geeignetes Crimpwerkzeug und die richtige Hülsengröße für RG-59, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Überprüfen Sie Polarität und Signalintegrität nach dem Abschluss und vermeiden Sie eine Überhitzung des Schrumpfschlauchs, um eine Verformung des Steckers zu verhindern.
